Armadillo-IoTゲートウェイ

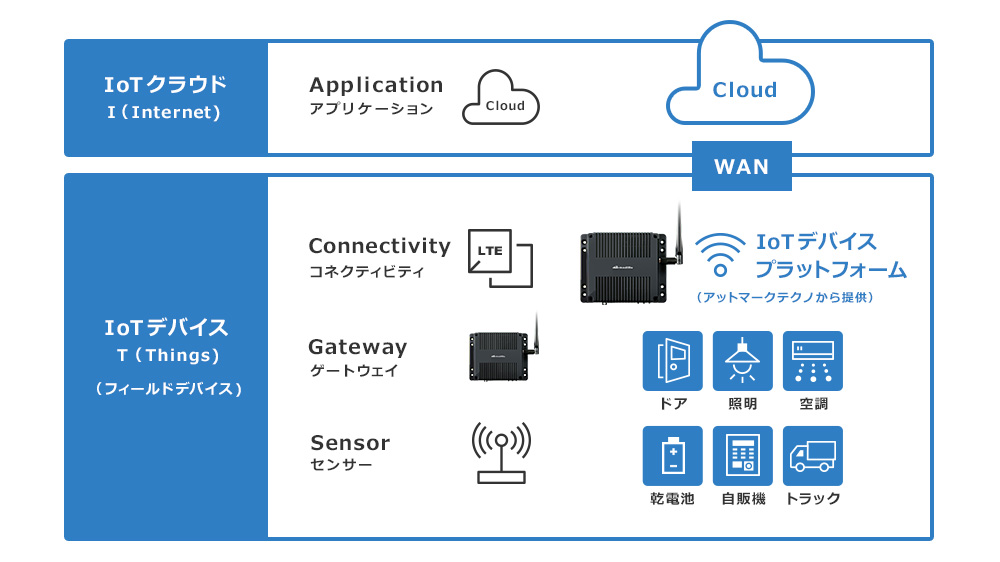

IoTの“T（Things）”に必要な「ゲートウェイ」「センサー」「コネクティビティ」の各要素をモジュール化し、必要な要素をピックアップしてIoTの“T（Things）”を組み立てることができる仕組みを「IoTデバイスプラットフォーム」として提唱しています。

アットマークテクノ社が提唱する「IoTデバイスプラットフォーム」の中で、センサーなどのエンドポイントのデバイスとIoTクラウドの通信を中継する「ゲートウェイ」の機能は、Linux搭載の組み込みCPUボード「Armadillo」をベースに実現されています。Armadillo-IoTゲートウェイは、3G/LTEモバイル回線対応のボックス型のゲートウェイ端末として、ハードウェアの設計開発を必要とせず、そのままIoTゲートウェイ端末にできる形状として提供されており、HEMS/BEMSやFA機器のIoT化など、さまざまなシステムに使用可能です。

Armadillo-IoTゲートウェイG3とは

Armadillo-IoTゲートウェイG3は、センサー接続からクラウド連携までを包含するデバイスプラットフォーム「Armadillo-IoT（アルマジロ・アイオーティ）」シリーズの最上位モデルです。CPU処理能力が従来製品の約8倍、RAM容量4倍、ストレージを4GB（eMMC）搭載するなど大幅にパワーアップし、業界最高クラスの性能を実現しています。RAMやストレージ容量が増加したことでPCやサーバー向けのLinuxディストリビューション（Debian GNU/Linux）での開発を可能とし、組み込み機器技術者に限らずIT技術者にとっても格段に開発しやすい製品です。

概要

高性能SoC「i.MX7Dual」搭載
アドオンモジュールで機能を追加
セミオーダー式で簡単に量産製造手配「BTOサービス」
海外認証対応　タイ・フィリピンにて海外認証取得済み
定期的な開発者向けセミナー実施
活用事例　ビル管理、HEMS/BEMS、スマートアグリ、多機能キヲスク端末など
https://armadillo.atmark-techno.com/case-studies

サービス特長

自身でハードウェア設計をしなくても、ベースとなる本体の基板に専用の「アドオンモジュール」を組み合わせるだけで、必要な機能を持ったオリジナルのIoTゲートウェイを実現できます。
アドオンモジュール対応のスロットは、本体基板に2箇所搭載されています。オプションとしてラインアップされている各種のアドオンモジュールから必要なものを選択し、このスロットに装着して、シリアルや無線通信などさまざまなインターフェースを追加します。

ピンチアウトで拡大

東京エレクトロンデバイス製産業用メッシュ無線
Smart Mesh IPアドオンボードセットはこちらから

製品仕様・企画

ピンチアウトで拡大

	IoTゲートウェイ型		組み込みボード型
	Armadillo-IoTゲートウェイG3L	Armadillo-IoTゲートウェイG3	Armadillo-X1
搭載SoC	i.MX 7Dual（ARM Cortex-A7 Dual / コアクロック1GHz）
採用OS	Debian GNU / Linux
センサーとの接続	USB LAN BT RS232C/485（標準搭載）	USB LAN BT アドオンモジュール対応 (RS232C/422/485、デジタル入出力、アナログ入力、Wi-SUN、EnOcaen 他) ※センサーパッケージ対応
インターネットとの接続	LTE LAN WLAN	3G LAN WLAN ※パートナー製拡張モジュールでLTE対応可能	LAN WLAN ※3G/LTEに対応する場合は別途拡張ボードを開発(USB拡張)
組み立て工程	BTOサービス対応ケーシングまで対応可		BTOサービス対応装置の筐体は個別に開発

産業用低消費メッシュ無線　Smart Mesh IP® Embedded Manager
Armadillo IoT Gateway G2/G3対応　アドオンボードセット

SmartMeshのシステム構築を目指すお客様に向けて、アットマークテクノのArmadillo IoT Gateway G2/G3のアドオンスロットに対応したSmartMesh® IP Embedded Managerのアドオンボードとアンテナ・アンテナケーブルのアドオンセットを販売しております。

※ゲートウェイは別売りです。

※アドオンボードのCLI設定用インターフェースボード（アナログデバイセズ製　DC9006、DC9010）および無線子機は含まれておりません。

特長

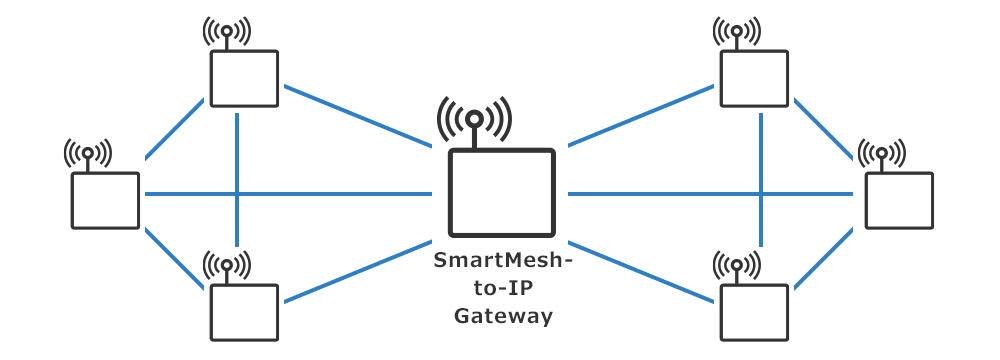

Smart Mesh® は高度に時間同期されたメッシュ型の無線です。有線通信に匹敵する通信の信頼性と、長期の電池駆動を実現する低消費性を両立した唯一の無線機です。国内外の石油化学プラント、発電プラント、半導体製造工場、公共交通インフラ、土木作業現場など、ビジネスクリティカルなIoTシステムにおいてラストワンマイル圏の現場のセンシングを下支えするメッシュ無線です。

ピンチアウトで拡大

1.切れない無線通信　～信頼性99.99%以上を実現

時間同期されたメッシュ無線SmartMeshは無線通信「時間」と「周波数」「経路」の３つの冗長性を駆使し、フィールドの大切なセンシングデータを99.99％以上の信頼性でIPの世界へお届けします。
2．電池が切れにくい　～長期の電池駆動を実現する低消費性

SmartMeshは、メッシュ全体を1ミリ秒以上の精度で時間同期し、これによりメッシュの各パスの送信側・受信側の起動、最大90Byteのユーザーパケットを送信完了確認、スリープまでをわずか10ミリ秒で完了します。30秒に一回のレポートレートでわずか平均50μAという低消費のメッシュ通信を実現します。
3．設置性と柔軟性　～メッシュの自己形成・自己修復・健全性レポート

SmartMeshのマネージャーが持つ、メッシュ全体の定期的な健全性レポートは、システムの安定稼働に役立て、マネージャー１台あたり最大100台のモートが収容可能です。各パスが数10m～数100mの距離を最大32Hopsのメッシュを自己形成・自己修復する機能により、短時間の設置・メンテナンス・設置柔軟性を実現します。
