GaNパワー半導体の特長とは？Si/SiCとの違いと高効率化の仕組み
【第3話】失敗しないGaN ― つまずきポイントの”解き方”3選

この解説ではGaNの基礎から設計課題の対処法までを3回シリーズで解説します。
本記事とあわせて、動画ではつまずきやすいポイントと具体的な解決方法をわかりやすく紹介しています。

GaN パワー半導体特長を活かす設計とは？

GaN パワー半導体の特長は、「高速スイッチング」「低損失」「小型化」にあります。
一方で、これらの特長を最大限に引き出すためには、従来のSiデバイスよりも多くの点に配慮する必要があります。
第1話では、GaN パワー半導体の特長をSiやSiCと比較しながら整理しました。続く第2話では、その高速性ゆえに生じる設計上の課題として、寄生インダクタンス、ノイズ回り込み、ゲート誤動作の3点を紹介しました。
最終話となる本記事では、それらの課題に対する具体的な解決策を提示します。GaN設計は「要点を抑えることで使いこなせる技術」です。
たとえば、従来のSi設計を「ゆっくり走る車」とするなら、GaNは「高性能スポーツカー」です。性能が高い分、ハンドリング（設計）に工夫が必要になります。

第1話	なぜ今GaNなのか？ ― 次世代パワー半導体GaNの実力	GaN HEMTの特長
第2話	はじめてのGaN ― まず避けたい3つのつまずき	寄生成分・EMI・ゲート駆動設計のつまずきポイント
第3話	失敗しないGaN ― つまずきポイントの”解き方”3選	設計思想の転換

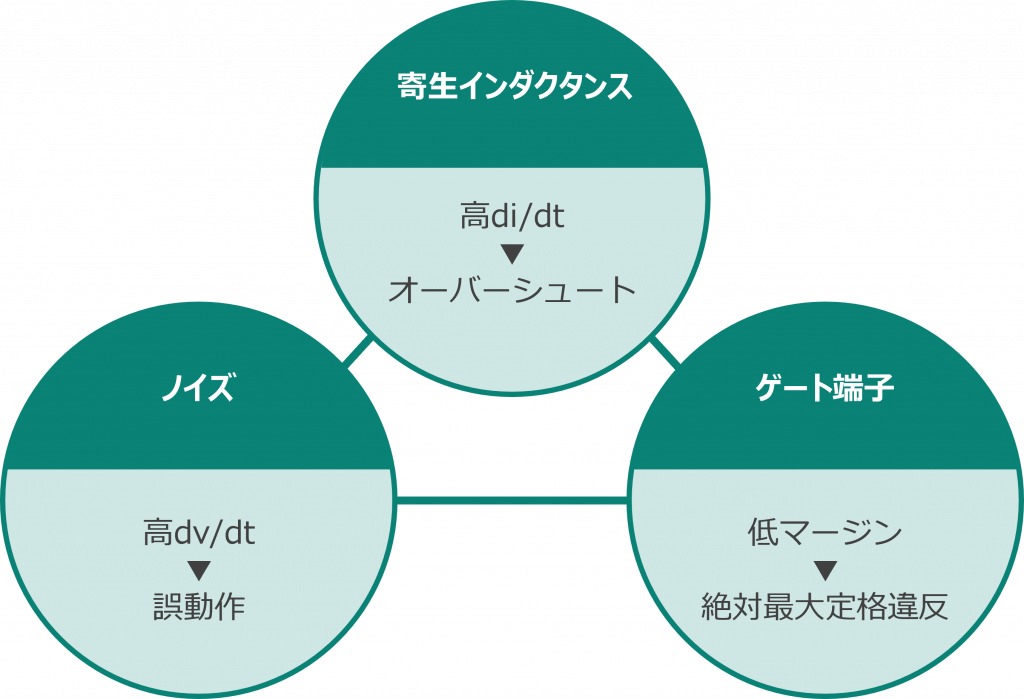

第2話のおさらい：GaN パワー半導体の特長と3つの課題

GaN パワー半導体の特長である高速スイッチングは、そのまま設計上の課題にもなります。具体的には以下の3点です。
　• 寄生インダクタンスによる電圧変動
　• ノイズの回り込み（EMI）
　•　ゲート耐圧のマージン不足
これらはすべて、GaNデバイスの特長に起因する現象ですが、重要なのはこれらを「避ける」ことではなく、「前提として扱う」ことです。

解き方①：GaN パワー半導体の高速動作に対応したループ設計

なぜGaN パワー半導体はループ面積がより重要になるのか

GaN HEMTは非常に高速に電流が変化するため、基板配線に存在する寄生インダクタンスの影響が顕著になります。
その結果、オーバーシュートやリンギングが発生しやすくなります。

「配線長」ではなく「ループ」で考える理由

重要なのは、「配線が長いか短いか」ではなく、「電流の往復ループの面積」です。
往復経路が近い場合、磁束が打ち消し合い、実効インダクタンスは小さくなります。

GaN設計におけるレイアウト実践ポイント

● デカップリングコンデンサをデバイス直近に配置
● 電流ループの最小化

- ループが大きい：配線が離れている→ノイズ増加
- ループが小さい：密接配置→安定動作

● スイッチング電流経路を明確化

解き方②：GaN パワー半導体の高速動作を踏まえたEMI対策

ノイズは「制御する」：GaNデバイスとdv/dtの関係

GaNでは電圧変化が非常に速く、寄生容量を通じてノイズが広がります。このノイズは、意図しない回路に流れ込み誤動作の原因となります。
重要なのは、「ノイズを消す」のではなく、「どこを流れるかを設計する」ことです。

● リターンパス設計と配線分離の重要性
パワー系と信号系の配線を分離することで、ノイズの回り込みを抑えることができます。
● ノイズ経路を設計するという考え方
ノイズは逃がす道がなければ重要回路に流れ込みますが、経路を設けることで制御できます。

対策手法	目的	ポイント
配線分離	寄生容量の低減	高dv/dtノードと信号線を物理的に離す
リターンパス設計	ノイズの流れを固定	リターンパスを最短・明確にして回り込みを防止
ノイズ逃がし経路	ノイズを意図的に誘導	GNDプレーンやシールドでノイズを逃がす道を用意

解き方③：GaN パワー半導体のゲートを守る設計

GaN HEMTのゲートはなぜシビアか

GaNはゲート電圧許容範囲が狭く、ノイズの影響を受けやすい特長があります。そのためゲート周りの設計が重要です。

● ミラークランプと負電圧駆動の役割
ゲートを確実にオフに保つために、ミラークランプや負電圧駆動が有効です。これにより誘導ターンオンを防ぎます。
● ケルビンソース接続による安定化
ゲート駆動経路とパワー電流経路を分離することで、ゲート基準電位を安定化します。

接続方式	特長	ゲート基準電位	結果
共通ソース接続	パワー電流とゲートドライバのリターンを共有	電位が揺れる	誤動作リスクが高い
ケルビンソース接続	ゲート専用リターンを設けて分離	安定している	誤動作リスクが低い

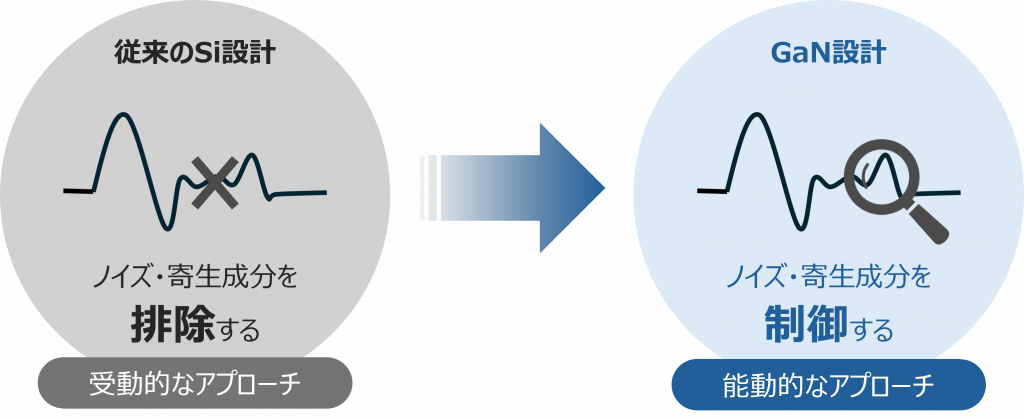

GaN パワー半導体ノイズに対する設計思想

GaN設計では、「ノイズが入らない設計」ではなく、「ノイズが入っても問題にならない設計」する考え方が有効です。

まとめ：GaN パワー半導体特長を引き出す3つの要点

GaN パワー半導体の特長を活かすためには、以下の3点が重要です。

01
ループ面積を小さくする

02
ノイズ経路を制御する

03
ゲートを守る

これらを押さえることで、GaNは非常に魅力的なデバイスになります。

よくある質問

● Q1. GaN パワー半導体の特長は何ですか？

　A. 高速スイッチング、低損失、小型化が主な特長です。

● Q2. なぜループ面積を小さくする必要がありますか？

　A. 寄生インダクタンスを低減し、電圧変動を抑えるためです。

● Q3. GaNはなぜノイズが多いのですか？

　A. 高dv/dtにより寄生容量を通じてノイズが広がるためです。

● Q4. ミラークランプは必須ですか？

　A. 必須ではありませんが、高速動作では有効な対策です。

● Q5. ケルビンソース接続はどんな時に必要ですか？

　A. 大電流回路でゲート電位を安定させたい場合に有効です。
