GaNパワー半導体の特長とは？Si/SiCとの違いと高効率化の仕組み
【第1話】なぜ今GaNなのか？ ― 次世代パワー半導体GaNの実力

この解説ではGaNの基礎から設計課題の対処法までを3回シリーズで解説します。
本記事とあわせて、動画ではつまずきやすいポイントと具体的な解決方法をわかりやすく紹介しています。

GaNパワー半導体の特長とは？

同じ65W出力のACアダプタでも、サイズが大きく異なる理由をご存じでしょうか。
この差は設計手法ではなく、GaNパワー半導体の特長に代表される材料の違いに起因します。近年、GaN（窒化ガリウム）は電源設計において小型・高効率化を実現するキーデバイスとして急速に普及しています。
組み込み開発や電源設計では、「サイズ・効率・発熱」は常にトレードオフの関係にありました。しかし、GaNパワー半導体はその前提を変える技術として注目されています。本記事では、SiおよびSiCとの違いを踏まえながら、GaNの特長と設計上のインパクトを整理します。

パワーデバイス比較（Si・SiC・GaN）

Si MOSFET

・特長：実績・低コスト
・主な用途：汎用電源

SiC MOSFET

・特長：高耐圧・高温特性
・主な用途：EV・高電圧

GaN HEMT

・特長：高速・低損失
・主な用途：高効率電源

GaNパワー半導体が求められる背景

現在の電源設計では、「高電力密度」「高効率」「小型化」が同時に求められています。AIサーバー、EV、ロボティクスなどの分野では、限られた実装スペースでより多くの電力を扱う必要があります。
従来主流であったSi MOSFETでは、「オン抵抗」と「スイッチング損失」のトレードオフが存在し、両者を満たすことは困難でした。

Si MOSFETのトレードオフ構造

このような制約に対し、GaNパワー半導体は「低損失」と「高速スイッチング」を両立できる点が特長です。

GaNパワー半導体の特長（低損失・高速スイッチング）

GaNの特長は、「高速スイッチング」と「低損失」を同時に実現できる点にあります。その背景にあるのが、材料物性です。
特に重要なのが、絶縁破壊電界の高さです。GaNはSiの約10倍の値を持ち、同じ耐圧をより短い距離で実現できます。これは、「短い距離でも高電圧に耐えられる導体」を実現できることを意味します。
この結果として：

● ソース・ドレイン間距離の短縮
● チャネル抵抗の低減
● 寄生容量の低減

が同時に実現されます。
身近な例として車に例えると、「車が狭い道路を通らず、最短経路でスムーズに流れる状態」に近く、無駄なエネルギー損失が減少します。
さらにGaN HEMTの横型構造により、高速スイッチングが可能となり、スイッチング損失も大幅に低減されます。

GaNとSiの特性比較

項目	Si	GaN
絶縁破壊電界	基準	約10倍
チャネル長	基準	短縮可能
オン抵抗	基準	非常に小さい
スイッチング特性	基準	非常に高速で低損失
FOM	〇	◎

GaNパワー半導体による電源設計の変化

電源小型化の要因

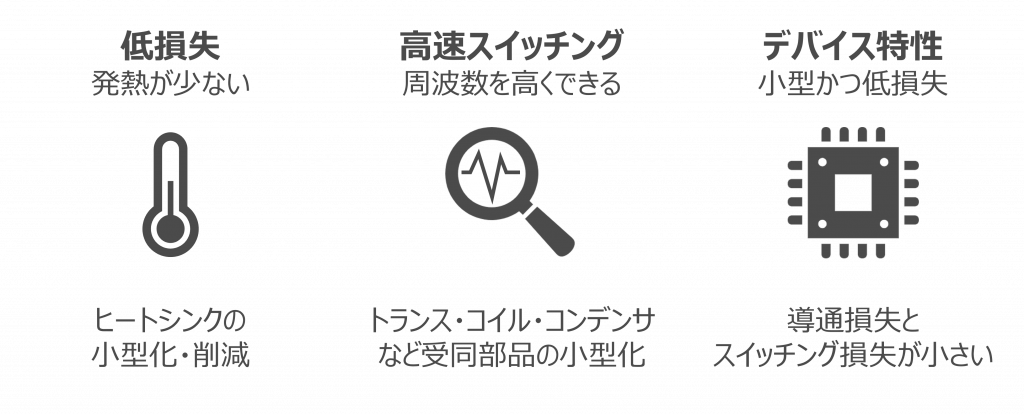

GaNを採用すると、電源設計は「単なる部品選定」から「システム全体最適化」へと変化します。特に小型化は、以下の3つの要因が組み合わさることで実現されます。

例えば充電器では、トランスや放熱部品のサイズを削減できるため、筐体全体を大幅に小型化できます。
またロボティクス分野では、インバータ回路を関節部に配置できるようになるなど、システムの設計自由度が向上します。
これは、従来「中央集中」だった電源配置が「分散配置」に変わることで電源ハーネスの軽量化、ならびに電力損失の低減、ひいてはロボットの駆動時間の増加につながります。

主な適用分野

● マルチポート充電器
充電器&アダプター：高い電力密度と優れた効率を備えた製品
● High Power SMPS AIサーバーなど
AIサーバー向け電源：高電圧・高周波動作を小型かつ高効率で実現できる点で需要大
● ロボティクス分野：周辺部品の小型化が可能となりインバータ回路を関節内部に収める設計が現実的に

GaNパワー半導体は何を変えるのか

GaNパワー半導体は、単なる性能向上ではなく、電源設計の制約条件そのものを変える技術です。
従来のSiでは避けられなかったトレードオフを解消し、
• 小型化
• 高効率化
• 高密度設計
を同時に実現します。
一方で、高速スイッチングに伴うノイズ設計やゲート駆動など、新たな設計課題も存在します。次回は、GaN特有の設計上の注意点について詳しく解説します。

よくある質問

● Q1. GaNパワー半導体はSiの上位互換ですか？

　A. 上位互換ではなく、得意領域が異なるデバイスです。GaNは高速・高効率用途に適しています。

● Q2. SiCとGaNはどのように使い分けますか？

　A. 一般的にSiCは高耐圧用途（EVなど）、GaNは中電圧・高周波用途に適しています。

● Q3. なぜGaNはスイッチング損失が低いのですか？

　A. 低寄生容量と高速スイッチング特性により、スイッチング時のエネルギー損失が小さいためです。

● Q4. GaNを使えば必ず電源は小型化できますか？

　A. 小型化できる可能性は高いですが、回路設計や熱設計の最適化も重要です。

● Q5. GaN採用時の注意点は何ですか？

　A. ノイズ対策、ゲート駆動、レイアウト設計などが重要になります。
