【第2話】はじめてのGaN ― まず避けたい3つのつまずき

この解説ではGaNの基礎から設計課題の対処法までを3回シリーズで解説します。
本記事とあわせて、動画ではつまずきやすいポイントと具体的な解決方法をわかりやすく紹介しています。

GaNパワー半導体はなぜ「置き換えるだけ」では使えないのか

GaNパワー半導体は、「高効率・高速スイッチング・小型化」を実現する次世代デバイスとして注目されています。特に電源設計の分野では、Si MOSFETからGaNパワー半導体への置き換えによって、高周波化や高効率化が期待されています。
しかし実際の設計現場では、GaNパワー半導体に置き換えただけでは安定に動作しないケースが多く、「ノイズが増えた」「波形が乱れた」といった課題が報告されています。これは、GaNパワー半導体の特性が従来のSiデバイスと大きく異なるためです。
GaNパワー半導体は非常に高速にスイッチングするため、これまでは適切とされた駆動・設計条件下であっても、寄生成分やレイアウトの課題が顕在化します。例えるなら、一般道では安定していた車でも高速道路では空力や振動が問題になるのと同様です。

GaNとSiの特性比較

項目	Si	GaN
スイッチング速度	基準	非常に高速
寄生成分の影響	基準	非常に大きい
設計自由度	高い	制約が多い

GaNパワー半導体設計でつまずく3つのポイント

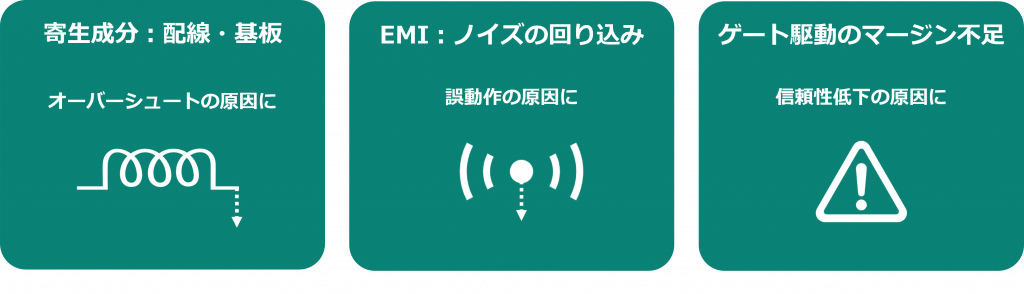

GaNパワー半導体の設計課題は、大きく3つに整理できます。
1つ目は、配線・基板の寄生成分の影響
2つ目は、EMI（ノイズ）による誤動作
3つ目は、ゲート駆動の難しさ
これらは個別に見える問題ですが、いずれも高速スイッチングに起因しています。つまりGaNパワー半導体では、デバイス単体ではなく、回路・レイアウト・駆動を含めたトータル設計が重要になります。

● オーバーシュート・リンギングの増加
● EMIノイズ：誤動作の原因
● ゲート駆動：耐圧マージン不足

寄生成分（寄生インダクタンス）の影響とGaNパワー半導体

GaNパワー半導体では、基板配線の寄生インダクタンスの影響が顕著に現れます。実際の配線は理想的な導体ではなく、コイルのような振る舞いを持つためです。
電流の変化が速い（di/dtが大きい）ほど、寄生インダクタンスによって発生する電圧が増加します。GaNパワー半導体ではこの変化が非常に大きいため、電圧オーバーシュートやリンギングが顕著になります。

EMI（ノイズ）とGaNパワー半導体の誤動作

GaNパワー半導体では、高速な電圧変化（dv/dt）が原因でEMIが発生しやすくなります。基板上の寄生容量を通じてノイズが周囲に伝わり、制御回路やゲート信号に影響を与えます。
これにより、周囲のデバイスは意図しない動作を引き起こす可能性があります。

ゲート駆動の難しさとGaNパワー半導体

GaNパワー半導体は低電圧で駆動可能ですが、その分ゲート電圧の許容範囲が非常に狭いという特徴があります。
Si MOSFETでは±15〜20V程度の余裕がある一方、GaNでは数Vレベル（一般に0～6V程度）に制限されます。
そのため、微小なノイズやオーバーシュートでもデバイスの絶対最大定格違反につながる可能性があります。

GaNパワー半導体を活かす設計アプローチ

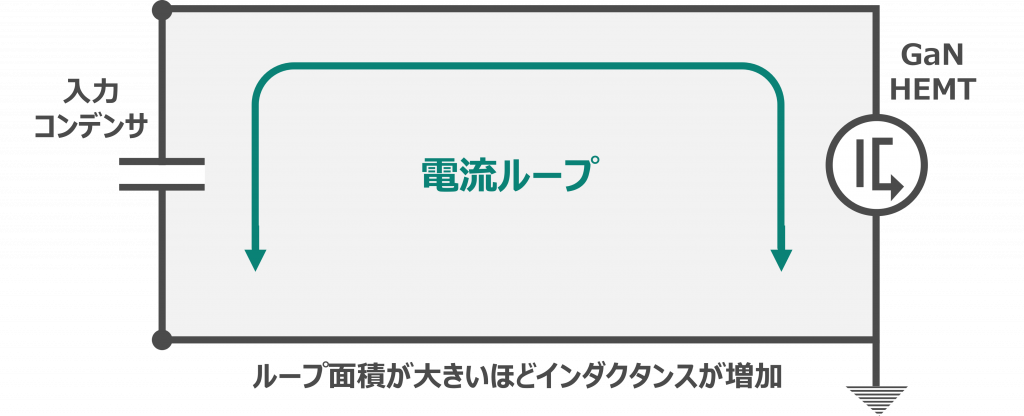

配線ループの最小化

GaNパワー半導体を活用するには、「高速前提の設計」への転換が不可欠です。
例えば、配線ループを最小化し、デカップリングコンデンサを最短距離で配置することで寄生インダクタンスを低減できます。また、ゲート配線は短く保ち、ノイズの影響を最小化する必要があります。

設計で意識すべき3つのポイント

● ループを小さくする
● ノイズ経路を遮断する
● ゲート駆動を安定させる

GaNパワー半導体設計は「高速化への適応」

GaNパワー半導体は、従来よりも回路・レイアウト・駆動を含めたトータル設計が重要なデバイスです。
高速スイッチングにより、寄生インダクタンス、EMI、ゲート駆動の問題が顕在化します。一方で、これらを適切に制御することで、高効率・小型化という大きなメリットを実現できます。
つまりGaN設計とは、「高速化に適応する設計」と言えます。

基板・配線の影響やノイズによる誤動作は、GaNの高速スイッチングによって顕在化する課題である一方で、ゲートマージンの小ささはデバイス固有の制約であり、設計段階から前提として織り込む必要があります。
次回は、これら3つの課題にどのように向き合うべきか、設計の考え方を具体的に整理します。
