Infineon Technologies / パワー半導体(Gen2 SiC MOSFET)

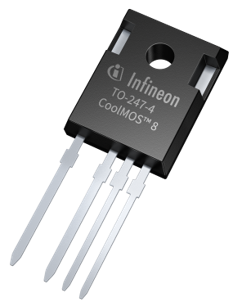

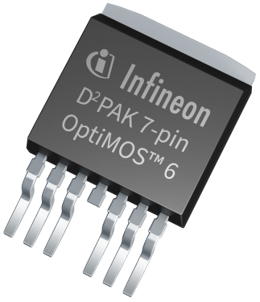

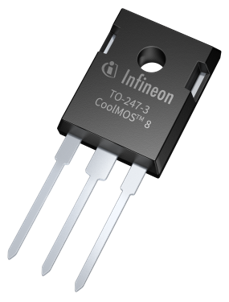

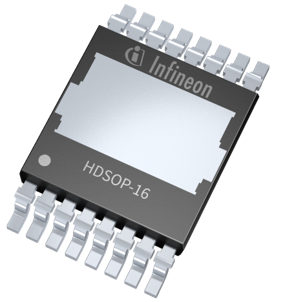

CoolSiC^™ MOSFET Generation 2は、トレンチテクノロジーを採用し、AC/DC、DC/DC、DC/AC変換において電力供給を改善します。
主要特性は前世代製品に比べて20%以上向上し、高速スイッチング能力も30%以上、放熱性能も12%向上しています。
これによりSiC MOSFET市場で最も低いドレイン・ソース間オン抵抗R_{DS on}を実現し、第1世代CoolSiC™ MOSFETと比べて、インバーターやDC-DCコンバーターなどに適用した場合の電力損失も大幅に低減できます。

• ● 太陽光発電インバーター
• ● 蓄電システム
• ● EV充電
• ● 産業用電源
• ● モーター駆動

• チップ性能の向上：さまざまな負荷条件で電力損失が5～20%低減
• 市場で最高の FORM：Gen1と比較して30%～50%向上
• .XTパッケージの相互接続の改善：25%低い熱抵抗(Rth,j-c)
• クラス最高の R_{DS on} と詳細なポートフォリオ：Gen2は6.7mΩ、Gen1では22mΩ
• 駆動電圧範囲の拡大：-7V～+23V(静特性)
• 高信頼性：Gen1実績のあるレベルを維持しながら、DPMレートは Infineon Si よりも低い

• チップ性能の向上：さまざまな負荷条件で電力損失が5～20%低減
• .XTパッケージの相互接続の改善：12%低い熱抵抗(Rth,j-c)
• クラス最高の R_{DS on}：Gen1の30mΩと比較してGen2は8mΩ
• Tvj = 200°C までの過負荷動作とアバランシェ耐性：Gen2のみ
• データシートに指定されている高温での最大 RDS(on)：Gen2のみ
• 駆動電圧範囲の拡大：-10V～+23V
• 高信頼性：Gen1で実証済みのレベルを維持し、非常に低いDPM レートを維持

メーカー製品サイト
