エスタカヤ電子工業ではテキサス・インスツルメンツ(TI)社のミリ波レーダーICをベースとしたレーダーモジュールを提供しています。
ミリ波レーダーの原理や特徴についてはこちらをご参照ください。

国内電波法対応済み、79GHz MIMO レーダーモジュール評価キット
Titan T14REシリーズ

当社製レーダーモジュールは79GHz帯のTI社製MMIC(IWR1443)を用いることで、RAWデータ出力だけでなく 距離FFTデータ出力を実現した、高精度で小型のMIMOレーダーモジュールです。日本国内の電波法(技適)も取得しています。入手後すぐに評価ができるように、測角結果を表示する評価用のソフトウェア、RAW/FFTデータを保存するための ツール、C#、Python、MATLAB、LabVIEWでモジュールからデータを取り込むためのサンプルプロジェクトを 用意しております。評価後はそのまま量産に移行できます。

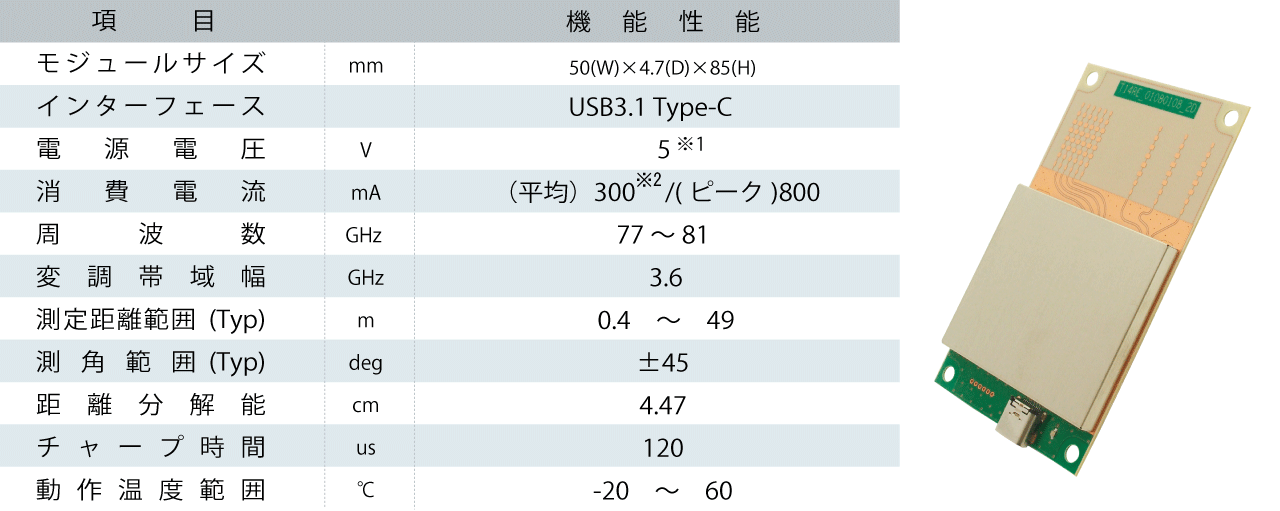

共通仕様

※1 USB3.1接続によりバスパワーで動作
※2 16チャープセット、10fpsで動作時

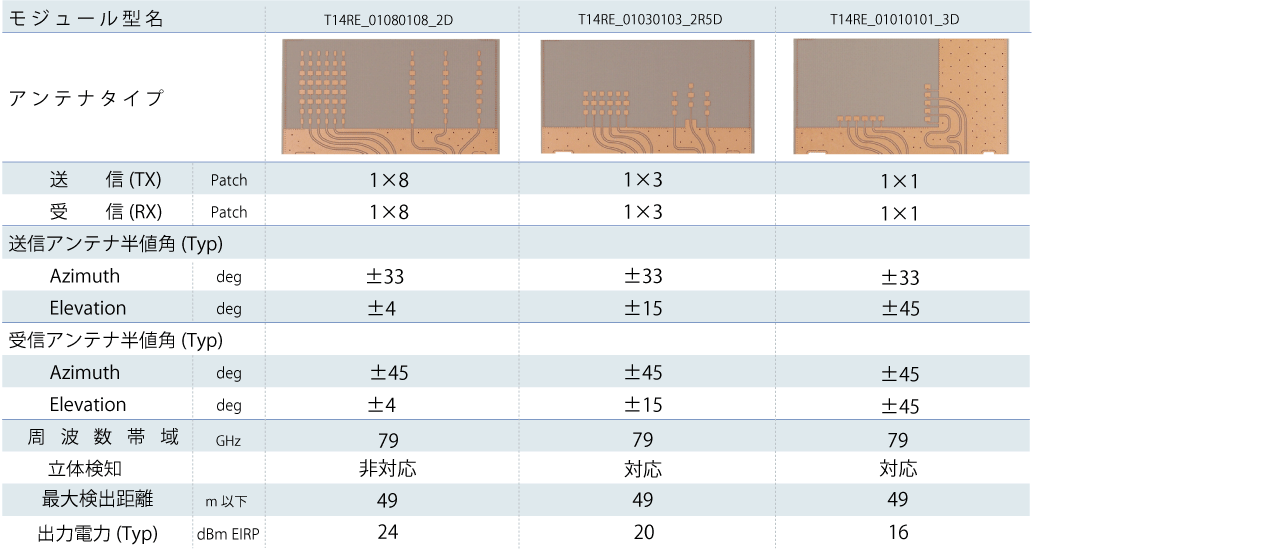

モジュール仕様

国内電波法対応済み、76/79GHz  MIMO レーダーモジュール評価キット
Titan T18PEシリーズ

TI 社製MMIC(IWR1843) および独自信号処理技術を用いることで、高精度で小型化を実現しています。このレーダーモジュールはMIMO(Multi Input Multi Output) 方式を採用することで、長距離で広範囲な方位検出が可能です。お客様の様々なご要求にも対応するため、アンテナに複数のバリエーションを持たせ、2次元、2.5次元、3次元の検出が可能な5種類のレーダーモジュールを準備しています。

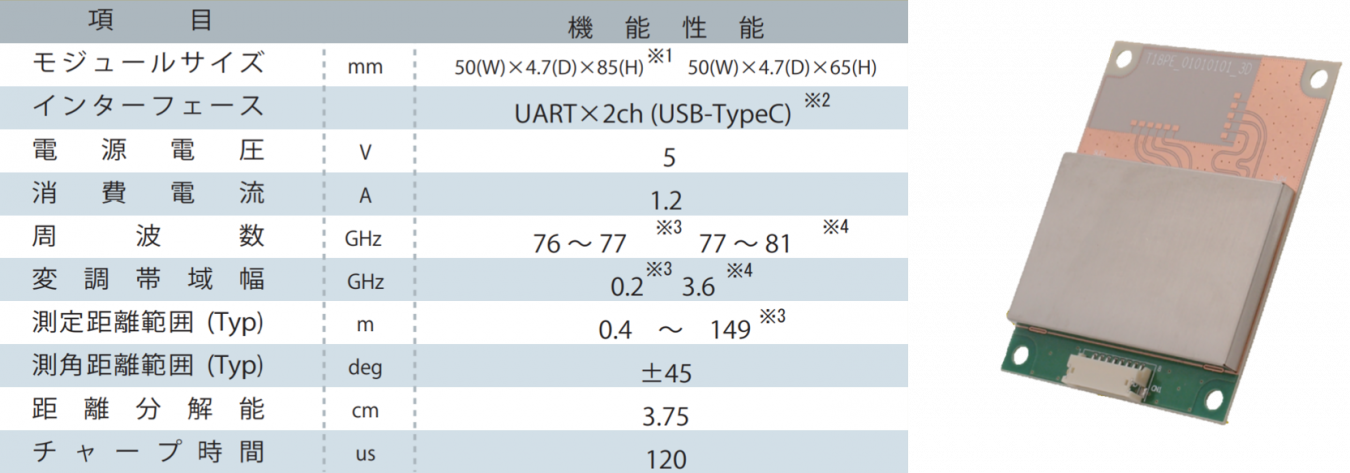

共通仕様

※1 狭ビームモデル(T18PE_01120112_2R5D_76G,T18PE_01120112_2D)
※2 付属の UART-USB 変換基板により PC 接続、バスパワーで動作可能
※3 76GHz 帯モデル
※4 79GHz 帯モデル

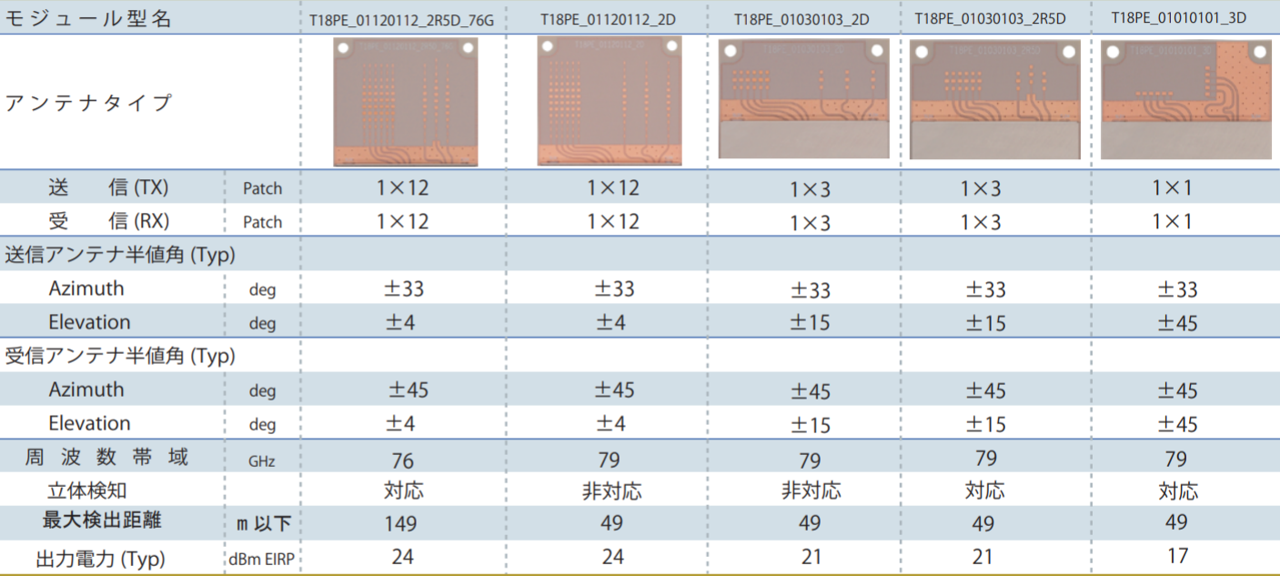

モジュール仕様

国内電波法対応済み、60GHz MIMO レーダーモジュール評価キット
Titan T68PEシリーズ

TI 社製MMIC(IWR6843) および独自信号処理技術を用いることで、高精度で小型化を実現しています。このレーダーモジュールはMIMO(Multi Input Multi Output) 方式を採用することで、長距離で広範囲な方位検出が可能です。お客様の様々なご要求にも対応するため、アンテナに複数のバリエーションを持たせ、2次元、3次元の検出が可能な2種類のレーダーモジュールを準備しています。

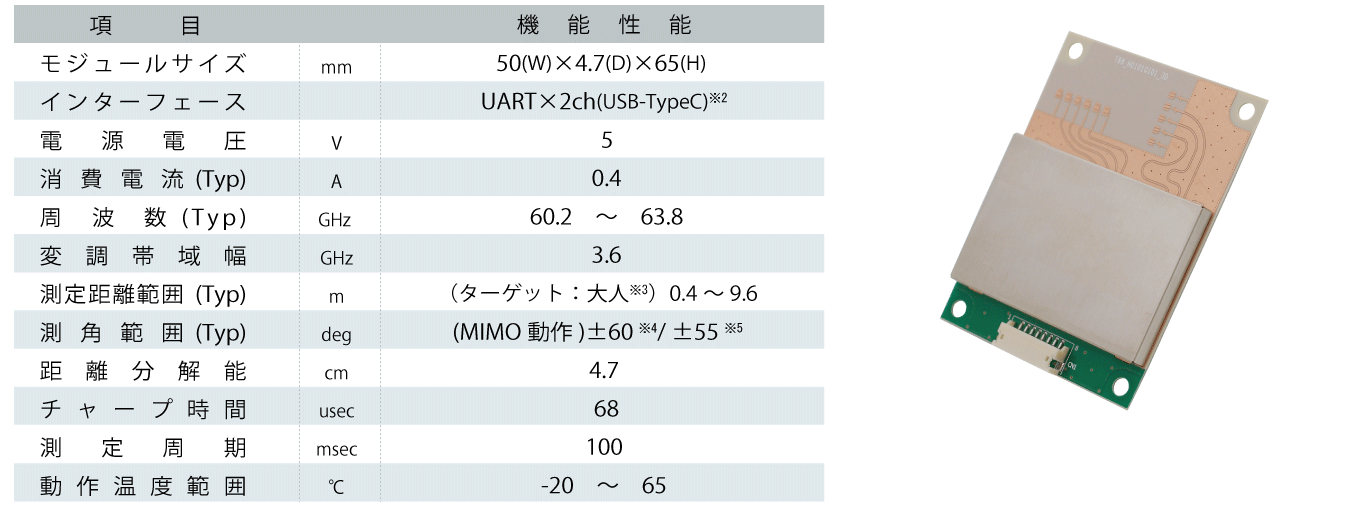

共通仕様

※2 付属の UART-USB 変換基板により PC 接続、 バスパワーで動作可能
※3 身長 170cm/ 体重 60kg(rcs 0 ~ 3dBsm 相当 [60GHz])
※4 T68PE_H01030103_2D
※5 T68PE_H01010101_3D

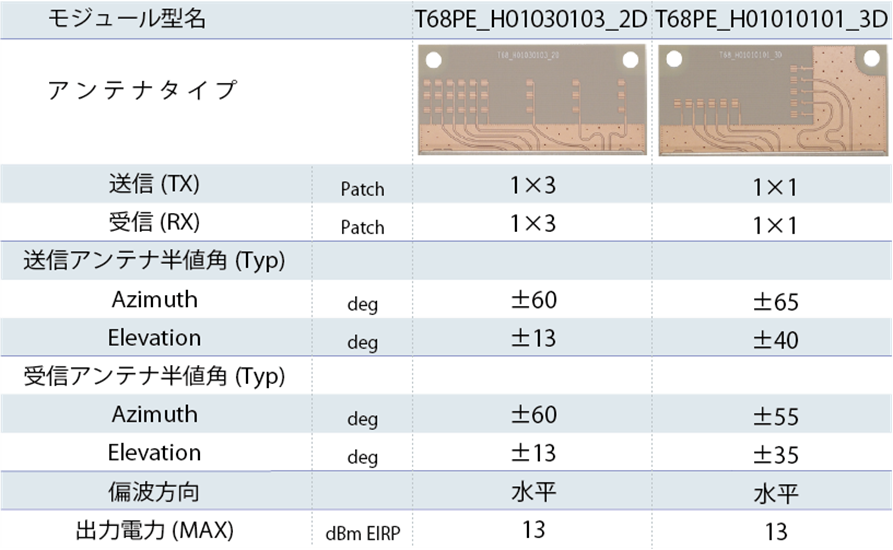

モジュール仕様
