Infineon Technologies / パワー半導体(MOSFET)

各アプリケーションに向けて、最適で幅広い製品ラインアップを提供しております。

産業用MOSFET 20V~300V: OptiMOS™、StrongIRFET™ ファミリ

他に類を見ない画期的なインフィニオン製品のOptiMOS™およびStrongIRFET™ファミリは、オン抵抗や性能指数など、パワーシステム設計の主要仕様に対する高い品質・性能要求に、常に応えています。
インフィニオンは、発電(例:ソーラーマイクロインバータ)、電力供給(例:サーバー、テレコム)、電力消費(例:電気自動車)向けの高効率ソリューションのマーケットリーダーです。

多相コンバータの相数を減らすことで全体のシステムコストを削減
電力損失を低減し、あらゆる負荷条件下での効率を向上
DirectFET™やSiP(system-in-package)などの小型パッケージを使用し面積を削減
システムのEMIを最小化することで、スナバネットワークが不要になり、デザインインが容易

OptiMOS 6 200V

特長

アプリケーションの性能を飛躍的に高めるOptiMOS 6 200V MOSFET製品ファミリーは導通損失とスイッチング動作を改善して電磁干渉 (EMI) とスイッチング損失を軽減し、さまざまなスイッチングアプリケーションにメリットをもたらします。
さらに、広い安全動作領域 (SOA) と業界トップクラスのオン抵抗の組み合わせは、静的スイッチングアプリケーションに最適で電力密度、効率、システム信頼性を高めます。

OptiMOS™ 6 200Vポートフォリオは、前世代のOptiMOS™ 3より特性が向上しています。

  • オン抵抗が42%小さくなったことで導電損失が低減され、より大きな出力電力が得られる
  • ダイオード動作:ソフトリカバリー特性が著しく改善され、「ソフトさ」が3倍超向上
  • Q rr (typ) の最大89%低減と合わせて、より優れたスイッチング動作とEMI特性を実現
  • 寄生容量(C ossおよびC rss)の線形性も向上:スイッチング時の発振を減らし、オーバーシュート電圧を抑える効果
  • V GS(th) のばらつきと相互コンダクタンスの低減:
    MOSFETの並列化や分流に有利で、温度がより均一化されるとともに並列接続するMOSFETの数を減らす事が可能

対象アプリケーション

  • モーター制御
  • Switched-Mode Power Supply(SMPS)
  • 太陽光発電
  • バッテリーマネジメントシステム(BMS)
  • オーディオ

パッケージ

OptiMOS 6 200V製品は、幅広いアプリケーションに対応できるように、多彩なパッケージで供給しています。

SuperSO8
PQFN 3.3×3.3
TO Leadless

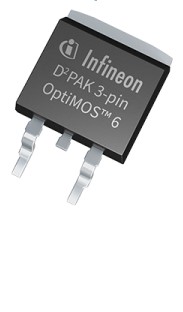

D2PAK 3-pin

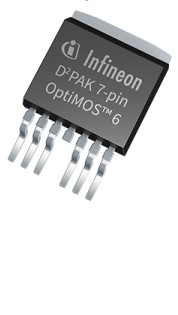

D2PAK 7-pin

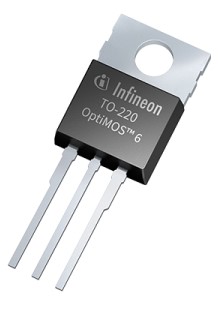

TO 220

OptiMOS™ 6 200Vメーカー製品サイト

メーカー情報を見る

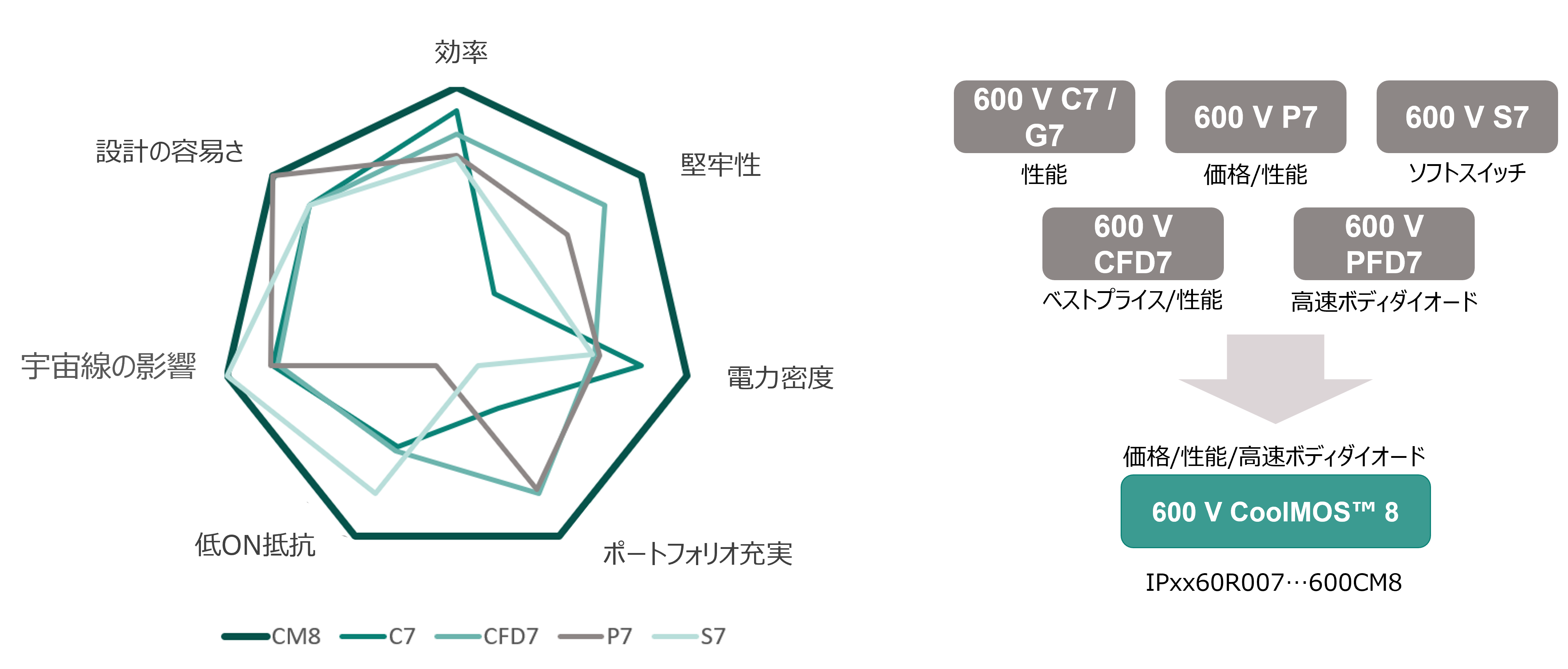

産業用パワーMOSFET 500V~950V:CoolMOS™ ファミリ

CoolMOS™ を使用したAD/DCアプリケーションは、スーパージャンクション原理を用いて、オン抵抗の損失RDS(ON)を最小化できます。これにより電源の効率化、小型化、冷却化を実現します。
CoolMOS™は、特定のトポロジーやアプリケーション向けに設計された技術を取り揃えております。

CoolMOS™製品ファミリメーカー製品サイト

車載用パワーMOSFET 20V~600V: OptiMOS™ファミリ

インフィニオンOptiMOS™は、先進MOSFET技術と、堅牢なパッケージを組み合わせ、クラス最高の性能と優れた電力容量を実現しています。
車載適合MOSFETパッケージは、「PowerBond」技術により、さらに電力容量が向上しました。
クラス最高のRDS(ON)によりシステム効率が向上
市場製品において最大の電流容量を誇るDPAKおよびD 2PAKは、ECUモジュールの小型化を実現
スイッチング損失、導通損失を低減することで、システムの放熱信頼性を向上
堅牢性の高い環境配慮型パッケージによる容易なプロセス処理
