NXP Semiconductors / USB Type-C
ノートパソコン、タブレット、スマートフォン向けのUSB Type-Cに対し、NXP製品を使用してオルタネートモードを構成しUSB 3.1 Gen1（USB3.0）互換のデータ信号線を別の規格ポートとして動作も可能です。
主な特長
- ● USB Type-C ロードスイッチ：低BOMコストと限られたボードスペースをサポートする保護デバイスとして最適
- ● USB PD-PHYとCCロジックコントローラ：USBデータリンクを提供しながらホストからデバイス、デバイスからホストへの電力を提供
- ● 高速USB信号スイッチ：送信された信号を同じ接続ポート（多重化スイッチ）または異なる接続ポート（逆多重化スイッチ）に転送するための信号多重化または逆多重化機能を提供することにより、「オルタネートモード」または「プラグフリップ」機能に対するType-Cコネクタのサポートが可能
- ● USB 3.0リドライバ：アクティブスイッチは最小限のクロストーク性能を最適化し、内蔵リドライバは劣化した入力信号に受信イコライゼーションを実行し、システムリンクのパフォーマンスを最大化することで、信号品質が向上
USB関連デバイス
| アプリケーション | 対象製品 | 代表的な製品 |
| 15W以下のUSB2.0、 15W以下のUSB3.0 |
CC-Logic Controllers | PTN5150AH※ |
| Load switch（5V/3.3A) | NX5P3090※ | |
| Protection IC (CCポート) | NX20P0407※ | |
| Protection IC (D+/D-ポート) | NX20P0408 | |
| USB Redriver (USB3.0) | PTN360431※ | |
| High-Speed USB Signal Switches (2:1) | CBTL02043 | |
| 15W以上(PD)のUSB3.1 | USB PD-PHY | PTN5110※ |
| Load switch (20V-sink/6V-Source) | NX20P3483※ | |
| Protection IC (CCポート) | NX20P0407※ | |
| Protection IC (D+/D-ポート) | NX20P0408 | |
| USB Redriver (USB3.2) | PTN38003A | |
| High-Speed USB Signal Switches (USB3.0) | CBTL08GP053※ |
※Product Longevity

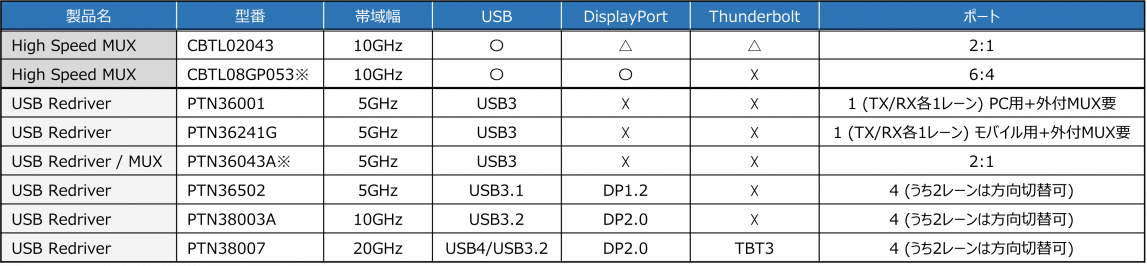

USB Type-C用リドライバおよびマルチプレクサ
※Product Longevity

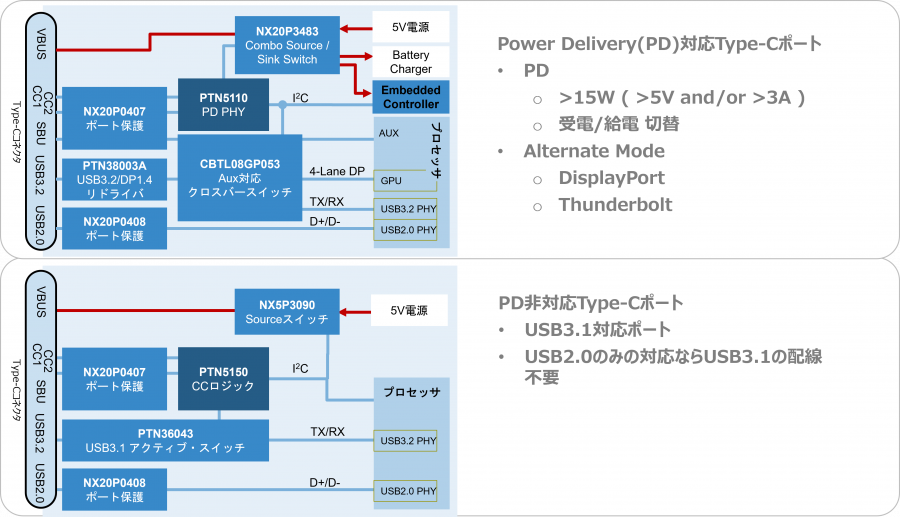

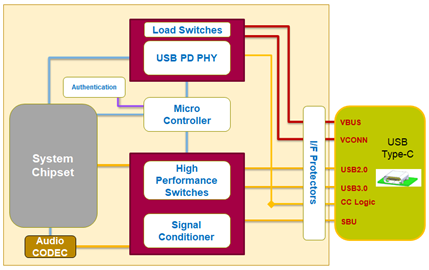

USB Type-C ブロック図
