NXP Semiconductors / パワーマネージメントIC(PMIC)
PCA9420
PCA9420の特長
- ● i.MX RT500/600用のPMIC
- ● 温度範囲：-40℃～85℃
- ● レギュレータの構成：
- 2chの降圧レギュレータを内蔵
- 250mA降圧レギュレータ×1ch
- 500mA降圧レギュレータ×1ch - 2chのLDOを内蔵
- 250mA LDO×1ch
- 1mA LDO×1ch
- ● Li-Ion用リニアバッテリー充電器：315mA(max)
- ● 超低消費電力静止電流モード
- ● I2C または GPIO による柔軟なモード構成
- ● I2Cインターフェースでプログラム可能
- ● パッケージ サイズ：2.1mm x 2.1mm 5x5 バンプ WLCSP /
3mm x 3mm 24 ピン QFN
| レギュレータ | 電圧 |
| BUCK1 / 250mA | 1.8V |
| BUCK1 / 500mA | 3.3V |
| LDO1 / 1mA | 1.8V |
| LDO2 / 250mA | 3.3V |

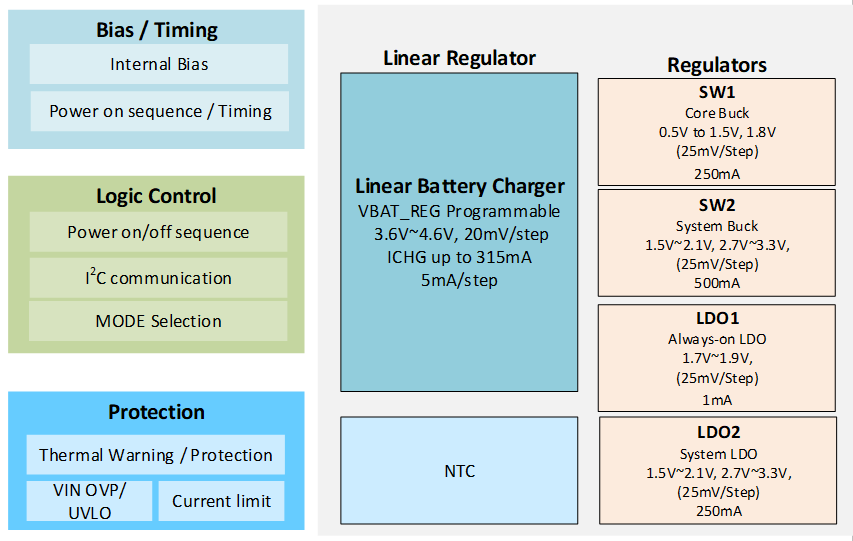

PCA9420ブロック図
PCA9450
主な特長
- ● i.MX 8M Mini/Nano/Plus 用に最適化された PMIC
- ● 製品型番：PCA9450AA / B / C の3つのサフィックスは全てピン互換
- ● 温度範囲：-40℃～105℃
- ● ロードスイッチ：SDカード用400mA×1ch
- ● 32.768KHz水晶発振器バッファ
- ● I2C 用のレベル トランスレータ
- ● 電源制御IO
- ● 電源ON/OFF制御
- ● スタンバイ/ランモード制御
- PCA9450AA (i.MX 8M Mini 用)
- PCA9450B (i.MX 8M Nano 用)
- PCA9450C (i.MX 8M Plus 用)
- ● レギュレータの構成
- 6chの高効率降圧レギュレータを内蔵
- 3A 降圧レギュレータ×3ch（DVS、リモートセンス機能）
(Buck1/Buck3 は 2phase動作として構成可能)
- 3A降圧レギュレータ×1ch
- 2A降圧レギュレータ×2ch - 5chのLDOを内蔵
- SNVS電源レール用：2chの 10mA LDO
- 150mA LDO x 1ch
- 300mA LDO x 1ch
- 200mA LDO x 1ch - ● Fm+ 1MHz I2C インターフェース
- ● パッケージ：HVQFN、7mm x 7mm、0.4mmピッチ、56ピン
| 型番/プロセッサ | PCA9450AA | PCA9450B | PCA9450C |
| i.MX 8M Mini | i.MX 8M Nano | i.MX 8M Plus | |
| レギュレータ | 電圧 | ||
| BUCK1 / 3A | 0.85V | 0.85V | 0.85V※1 |
| BUCK2 / 3A | 0.85V | 0.85V | 0.85V※2 |
| BUCK3 / 3A | 0.85V | 0.85V | 0.85V※1 |
| BUCK4 / 3A | 3.3V | 3.3V | 3.3V |
| BUCK5 / 2A | 1.8V | 1.8V | 1.8V |
| BUCK6 / 2A | 1.1V | 1.1V | 1.1V |
| LDO1 / 10mA | 1.8V | 1.8V | 1.8V |
| LDO2 / 10mA | 0.8V | 0.8V | 0.8V |
| LDO3 / 0.3A | 1.8V | 1.8V | 1.8V |
| LDO4 / 0.2A | 0.9V | 1.2V※2 | 0.9V※2 |
| LDO5 / 0.15A | 3.3V/1.8V | 3.3V/1.8V | 3.3V/1.8V |
※1：Dual phase設定
※2：OFF設定

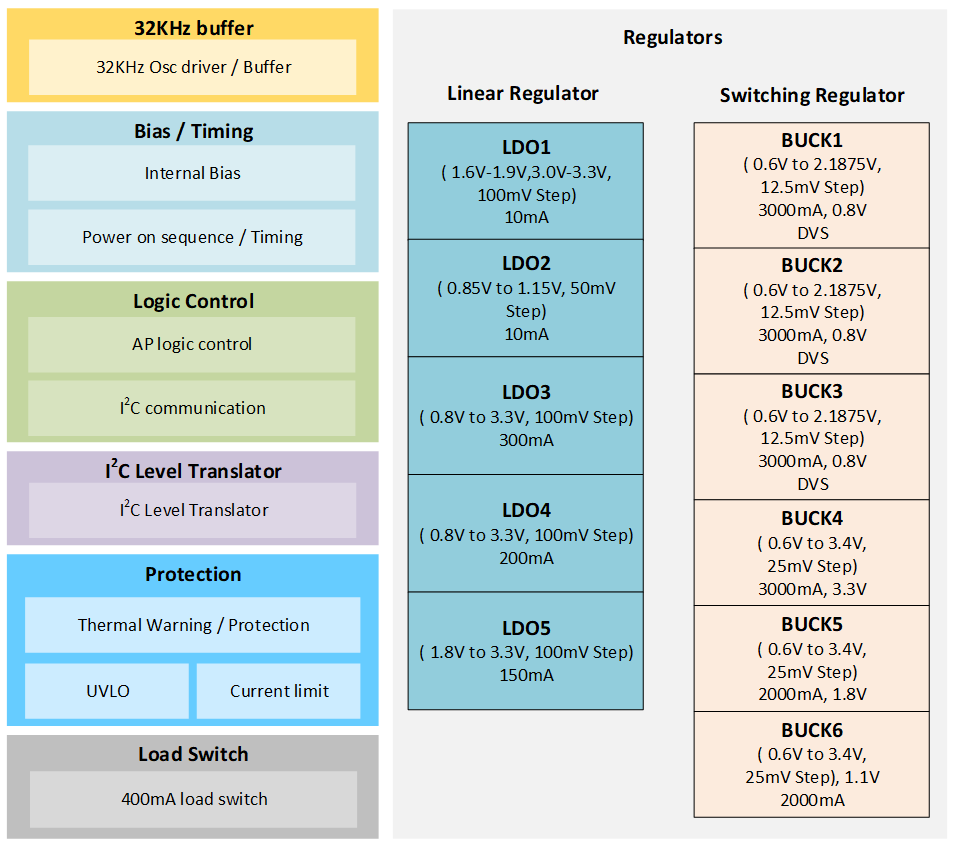

PCA9450 ブロック図
