NXP Semiconductors / ロードスイッチ(ハイサイド・スイッチ)

0.5A~5Aまでの連続電流をサポートする低オン抵抗P/NチャネルMOSFETを内蔵したハイサイドロードスイッチです。サージ保護機能や、逆流保護、ディスエーブル時に出力容量を放電するための出力放電抵抗を内蔵し、低消費電力製品向けにバッテリ寿命を延ばすためのスイッチ絶縁アプリケーション等に対して1パッケージで提供します。

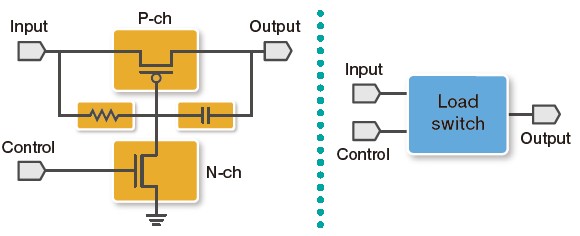

4つのディスクリート部品が1つのロードスイッチICに置換可能です。

ロードスイッチ

主な特長

  • 異常な高電圧からシステムを保護する過電圧保護機能
  • ケーブルの挿抜時に発生するサージ保護
  • 過負荷状態からシステムを保護する過電流保護
  • 望ましくない逆方向電流保護
  • 突入電流を抑制するスルーレートコントロール
  • ゲートドライバ回路不要なGPIOのダイレクト駆動
  • 限られたスペースに対して最適な省スペース化
アプリケーション 仕様 代表的な製品 アプリケーション例 製品の強み
電力のシーケンスおよび
スルーレート制御
0.9V – 3.6V, 1.5A NX3P1108 ウェアラブルおよび携帯機器 競合他社に比べて,1/10以下の静止電流
過電圧保護 2.5V – 20V, 5A NX20P5090※ USB Type-C アプリケーション 現在市場では100W USB Type-C ロードスイッチのみ
3.0V – 6.35V, 3A NX5P3001 携帯機器およびUSB OTG D+とD-ラインに低容量のTVSを採用
充電切替
(逆流防止を含む)
4.0V – 5.5V, 3A NX5P3363※ USB Type-C アプリケーション 競合他社に比べ小型パッケージ90Vのサージ保護
(競合他社にはサージ保護は無し)
NX5P3290※

※Product Longevity

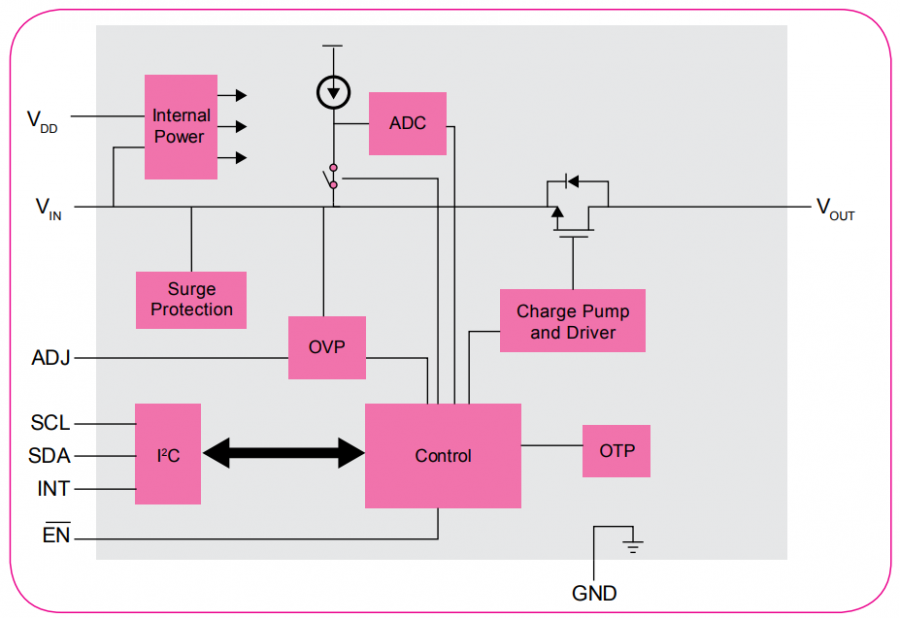

NX30P6093A ブロック図

NX30P6093A ブロック図
