NXP Semiconductors / レベル・トランスレータ(信号電圧変換)

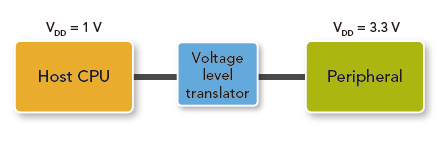

入力/出力電圧レベル間で異なる電源電圧レベルのインターフェースを提供します。
これらの双方向レベルシフタおよびトランスレータ回路は、シングルビット幅から32ビット幅の範囲の製品について自動双方向などの電圧変換を含む3つのファミリーを提供します。
主な特長
- ● DIR Pinの設定で方向を決める双方向電圧トランスレータ:製品ポートフォリオには、HC / TおよびLVCファミリー、最新のAUPファミリー、ならびにトランスレータおよびバススイッチ機能が含まれる。パッケージは超小型DQFN、HVQFN、MicroPak XSONが含まれる
- ● 自動双方向電圧変換器:NXPの双方向電圧レベル変換器は、異なる電源電圧レベルと入力/出力電圧レベル間のインターフェースとして機能。
これらの製品には制御方向ピンなし - ● 特定用途向け電圧変換器:モバイル、デジタルカメラ、ワイヤレスモデム、ラップトップ/ PC、SDカードリーダー、およびSIMカード端末のサポート製品
製品のタイプ | 代表的な製品 | ドライブ | 代表的なアプリケーション | 製品の強み |
双方向 (制御ピンによる) |
GTL2014※ | 能動型 | ストレージ,サーバー,ネットワーク機器 | インテルのGrantley および Purley サーバ・リファレンス・デザインに採用 |
双方向 (自動検出による制御) |
NTB010x※ | 能動型 | ウェアラブル,ポータブル,IoT機器 | 小型パッケージ,低消費電流(30 mA), one-shot edge acceleratorを内蔵 |
PCA9617A※ | ストレージ,サーバー,ネットワーク機器 | |||
双方向 (自動検出による制御) |
NTS0102※,NTS0104※ | 受動型 | ウェアラブル,ポータブル,IoT機器 | 低スタンバイ電流 (5 mA),多品種1~10bit |
NVT2002※ | 工業機器,コンピュータ |
※Product Longevity

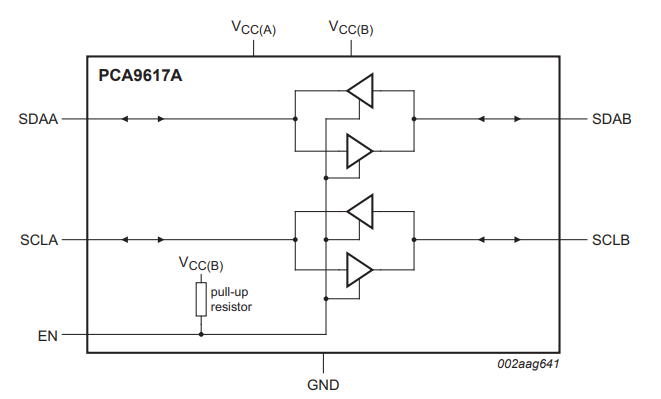

PCA9617A ブロック図

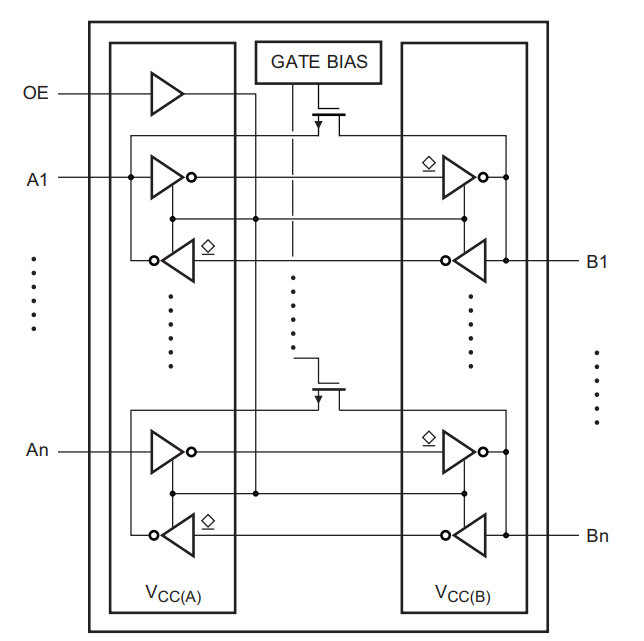

NTS0102 ブロック図
※ドライバは内蔵しておらず、パスゲートタイプのトランジスタとアクセラレータが内蔵
プルアップ抵抗によりドライブ能力の影響が高い
