NXP Semiconductors / Layerscape® Arm® Processor

メーカー情報を見る

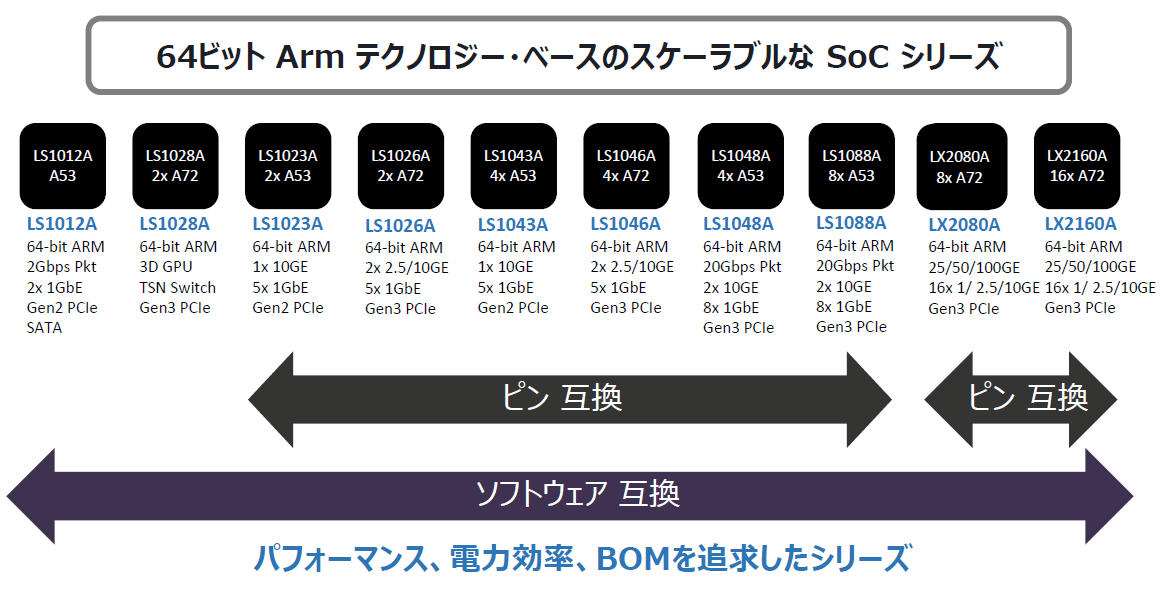

Armコア・テクノロジをベースに構築されたLayerscape プロセッサは、1コアから16コアまでの幅広い製品ラインアップを揃えています。
イーサネット/PCIe/USB等豊富なインターフェースと専用エンジンでネットワーク処理をオフロードすることにより、高性能と低消費電力を両立しています。
365日24時間連続稼働の高信頼性が求められる通信ネットワーキングシステム/産業用アプリケーション/社会インフラシステムに最適です。

QroIQ®/Layerscape® 通信プロセッサの特長

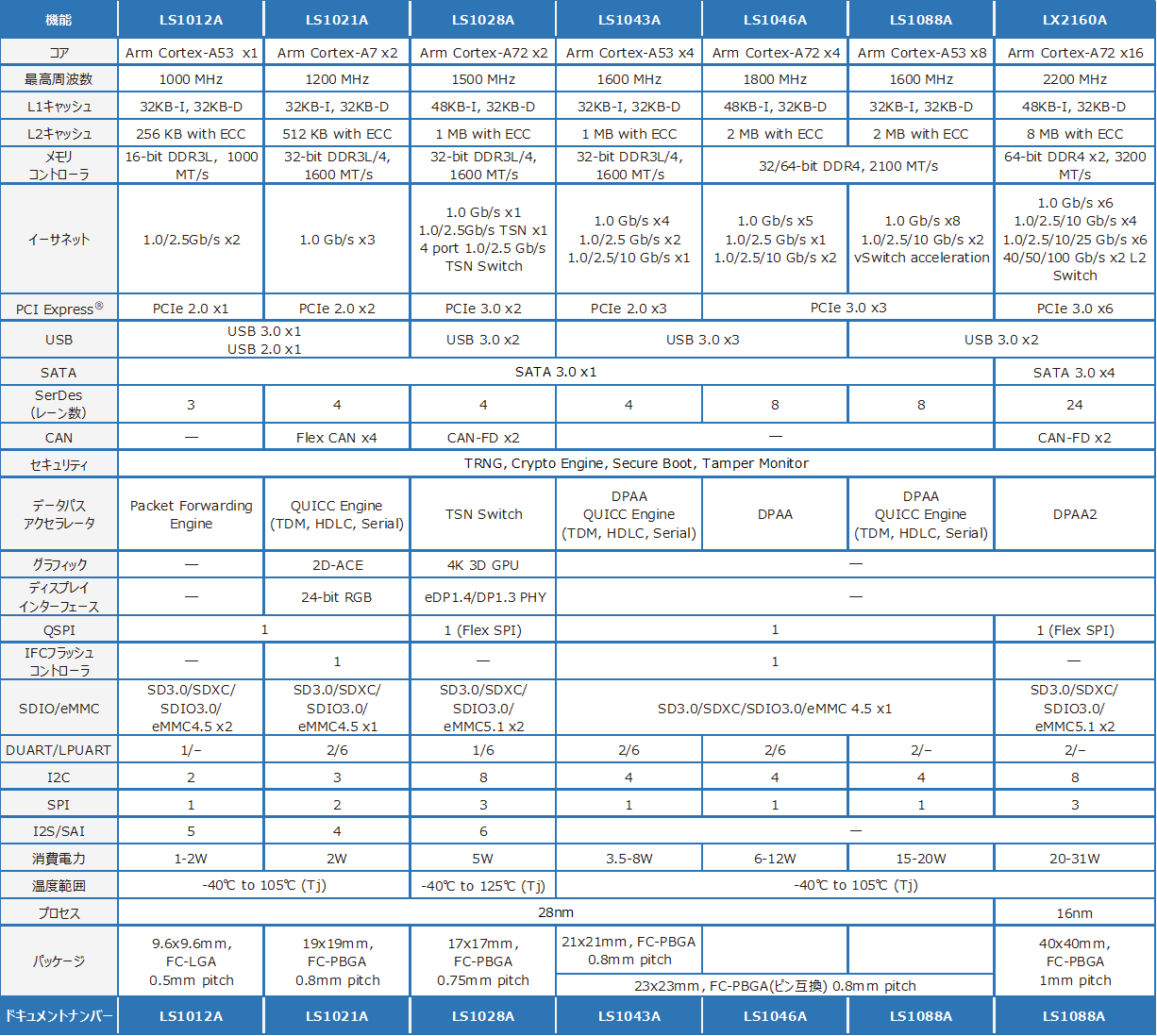

Layerscapeシリーズ 比較表

Layerscapeシリーズ比較表

メーカー製品サイト

LS1028A

インダストリアルIoT向けに先進的なTSN対応SoC

●主な特長

コア・コンプレックス
  • 64ビット Cortex®-A72 x2 Neon SIMD エンジン搭載
  • 最高周波数1.5GHz
  • 48KB L1 命令, 32KB L1 データキャッシュ：パリティ,ECC
  • 1 MB L2キャッシュ：ECC
メモリコントローラ
  • 最大1.6 GT/s 16/32-bit DDR3L/4 コントローラ
ネットワーキングエレメント
  • 4ポート（TSN Time Sensitive Networking）イーサネットスイッチ
  • 1 Gbps 対応 SGMII x4
  • 2.5 Gbps対応USXGMII x1
  • QSGMII x1
  • PCI Express Gen 3コントローラ x2
  • SATA Gen 3.0 コントローラ x1
セキュリティ
  • セキュリティエンジン（SEC）
  • 最高周波数1.5GHz
  • QorIQ Trust アーキテクチャ：セキュアブート, Arm TrustZone, セキュリティモニタ
ペリフェラル
  • PHY内蔵USB 3.0 コントローラ x2
  • SD 3.0/eMMC 5.1 対応eSDHCコントローラ x2
  • CAN-FD コントローラ x2
認証
  • AEC-Q100 Grade 3 reliability stresses

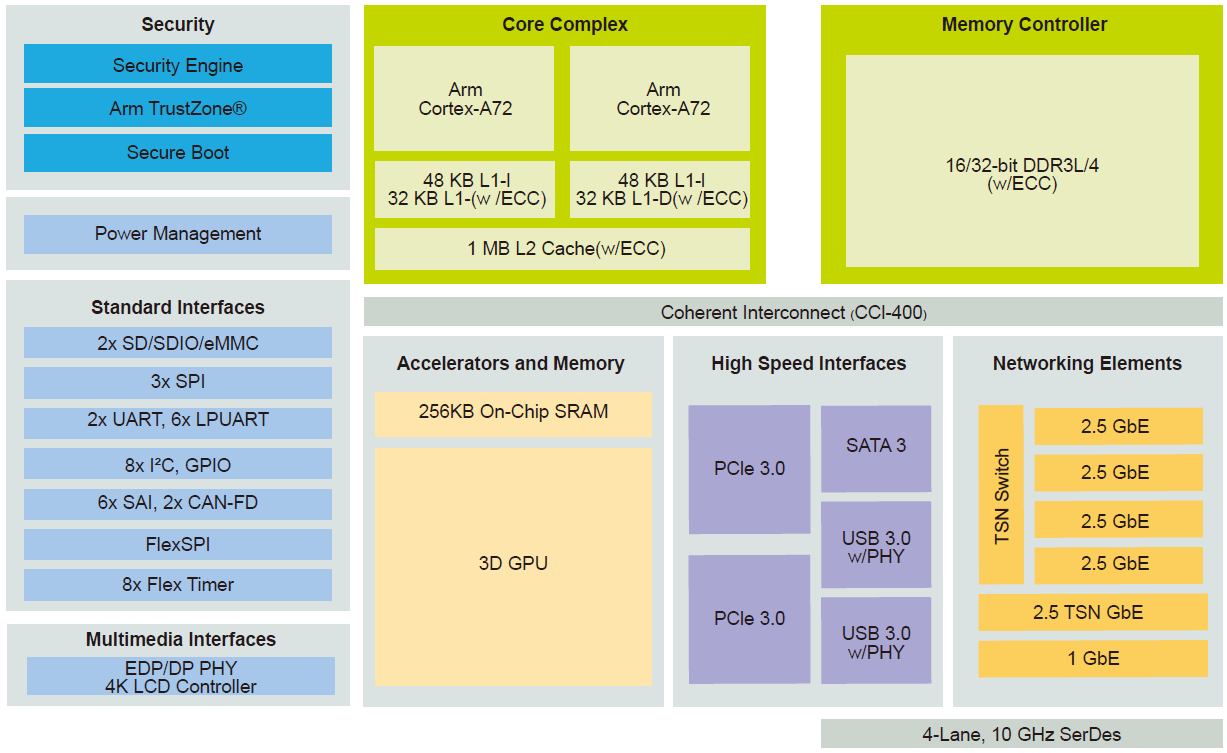

●LS1028Aブロック図

LayerscapeシリーズLS1028Aブロック図

LS1043A

Armテクノロジー・ベースの効率の高い64ビット通信プロセッサ

●主な特長

コア・コンプレックス
  • 64ビット Cortex-A53 x4 Neon SIMDエンジン
  • 最高周波数1.6GHz
  • 32KB L1 命令, 32KB L1 データキャッシュ：パリティ,ECC
  • 1 MB L2 キャッシュ：ECC
メモリコントローラ
  • 最大1.6 GT/s 32-bit DDR3L/4 コントローラ
ネットワーキングエレメント
  • パケットパーサー、ポリシング、ディストリビューション
  • キューマネージメント：スケジューリング、パケット順序制御、輻輳制御
  • ハードウェアバッファマネージメント：バッファ アロケーション、バッファデアロケーション
  • 1 Gbps 対応 SGMII x4
  • 2.5 Gbps 対応 SGMII x2
  • 10 Gbps 対応 XFI x1
  • QSGMII x1
  • PCI Express Gen 2 コントローラ x3
  • SATA Gen 3.0 コントローラ x1
セキュリティ
  • セキュリティエンジン（SEC）
  • QorIQ Trustアーキテクチャ：セキュアブート,Arm TrustZone,セキュリティモニタ
ペリフェラル
  • PHY内蔵 USB 3.0 コントローラ x3
  • SD 3.0/eMMC 4.5 対応 eSDHC コントローラ x1
  • TDM,HDLC 対応QUICCエンジン
認証
  • AEC-Q100 Grade 3 reliability stresses

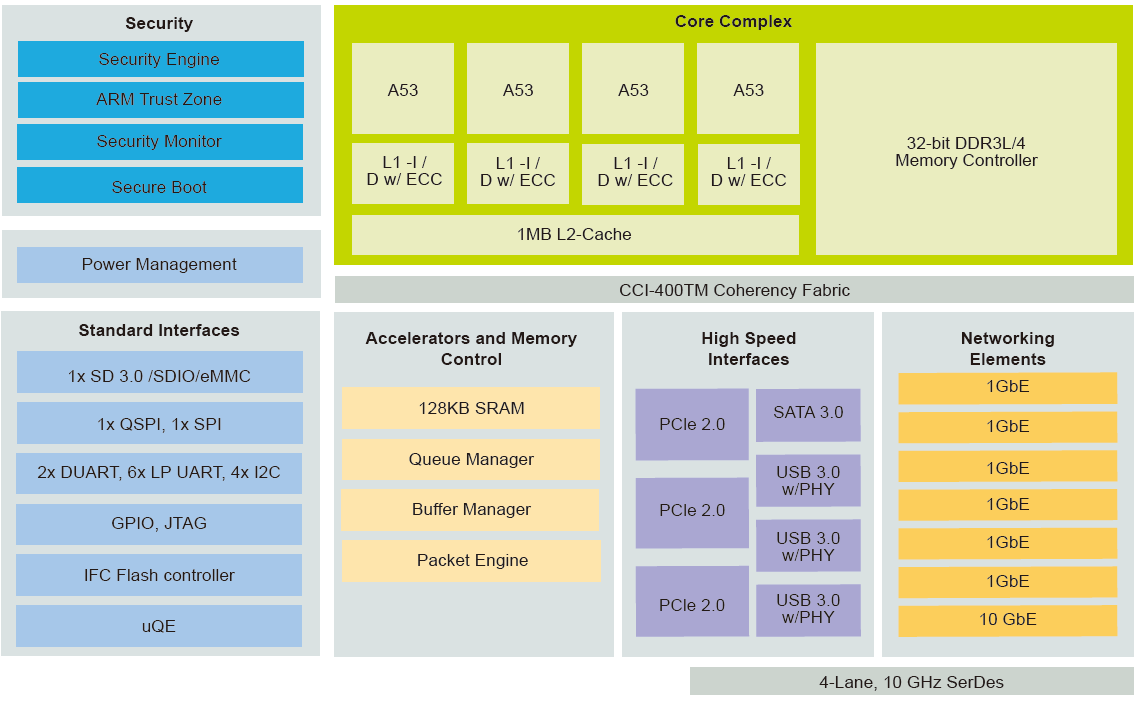

●LS1043Aブロック図

LayerscapeシリーズLS1043Aブロック図

LS1046A

高性能Cortex -A72搭載クアッドコア･プロセッサ

●主な特長

コア・コンプレックス
  • 32/64ビット Cortex-A72 x4 Neon SIMD エンジン
  • 最高周波数1.8GHz
  • 48KB L1 命令, 32KB L1 データキャッシュ：パリティ, ECC
  • 2 MB L2キャッシュ：ECC
メモリコントローラ
  • 最大2.1GT/s 32/64-bit DDR4 コントローラ
ネットワーキングエレメント
  • パケットパーサー、ポリシング、ディストリビューション
  • キューマネージメント：スケジューリング、パケット順序制御、輻輳制御
  • ハードウェアバッファマネージメント：バッファ アロケーション、バッファ デアロケーション
  • 1 Gbps対応 SGMII x5
  • 2.5 Gbps対応 SGMII x3
  • 10 Gbps対応 XFI x2
  • QSGMII x1
  • PCI Express Gen 3 コントローラ x3
  • SATA Gen 3.0 コントローラ x1
セキュリティ
  • セキュリティエンジン（SEC）
  • QorIQ Trustアーキテクチャ：セキュアブート,Arm TrustZone,セキュリティモニタ
ペリフェラル
  • PHY内蔵USB 3.0 コントローラ x3
  • SD 3.0/eMMC 4.5 対応 eSDXC コントローラ x1
認証
  • AEC-Q100 Grade 3 reliability stresses

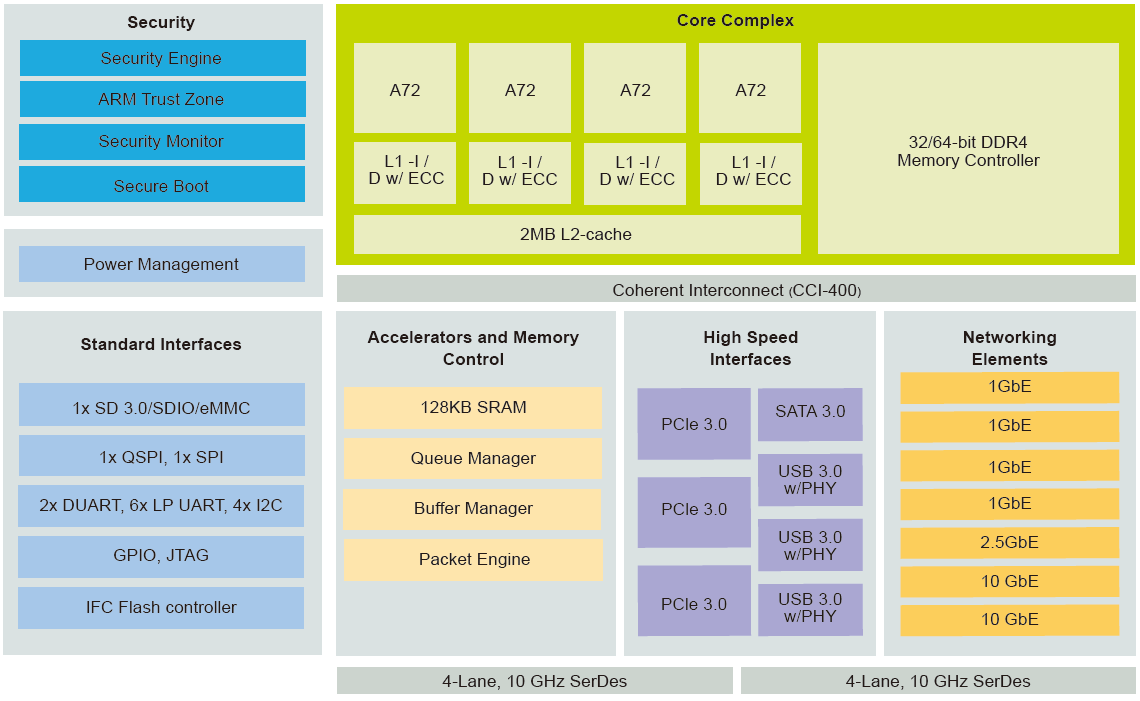

●LS1046Aブロック図

LayerscapeシリーズLS1046Aブロック図

LX2160A

最高性能のLayerscapeネットワーキング/データセンター・オフロードSoCソリューション

●主な特長

コア・コンプレックス
  • 64ビット Cortex-A72 x16 Neon SIMD エンジン搭載
  • 最高周波数2.2GHz
  • 48KB L1 命令, 32KB L1 データキャッシュ：パリティ,ECC
  • 1 MB L2 キャッシュ：ECC/クラスター
  • 8 MB プラットフォームキャッシュ
メモリコントローラ
  • 最大3.2 GT/s 64-bit DDR4 メモリコントローラ x2
ネットワーキングエレメント
  • パケットパーサー、ポリシング、ディストリビューション
  • キューマネージメント：スケジューリング、パケット順序制御、輻輳制御
  • ハードウェアバッファマネージメント：バッファ アロケーション、バッファデアロケーション
  • データ圧縮
  • データセンターブリッジング対応（iSCSI）,TLV, DCBx, ETS（802.1Qaz）, PFC（802.1Qbb）
  • 1G, 2.5G, 10G, 25G, 40G, 50G , 100G イーサネットL2 スイッチ
  • RGMII インターフェース x2
  • PCI Express Gen 3 コントローラ x6（SR-IOV 対応x2）
  • SATA Gen 3.0 コントローラ x4
セキュリティ
  • セキュリティエンジン（SEC）
  • QorIQ Trust アーキテクチャ：セキュアブート, Arm TrustZone, セキュリティモニタ
ペリフェラル
  • PHY内蔵USB 3.0 コントローラ x2
  • SD3.0/eMMC5.1対応SDHC コントローラ x2
認証
  • AEC-Q100 Grade 3 reliability stresses

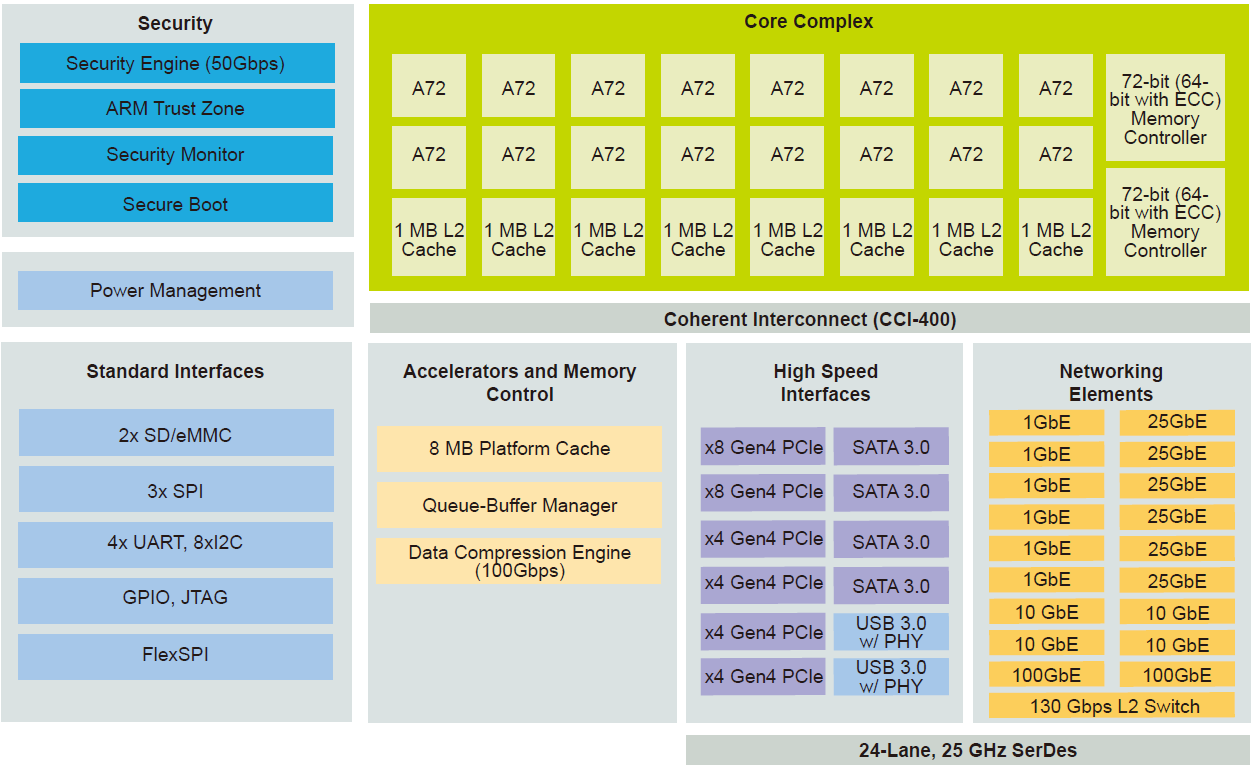

●LX2160Aブロック図

LayerscapeシリーズLX2160Aブロック図
