NXP Semiconductors / Kinetis®シリーズ
Arm® Cortex®-M0+/M4/M7コアをベースとし、優れたパフォーマンス効率、メモリスケーラビリティ、および統合性を備えた低消費電力マイクロコントローラです。長期供給15年以上(一部数製品を除く)を保証しており、アプリケーション別に8シリーズを用意しています。
K32 L3シリーズ |
|
K32 L2シリーズ |
|
Kシリーズ |
|
Lシリーズ |
|
Vシリーズ |
|
Eシリーズ |
|
Mシリーズ |
|
Wシリーズ |
|
K32 Lシリーズ
K32 LシリーズMCUは、Kinetis MCUポートフォリオの成功と幅広い採用に基づき、低リークアプリケーション向けに最適化された低電力パフォーマンス、ミックスドシグナルの統合、高度なセキュリティと保護を提供するように設計されています。
主な特長
K32 L3シリーズ |
|
K32 L2シリーズ |
|

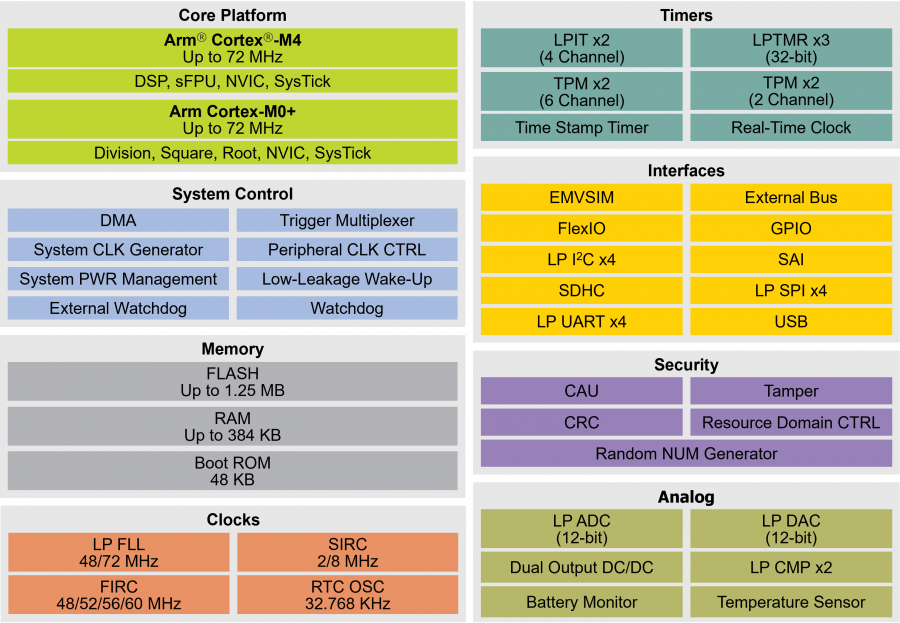

K32 L3シリーズ ブロック図

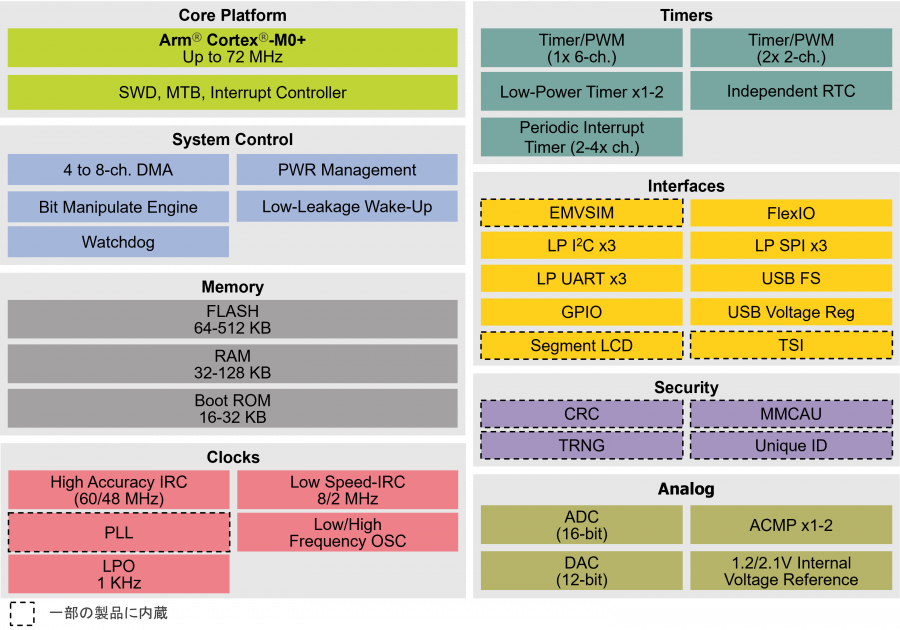

K32 L2シリーズ ブロック図

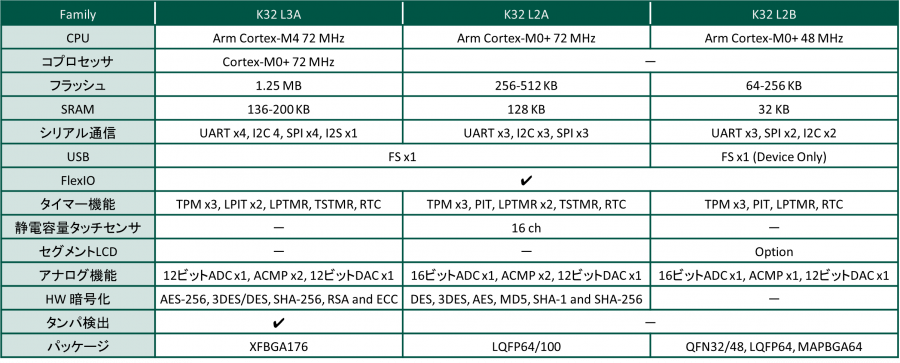

K32 Lシリーズ 機能比較
Kinetis Kシリーズ
Kinetis Kシリーズは、Arm Cortex-M4コアを採用した300品種以上のピンコンパチブルな高性能32ビットMCUです。
通信インターフェース、タイマ、アナログ機能など様々な機能を内蔵し、幅広いマーケットとアプリケーションの要求に対応可能です。
主な特長
- ● Arm Cortex-M4コア(1.25 DMIPS/MHz)を採用し、50 MHz, 72 MHz, 100 MHz, 120 MHz, 150 MHz, 180 MHzの製品ラインアップ
- ● 32 KB~2 MB フラッシュメモリ、8 KB~1 MB RAM、オプションでSDRAM/DDRをサポート
- ● Kinetis独自の低消費電力・高信頼性90 nm 薄膜ストレージフラッシュメモリ、FlexMemoryによりサイズ設定可能なオンチップEEPROMを実現
- ● 各種通信インターフェース(UART, SPI, I2C, I2S, CAN, USB, イーサネットなど)
- ● 3相BLDCモータ用PWM出力をサポートするFlexTimer(FTM)
- ● 16ビットADC, 12ビットDAC, コンパレータ, オペアンプ等のアナログ・ペリフェラル
- ● 32ピン~256ピンまでのパッケージを用意

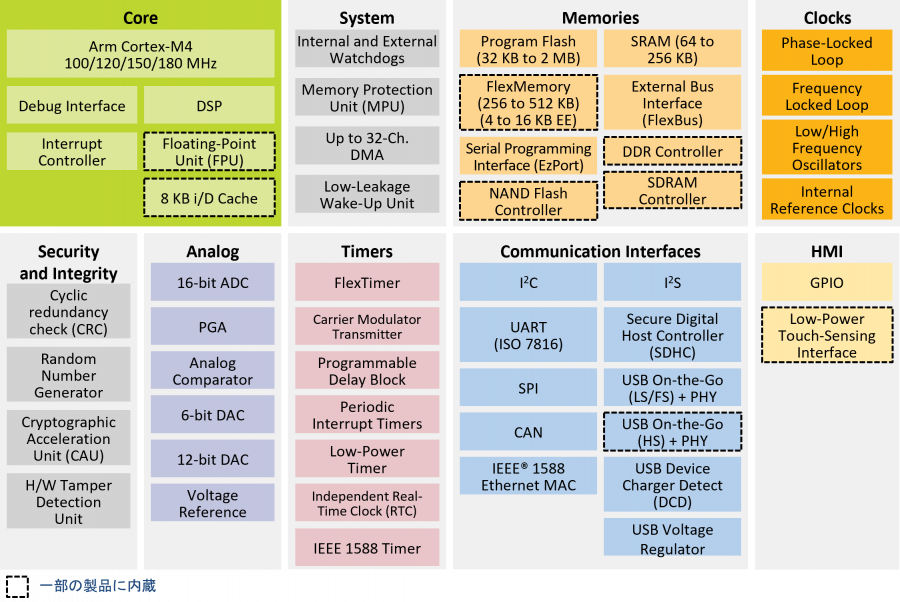

Kシリーズ ブロック図

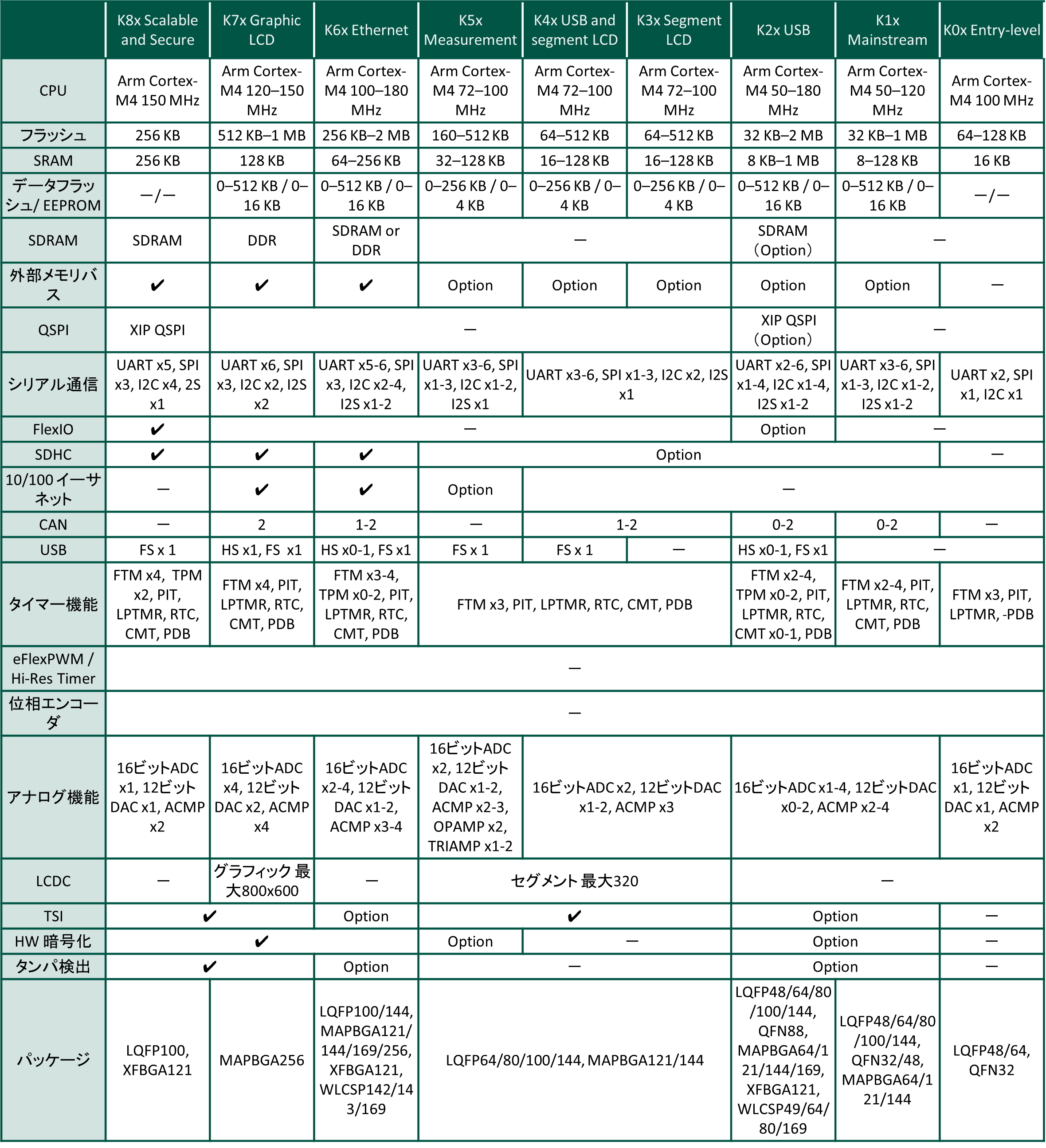

Kシリーズ 機能比較
Kinetis Lシリーズ
Kinetis Lシリーズは、Arm Cortex-M0+コアを採用した175品種以上の互換性のある低消費電力、高性能32ビットMCUです。
無償提供のMCUXpresso SDKをご使用頂くとKシリーズとソフトウェア互換のローエンド製品の開発が可能になっています。
主な特長
- ● 超低消費電力のArm Cortex-M0+コアを採用
- ● DeepSleepモード状態でデータ転送が可能なDMAにより電力消費を削減
- ● Kinetis独自の低消費電力・高信頼性90 nm 薄膜ストレージフラッシュメモリ
- ● プログラマブルなシリアルインターフェースFlexIOを内蔵
- ● 16ビットADC, 12ビットDAC, コンパレータ等のアナログ・ペリフェラル
- ● 2.0 x 1.6 mmの20ピンWLCSP、 8 x 8 mmの121 XFBGAや標準的な100ピンLQFPパッケージを用意

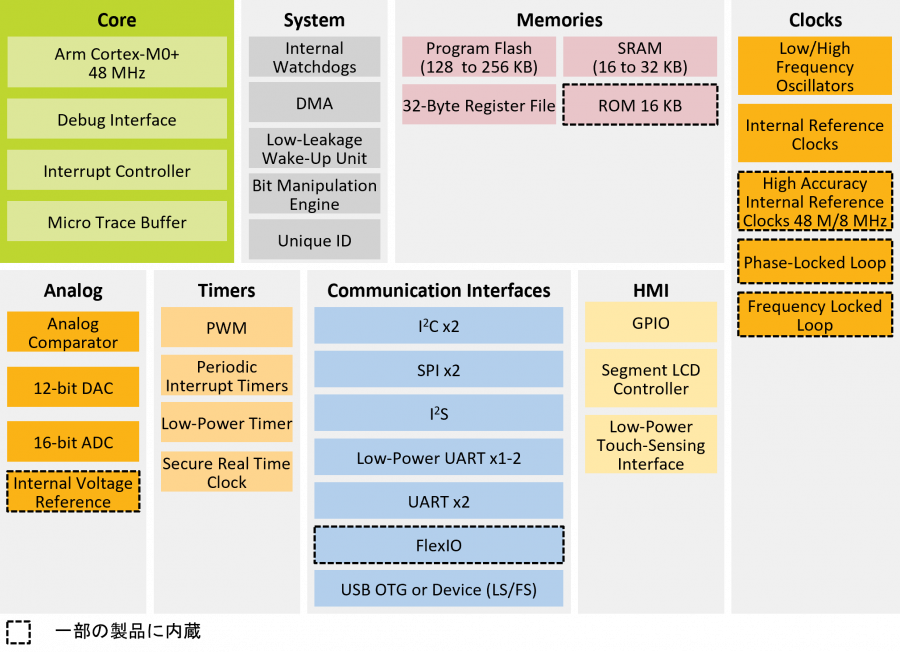

Lシリーズ ブロック図

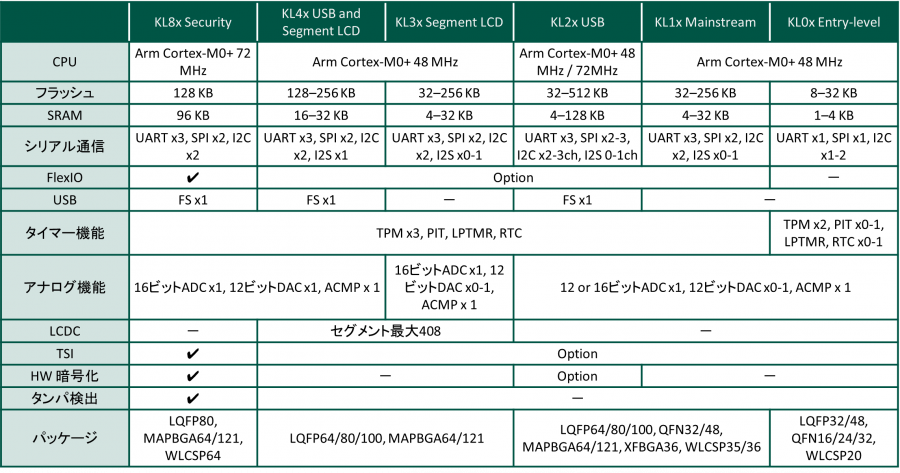

Lシリーズ 機能比較
Kinetis Vシリーズ
Kinetis Vシリーズは、Arm Cortex-M0+、Cortex-M4、Cortex-M7コアを採用し、幅広いBLDC、PMSM、ACIMモータ制御およびデジタル電力変換アプリケーション向けに設計された高性能32ビットMCUです。
主な特長
- ● 240MHzで動作するArm Cortex-M7コア(KV5x)、100, 120, 168MHzで動作するCortex-M4コア(KV4x、KV3x)、75MHzで動作するCortex-M0+コア(KV1x)を採用
- ● 最小300 ps前後の高分解能PWM出力が可能なeFlexPWMを内蔵(KV5x, KV4x)
- ● 4 Msps以上の高速A/D変換が可能なADCを内蔵(KV5x, KV4x)
- ● 各種通信インターフェース(UART, SPI, I2C, I2S, CAN, USB, イーサネットなど)
- ● ハードウェアルート計算、割り算器を内蔵(KV1x)

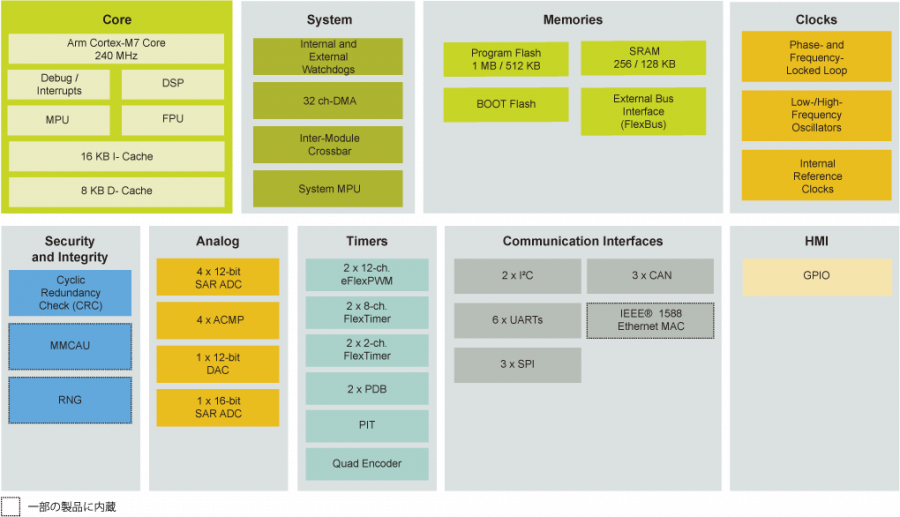

Vシリーズ ブロック図

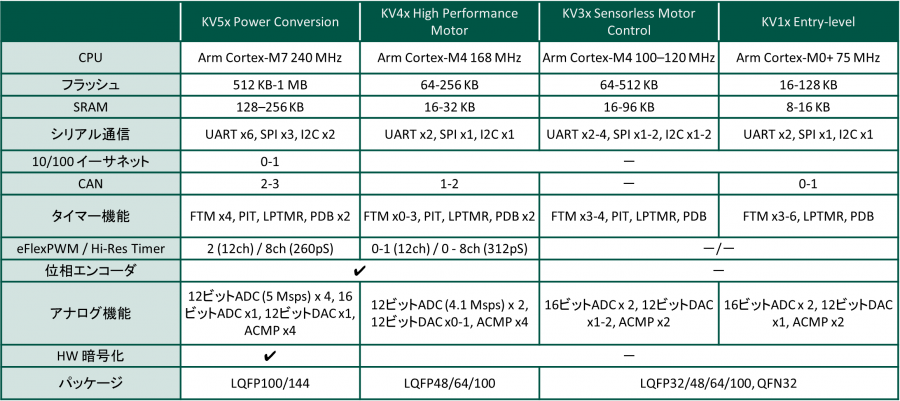

Vシリーズ 機能比較
Kinetis Eシリーズ
Kinetis Eシリーズは、Arm Cortex-M0+/M4コアを採用し、厳しい電気ノイズ環境でも高い信頼性と堅牢性が要求される白物家電や産業用アプリケーションをターゲットとして開発された5V電源電圧に対応するMCUです。
主な特長
KE1xFファミリー |
|
KE1xZファミリー |
|
KE0xファミリー |
|

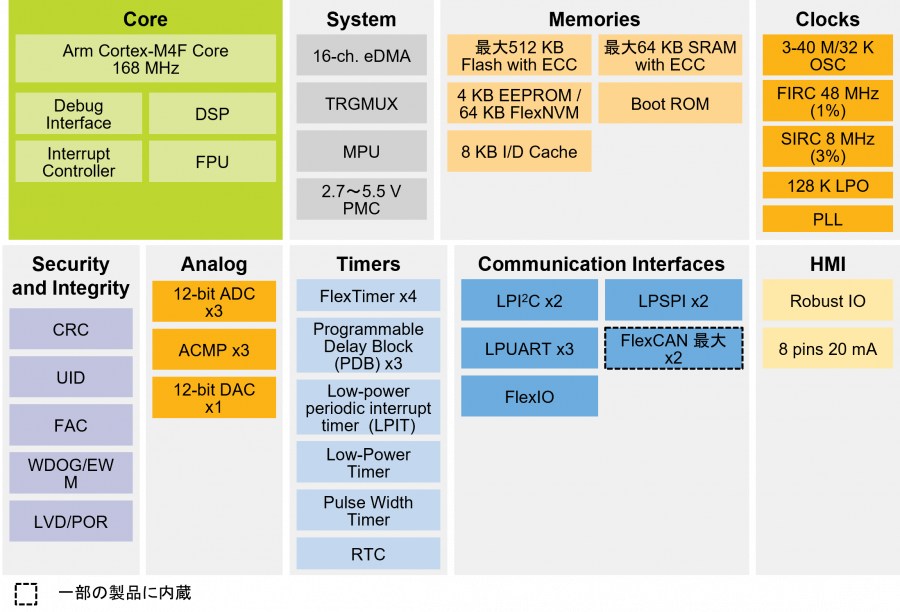

KE1xFファミリー ブロック図

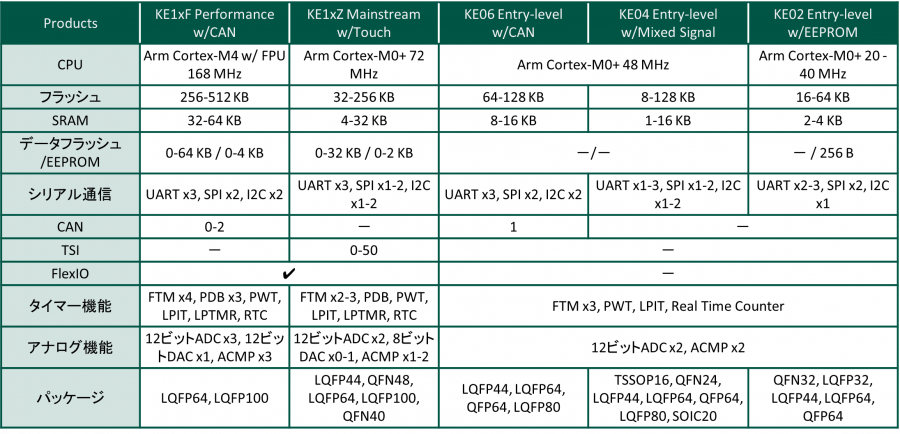

Eシリーズ 機能比較
Kinetis Mシリーズ
Kinetis Mシリーズは、Arm Cortex-M0+コアを採用し、強力な32ビット処理能力と高精度アナログ、セキュリティ、およびHMI機能を必要とする1、2、3相電力メーター用の低コスト、高集積ソリューションのMCUです。 有効電力、無効電力、皮相電力を計算するための計測ファームウェアが無料で提供されています。
主な特長
- ● Arm Cortex-M0+コア、最高動作周波数75 MHz
- ● NXP独自のハードウェアArithmetic UnitによりM0+コアではサポートしていない次の計算を高速に実行
- ● 高精度24ビットΣΔ ADCと電流増幅用のPGAを内蔵
- ● アナログ回路用の電圧リファレンス回路内蔵
- 64 x 32乗算
- 32 x 32, 64 x 32積和演算
- 32/32, 64/32, 64/64除算
- 32ビット、64ビットルート計算

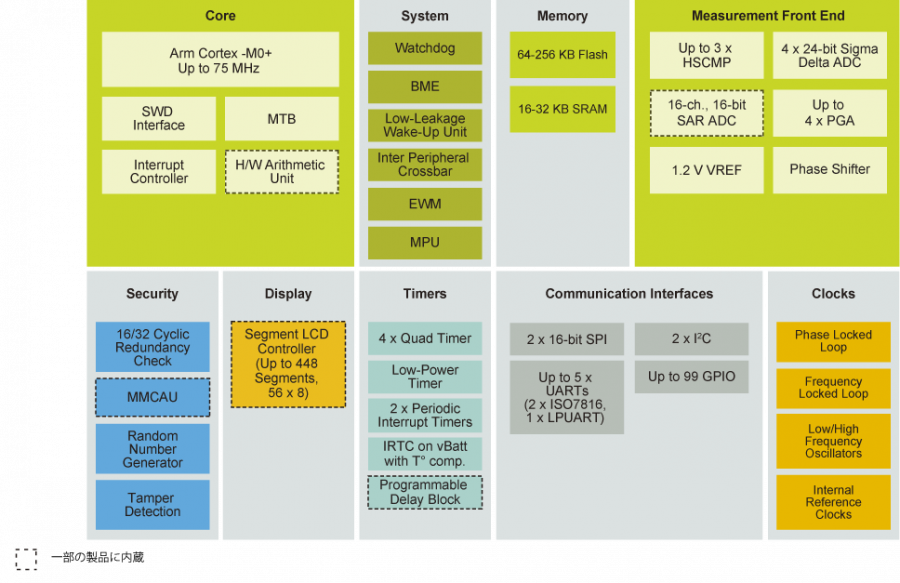

Mシリーズ ブロック図

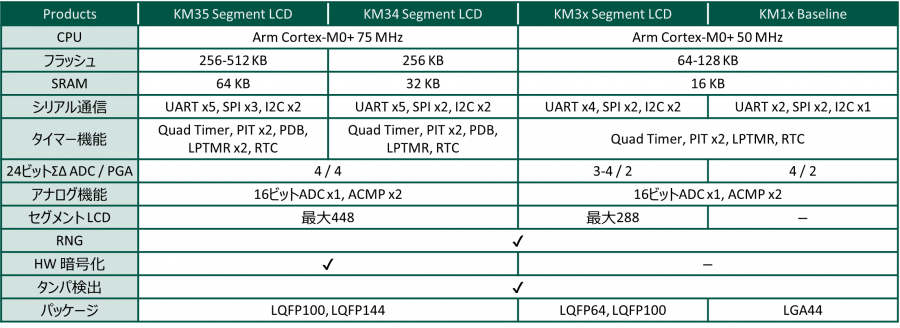

Mシリーズ 機能比較

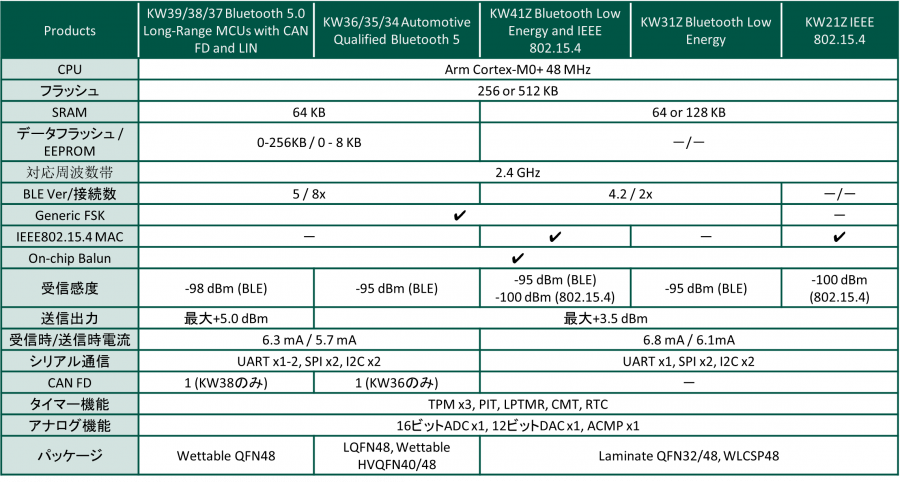

Kinetis Wシリーズ
Kinetis Wシリーズは、クラスをリードする2.4 GHz RFトランシーバとArm Cortexコアを統合し、信頼性が高く、安全で低消費電力の組み込みワイヤレスソリューションのための堅牢な機能セットを提供します。
主な特長

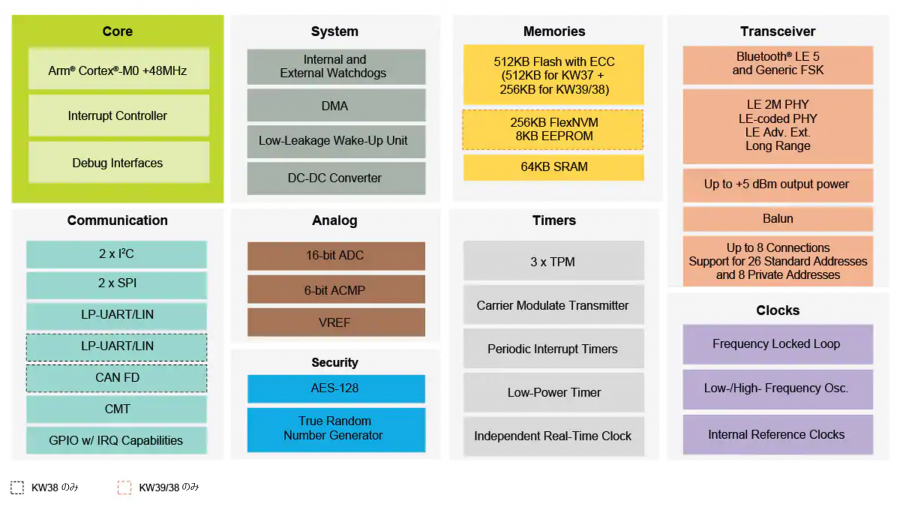

KW39/38/37ファミリー |
|
KW36/35/34ファミリー |
|
KW41/31/21Zファミリー |
|
