NXP Semiconductors / i.MX9 シリーズ

市場で実績のあるi.MX 6シリーズとi.MX 8シリーズをベースにしたi.MX 9シリーズ・アプリケーション・プロセッサは、より高性能なアプリケーション・コア、独立したMCUライクなリアルタイム・ドメイン、Energy Flexアーキテクチャ、EdgeLock®セキュア・エンクレーブによる最先端のセキュリティ、専用のマルチセンサー・データ処理エンジン(グラフィックス、イメージ、ディスプレイ、オーディオ)を備えています。
EdgeVerse エッジ・コンピューティング・プラットフォームの一部であるi.MX 9シリーズは、エッジでの機械学習アプリケーションの高速化のために、シリーズの多くの製品にハードウェア・ニューラル・プロセッシング・ユニットを統合しています。

各ファミリーの特長

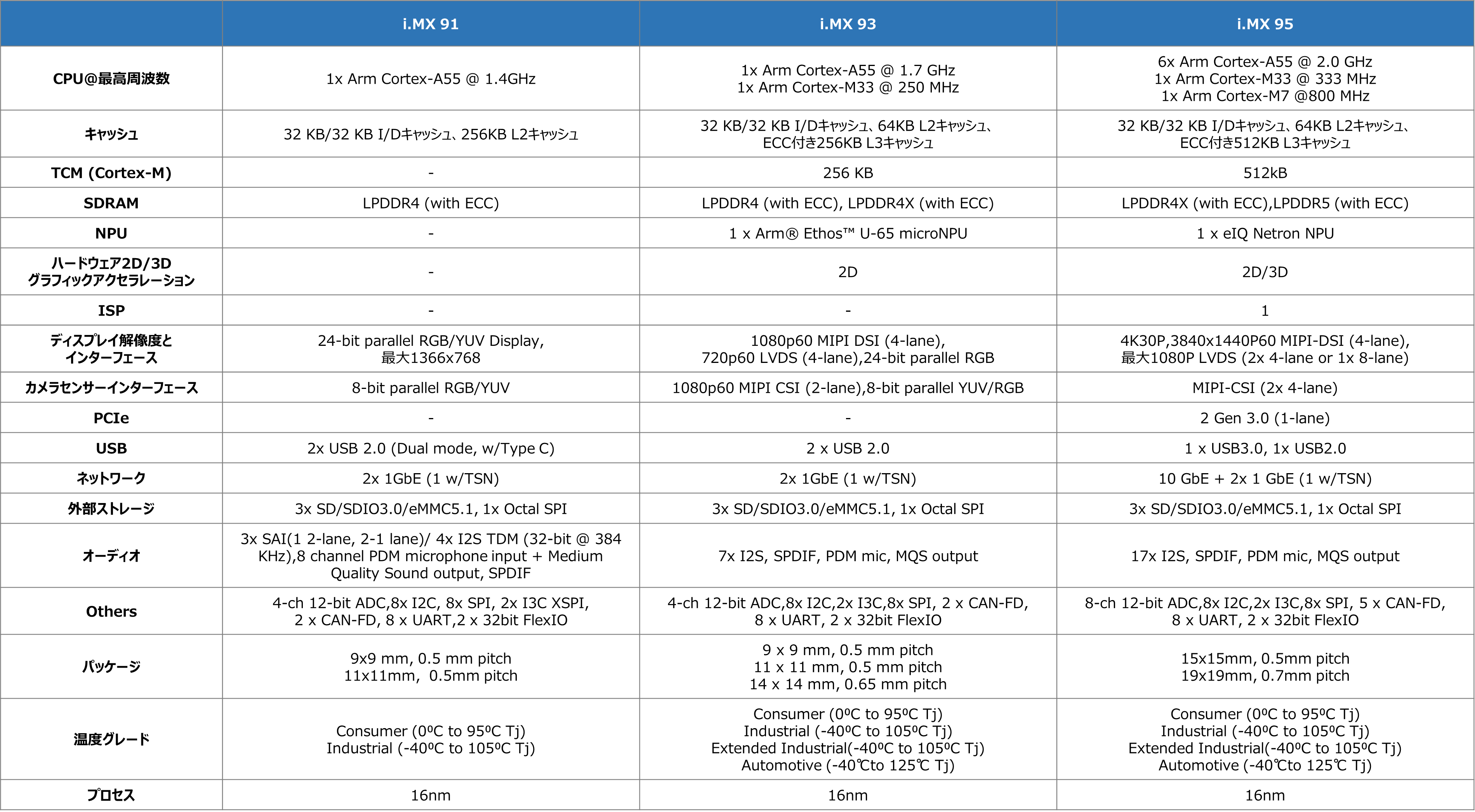

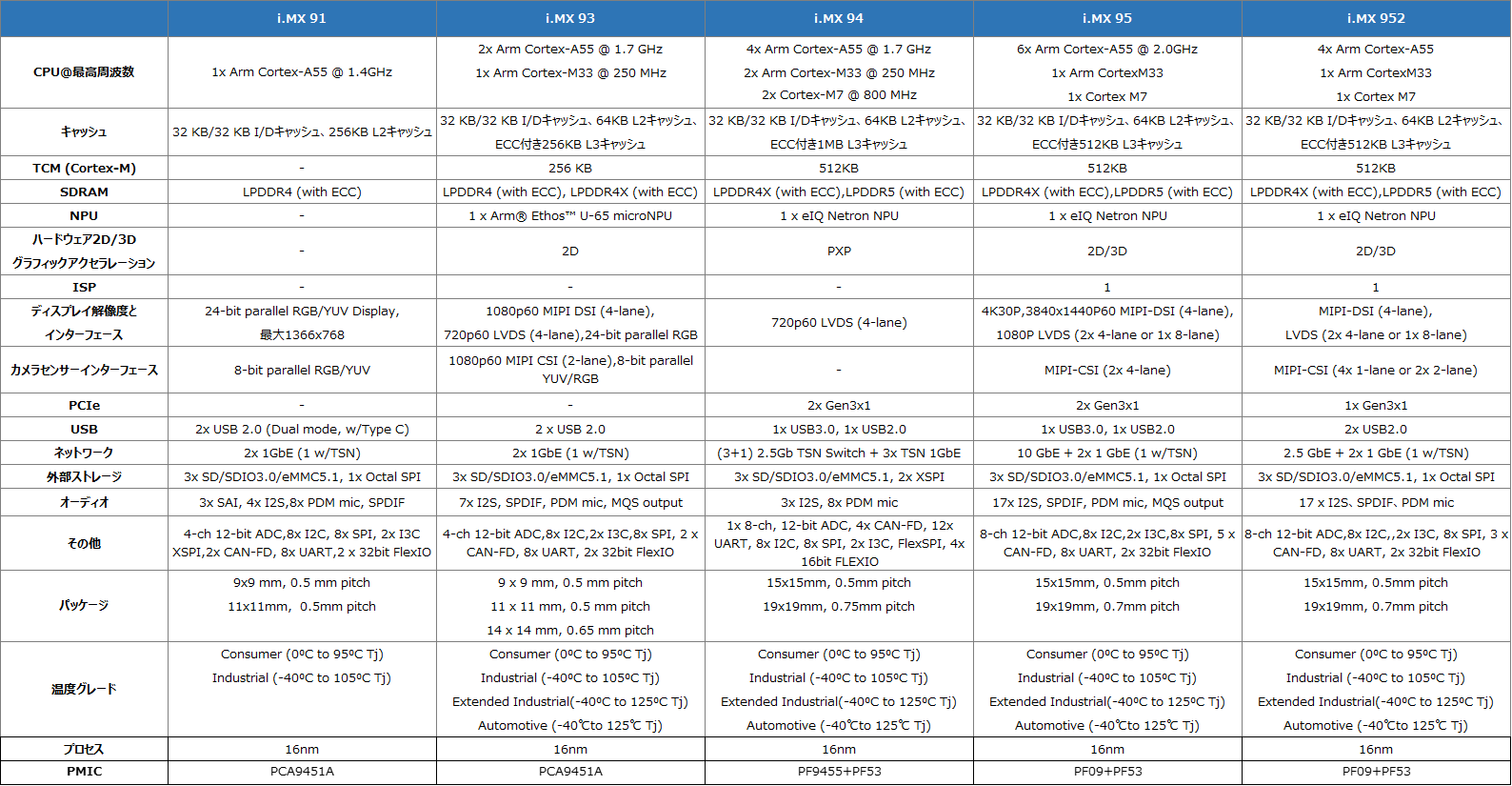

i.MX9シリーズ比較表

i.MX 91

i.MX 91アプリケーション・プロセッサ・ファミリーは、スマートホーム・コントローラ、コネクテッド家電、ホーム・エンターテイメント、産業用および医療用プラットフォームなど、Linuxベースの新しいエッジ・デバイスの迅速な製品開発を可能にします。高性能で手頃な価格のセキュアなソリューションとなり、新しいプロトコルや規格が導入された場合でも、それに適応することができます。

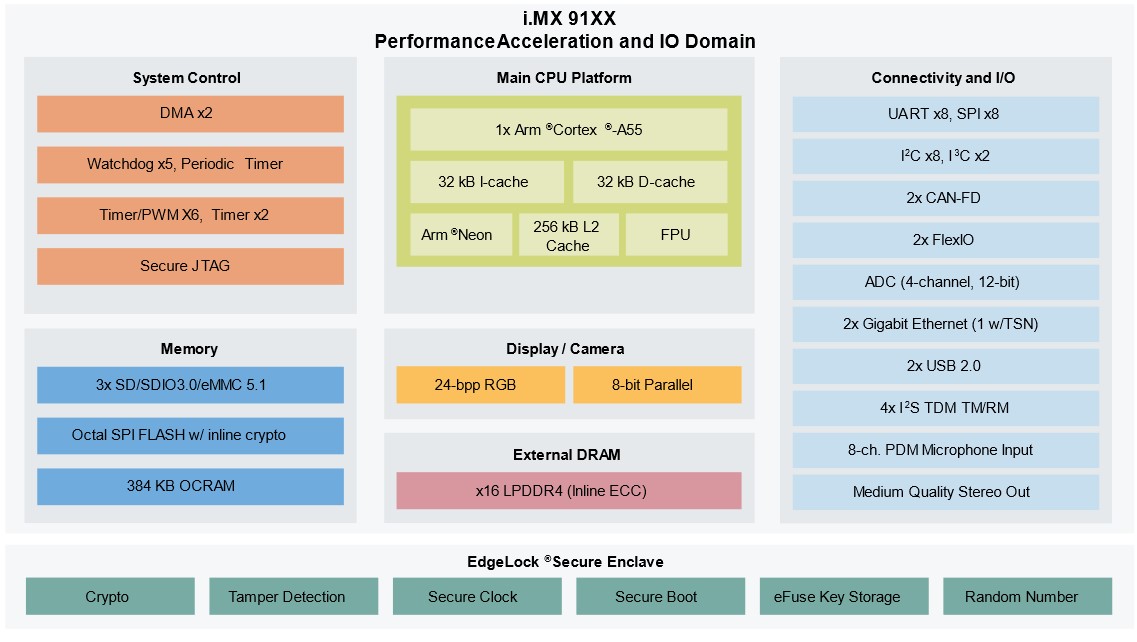

i.MX 91ブロック図

i.mx91_ブロック図

各機能の特長

コア・コンプレックス
  • 1 x Arm® Cortex®-A55 @ 最大1.4 GHz
  • 32 KB/32 KB I/Dキャッシュ、256KB L2キャッシュ
  • NEONを使用したメディア処理エンジン(MPE)
  • 浮動小数点ユニットはVFPv4-D16アーキテクチャをサポート
  • EdgeLockセキュア・エンクレーブ
メモリコントローラ
  • 最大2.4 GT/s x16 LPDDR4(インラインECC対応)
  • SD 3.0/ SDIO3.0/ eMMC5.1 x 3
  • Octal SPI x 1、SPI NORメモリおよびSPI NANDメモリをサポート
マルチメディア
  • 8ビットRGB/YUVパラレル・カメラ・インターフェース
  • 24ビット/ピクセル・パラレルRGB/YUVディスプレイ・インターフェース
    オーディオ:3x SAI, eARC SPDIF トランシーバー、中音質サウンド出力、8チャンネル PDMマイク入力を装備
セキュリティ
  • Root of Trust、ランタイム証明、トラスト・プロビジョニング、セキュア・ブート、キー管理、暗号化
ペリフェラル
  • USB 2.0 Type C x 2(PHY搭載)
  • Gbイーサネット x 2:同期用のAVBおよびIEEE 1588、低電力用のEEE(1つはTSN対応)
  • CAN-FD x 2
  • UART/USART/Profibus x 8、I2C x 8、SPI x 8、I3C x 2
  • 4ch、12ビットADC x 1
  • 32ピンFlexIOインターフェース(カメラ、バス、またはシリアルI/O)x 2

i.MX 93

i.MX 93アプリケーション・プロセッサは、i.MX製品ラインアップではじめてスケーラブルな Arm Cortex-A55 コアを搭載し、Linuxベースのエッジ・アプリケーションに同クラスでは最高レベルのパフォーマンスとエネルギー効率をもたらします。
Arm Cortex-M33 コアは、タイムクリティカルなリアルタイム処理と制御を行います。これにより、システム・デ ザインから外付けマイクロコントローラを削減することができます。
i.MX 93プロセッサは、産業用、IoT、および車載機器のパフォーマンスと電力効率を最適化するために、NXPの革新的なEnergy Flexアーキテクチャで構築されています。車載、産業用、民生用のIoT市場セグメントを対象とした豊富なペリフェラルを提供します。

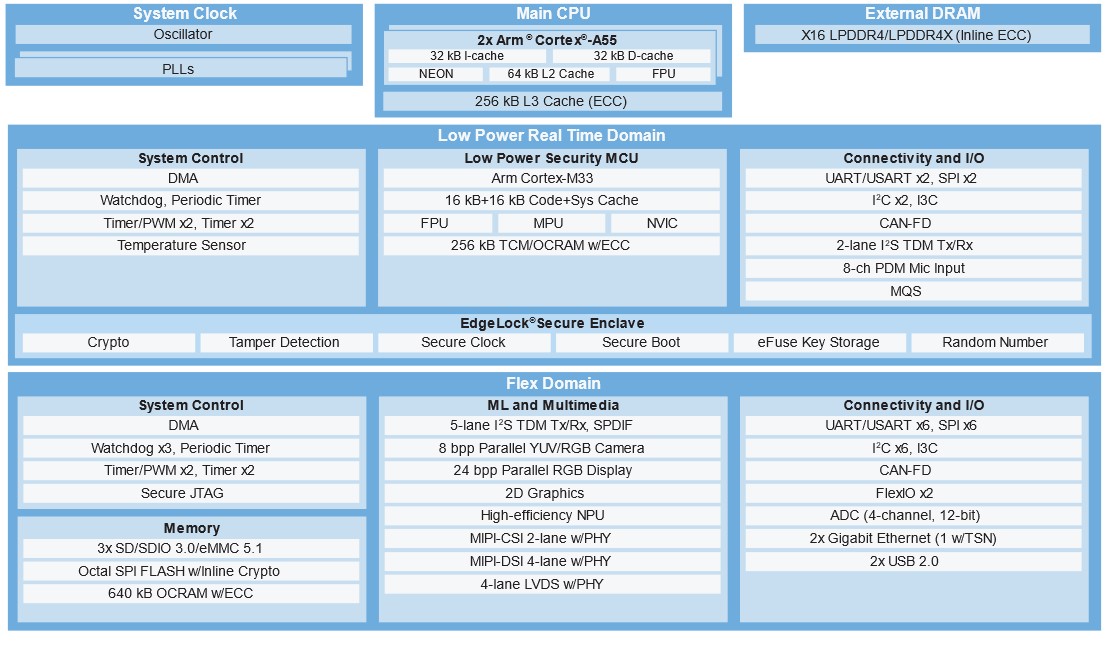

i.MX 93ブロック図

i.MX93ブロック図

データシート

各機能の特長

コア・コンプレックス
  • 2 x Arm® Cortex®-A55 @ 最大1.7 GHz
  • 32 KB/32 KB I/Dキャッシュ、64KB L2キャッシュ、ECC付き256KB L3キャッシュ
  • NEONを使用したメディア処理エンジン(MPE)
  • 浮動小数点ユニットはVFPv4-D16アーキテクチャをサポート
  • 低消費電力、セキュリティ用のArm Cortex-M33 @ 250Mhz
  • Arm Ethos U-65 microNPU
  • EdgeLockセキュア・エンクレーブ
メモリコントローラ
  • 最大3.7 GT/s x16 LPDDR4/LPDDR4X(インラインECC対応)
  • SD 3.0/ SDIO3.0/ eMMC5.1 x 3
  • Octal SPI x 1、SPI NORメモリおよびSPI NANDメモリをサポート
マルチメディア
  • 2Dグラフィックスアクセラレータ: ブレンディング/コンポジション、リサイズ、色空間変換用のハードウェア・コンポジッタ
  • ディスプレイ・インターフェース:1080p60 MIPI-DSI(4レーン、1.5 Gbps/レーン)x 1(PHY搭載)、720p60 LVDS(4レーン)x 1 、24ビット・パラレルRGBx1
  • カメラ・インターフェース:1080p60 MIPI-CSI(2レーン、1.5 Gbps/レーン)x 1(PHY搭載)
  • 8ビット・パラレルYUV/RGBx1
    オーディオ:I2S TDM x 7(32ビット @ 768 KHz)、SPDIF Tx/Rx、8チャネルPDMマイク入力 、MQS 中品質サウンド出力(シグマ–デルタ変調器)
セキュリティ
  • Root of Trust、ランタイム証明、トラスト・プロビジョニング、セキュア・ブート、キー管理、暗号化
ペリフェラル
  • USB 2.0 Type C x 2(PHY搭載)
  • Gbイーサネット x 2:同期用のAVBおよびIEEE 1588、低電力用のEEE(1つはTSN対応)
  • CAN-FD x 2
  • UART/USART/Profibus x 8、I2C x 8、SPI x 8、I3C x 2
  • 4ch、12ビットADC x 1
  • 32ピンFlexIOインターフェース(カメラ、バス、またはシリアルI/O)x 2

i.MX 95

i.MX 95アプリケーション・プロセッサ・ファミリーは、車載、インダストリアル、ネットワーキング、高度なヒューマン・マシン・インターフェース (HMI) など、幅広いエッジ・アプリケーションに対応します。
i.MX 95プロセッサは、高性能な演算処理、Arm Maliがもたらす没入感あふれる3Dグラフィックス、NXPの革新的な機械学習用NPUアクセラレータ、高速データ・プロセッシングと、統合されたEdgeLockセキュア・エンクレーブによるセキュリティ機能を組み合わせており、NXPのSafeAssure®プログラムに準ずる車載ASIL-BおよびインダストリアルSIL-2の機能安全に適合するように開発されています。

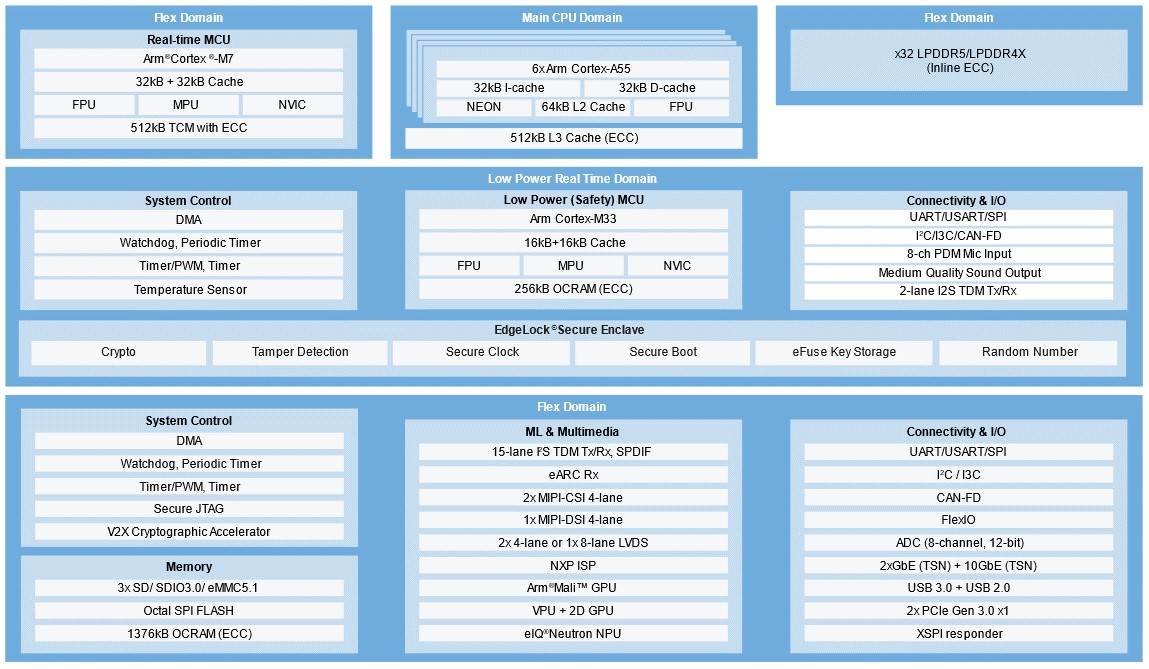

i.MX 95ブロック図

i.MX95ブロック図

各機能の特長

コア・コンプレックス
  • 6x Arm Cortex A55
  • ARM v8.2 完全 64 bit 対応, 合計896kB L2+L3 キャッシュ (ECC)
  • 1x Arm Cortex M33 及び 1x Cortex M7
  • ARM v8M Trustzone M 対応, 16kB+16kB / 32kB+32kB キャッシュ (ECC)
  • 512kB / 512kB TCM/オンチップ SRAM (ECC)
  • 高性能 NPU搭載
メモリコントローラ
  • 最高 6.4GT/s x32 LPDDR4X/5 (w/ インライン ECC)
  • 3x SD 3.0/ SDIO3.0/ eMMC5.1
  • 1x Octal SPI, SPI NOR や SPI NAND メモリ対応
マルチメディア
  • 50 GFLOPS 3D GPU, OpenGL® ES 3.2, Vulkan® 1.2, OpenCL 3.0
  • 4kp30 H.265 & H.264 デコード/エンコード
  • ディスプレイコントローラ (同時に最大 3ディスプレイ表示):
    • 1x 333Mpixel/s MIPI DSI (4 レーン, 2.5Gbps/レーン): 4kp30 または 3840x1440p60
    • 最大1080p60 LVDS Tx (2x 4レーン または 1x 8レーン)
  • カメラ・インターフェース:
    • 500Mpixel/s MIPI-CSI 及び ISP (2x 4 レーン, 2.5Gbps/レーン) w/ PHY (1 mux’d w/ DSI)
    • 最大2x4kp30, 4x1080p60, or 8x1080p30 カメラ w/ MIPI 仮想チャンネル
  • オーディオ:
  • 17レーン I2S TDM (32 bit @ 768KHz), SPDIF Tx/Rx, eARC Rx
  • 8 チャンネル PDM マイク入力+ MQS: 中品質サウンド出力
セキュリティ
  • Root of Trust、ランタイム証明、トラスト・プロビジョニング、セキュア・ブート、キー管理、暗号化
ペリフェラル
  • 2x PCIe Gen 3.0 (各1レーン)
  • 1x USB 3.0(PHY搭載), 1x USB2.0(PHY搭載)
  • 2x Gb Ethernet TSN (1 w/ Pre-empt); 1x 10GE TSN; and EEE
  • U5x CAN-FD, 8x UART/USART/Profibus, 8x I2C, 8x SPI, 2x I3C, XSPI レスポンダー
  • 1x 8-ch, 12 bit ADC
  • 2x 32-pin FlexIO インターフェース (バスまたはシリアル I/O)
