NXP Semiconductors / I2C LEDコントローラ

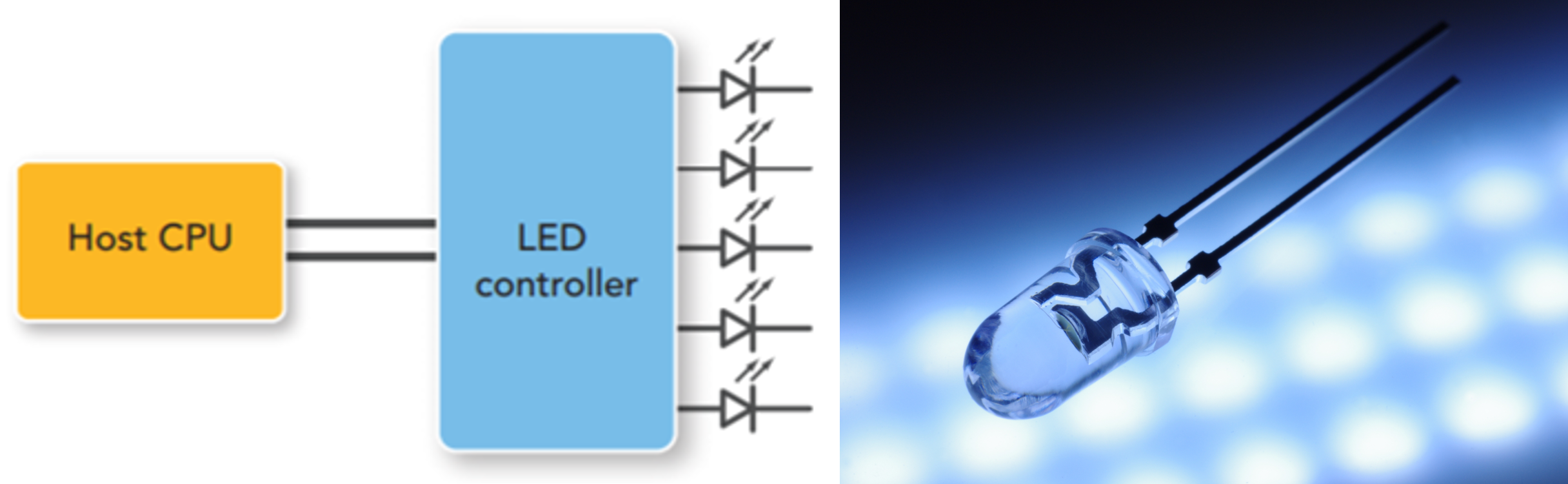

I2C LEDコントローラは、今日最も普及しているデバイスおよびアプリケーションのひとつでコア機能を実現します。携帯電話等のキーパッドに対するLEDの点滅および調光制御、およびステータスLEDを制御します。
LEDコントローラICは、LCDディスプレイのホストプロセッサの負荷を軽減しながら、より高度なステータス表示の制御や照明の制御にも使用できます。
主な特長
- ● 複数ストリングのLEDドライバ（オン、オフ、プログラム可能な速度で点滅）
- ● 0.59 Hz〜152 Hz（1.69秒〜6.58ミリ秒）の範囲でプログラム可能な調光
- ● LEDドライバとして使用しない入出力は通常のGPIOで使用可能
- ● 内蔵発振器は外付け部品不要
| 出力制御方法 | 代表的な製品 | アプリケーション例 | 製品の強み |
| 電圧スイッチング | PCA9632 | 民生，ポータブル機器 | 調光/混色用PWM制御・出力4本 低消費電力型をラインナップ：PCA9632 |
| PCA9633 | |||
| 電圧スイッチング | PCA9685※ | ゲーム, ホームオートメーション, 産業機器 |
多出力型 MCUのGPIOピンを節約 |
| 定電流 (I2C) |
PCA9955B※ | バックライト，車載， 調光付き自動明滅の必要な機器 |
定電流出力によるLED電流のきめ細かい制御，高効率放熱パッケージ， 制御の効率化・簡略化を可能にする内部レジスタ群と1MHz I2Cインターフェース |
| PCA9956B※ | |||
| 定電流 (SPI) |
PCA9745B | バックライト，車載， 調光付き自動明滅の必要な機器 |
定電流出力によるLED電流のきめ細かい制御， 高効率放熱パッケージ，制御の効率化・簡略化を可能にする 内部レジスタ群とSPIインターフェース |
※Product Longevity

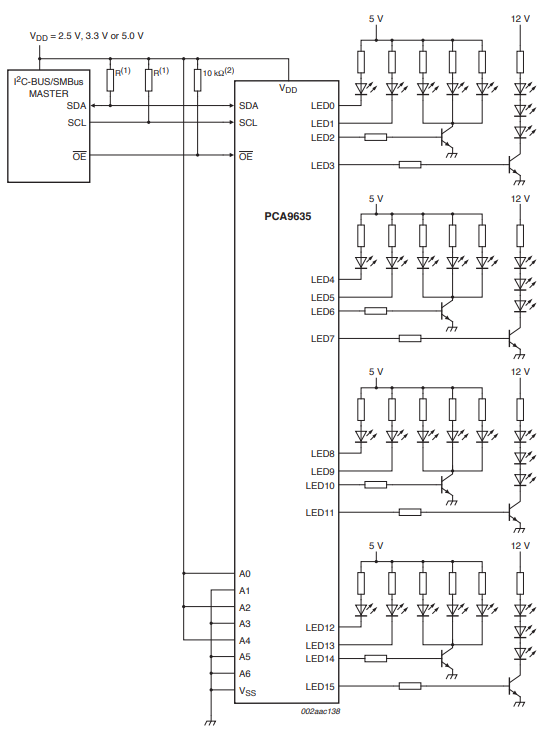

PCA9635：電圧スイッチ LEDコントローラのアプリケーション例

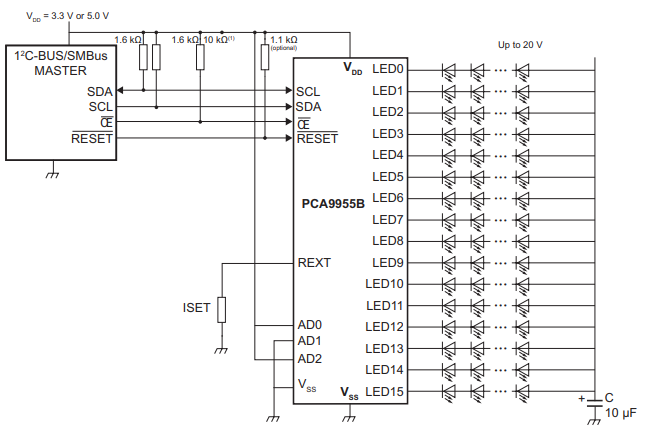

PCA9955B：定電流 LED ドライバのアプリケーション例
