NXP Semiconductors / CANトランシーバ

NXPのCAN(コントローラ・エリア・ネットワーク)と、CAN-FD(CAN with Flexible Data Rate)は自動車業界の高速CANアプリケーション向けに設計されており、CANプロトコル・コントローラを備えたマイクロコントローラと2線式CAN物理バス間のインターフェースで差動送受信機能を提供します。
高いEMC性能、優れた品質、マルチソースに対応したNXPの製品ラインアップは、あらゆるCAN 機能と省電力モードをカバーしています。
100年に一度の変革期である自動車業界の自動運転、電動化、車のスマホ化と言われるSDV(Software Defined Vehicle) のイノベーション新時代に対して、将来的にはより大規模で、より柔軟性、より安全な車載用高速インターフェースを自動車および産業用ネットワークに対して製品をご提案します。
スタンバイモード、スリープモード、パーシャルネットワーキングと段階的な省電力化に対して製品を取り揃えており、供給性を改善したマルチソースのSOI3+製品、複数内蔵タイプのCANトランシーバ製品をご用意しております。

CAN-FD製品(5Mbps以下)

フレキシブル データ レートを備えた高速 CAN (CAN FD)

NXPのCAN FD は、従来の HS-CAN ネットワークに比べて大幅な速度向上を実現し、CAN FD フレームのデータ フェーズのビット レートを従来の 500 kbps から 2 または 5 Mbps まで高速化します。これと最大ペイロード サイズの 8 バイトから 64 バイトへの増加を組み合わせることで、CAN ネットワークの全体的なネット スループットが大幅に向上し、次世代の CAN ネットワークのニーズに対応できるようになります。
NXP は、ISO11898-2:2016 に準拠し、すべての標準 CAN 機能と電力モードを網羅し、最大 5 Mbps の動作を保証する CAN FD トランシーバの完全なポートフォリオを提供します。

CAN-FD推奨品ポートフォリオ

CAN Bus Robustness/
Low Power Mode
CAN FD CAN SIC
STANDARD +SECURE ISOLATION STANDARD
< 42V 58V 40V 58V 58V 40V
ベーシック TJA1057B|C
TJA1057G(/3)
TJA1051(/3)
スタンバイモード TJA1044B|C|D|E
TJA1044G(/3)
TJA1042B|C
TJA1042G(/3)
TJA1152A|B TJA1052i TJA1462A|B
デュアルチャンネル
スタンバイモード
TJA1448A|C(w/VIO)
TJA1046(w/o VIO)
TJA1059
スリープモード TJA1443A TJA1043 TJA1153A TJA1463A|B
パーシャル
ネットワーキング
TJA1145A

※赤字の製品はSOI3+製品です

CANトランシーバ各動作モードの仕組み

NXPのCAN トランシーバは車載アプリケーションからの厳しい低消費動作の各種要件を満たすために、条件に応じた動作モードの製品を使用することで各種要件を満たすことが可能になります。以下に、それぞれの動作モードの違いについて説明します。

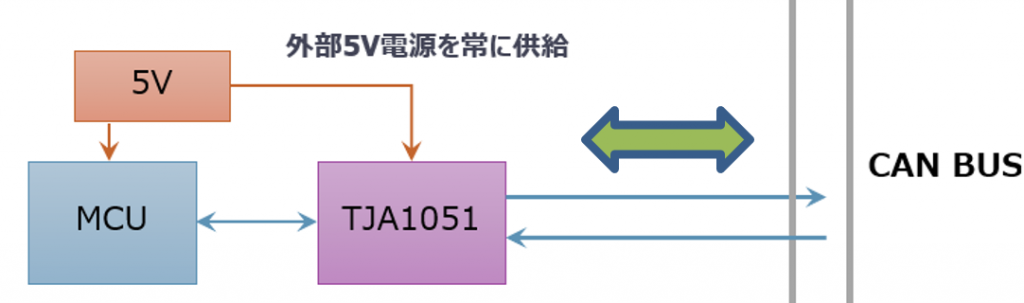

ベーシック(ノーマル)

  • ノーマルモードの製品は、動作中に低消費モードを使用した動作を使用せず、
    CANトランシーバに5V電源が供給されている間は常にCAN通信を実現する
    ケースで使用される

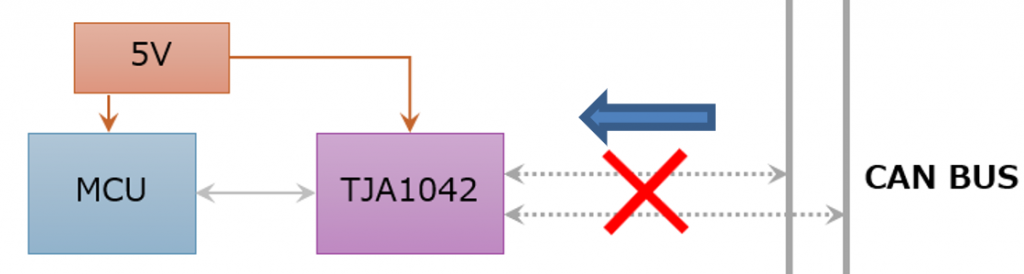

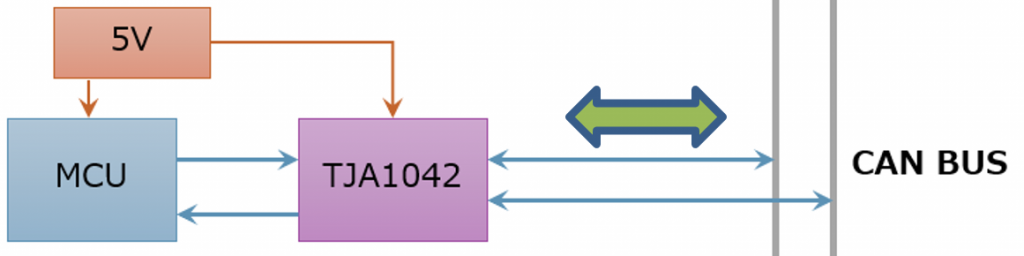

スタンバイモード

スタンバイモードの製品は、低消費モード中にバスラインよりwake-upフレームを受けると、MCUにwake-upを通知し、MCUがCANトランシーバにwakeを制御しCANトランシーバはノーマルモードに移行し、CAN通信が可能になります。

  • スタンバイモード中:
    バスライン⇒CANトランシーバにwake-upフレーム
    CANトランシーバ⇒MCUにwake-upを通知



  • MCU⇒CANトランシーバをwake制御
    CANトランシーバ:ノーマルモードに移行
    ⇒CAN通信が可能

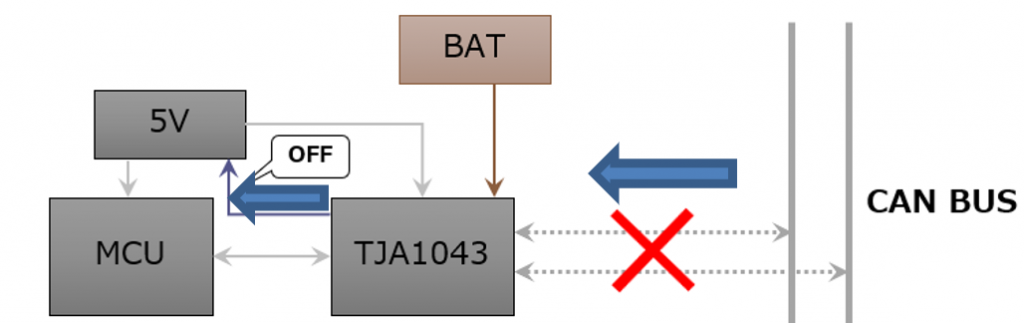

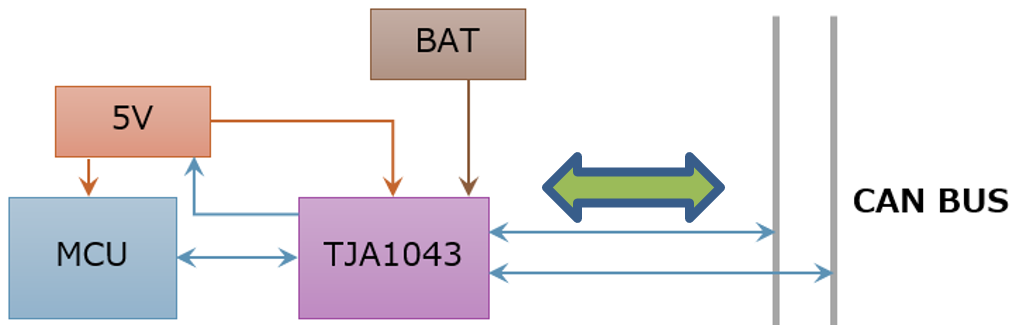

スリープモード

スリープモードの製品は、MCUと電源がオフの状態の低消費システム中にバスラインよりwake-upフレームを受けると、電源を起動しMCUがwakeし、MCUがCANトランシーバにwakeを制御することでCANトランシーバはノーマルモードに移行し、CAN通信が可能になります。

<
  • スリープモード中
    MCUと電源がオフの状態
    CANトランシーバはBATに直接接続(低消費動作)
    バスライン⇒CANトランシーバにwake-upフレーム
    INH端子制御で電源を起動



  • 電源が起動⇒MCUがwake
    MCU⇒CANトランシーバをwake制御
    CANトランシーバ:ノーマルモードに移行
    ⇒CAN通信が可能

対応製品

CAN Bus Robustness/
Low Power Mode
12Vバッテリー 24Vバッテリー
ベーシック TJA1057 TJA1051
スタンバイモード TJA1044 TJA1042
スリープモード TJA1443A TJA1043

その他のCANトランシーバ製品

レガシーCANトランシーバ製品

NXPのCAN トランシーバは幅広い用途に使用できます。1Mbps以下の低データレートのアプリケーションでは、NXP はシングルワイヤおよびフォールト トレラント CAN を提供しています。自動車用 CAN のほかに、NXP は産業用ネットワークのアプリケーション向けに産業グレードの CAN トランシーバも提供しています。CAN MCU インターフェイスを提供しない特定の CAN アプリケーション向けに、NXP はスタンドアロン CAN コントローラを提供しています。
High Speed CAN:1Mbps以下

メーカー製品サイト

絶縁CANトランシーバ製品

NXP の絶縁型高速 CAN トランシーバは、電気自動車や産業用アプリケーションの高電圧ドメインに CAN ネットワークを安全に接続し、コストと基板スペースを大幅に節約します。

メーカー製品サイト
