NXP Semiconductors / 3rd party(AzureWave Technologies社)
AzureWave Technologies社は本社を台湾に有するワイヤレス接続および画像処理ソリューションの世界的な大手プロバイダーです。
超小型ワイヤレスモジュールおよびデジタルカメラモジュールは、パーソナルおよび産業用コンピューター、モバイルおよびインターネットデバイス、家電製品、自動車部品、製造施設などに幅広くご利用頂けます。
Wi-Fi®+Bluetooth®モジュール
製品ラインアップ
| モジュール名 | チップ名 | フォーム ファクタ |
大きさ | Wi-Fi 規格 |
Bluetooth 規格 |
インター フェース |
電波認証 | |
| L x W x H mm |
||||||||
| 802.11n | AW-NM191NF | 88W8801 | M.2 1216 | 12 x 16 x 1.95 | 11b/g/n | N/A | SDIO | CE/FCC/JP |
| AW-NM191NF-E | M.2 1216 | 12 x 16 x 1.95 | ||||||
| AW-NM191MA | M.2 2230 | 22 x 30 x 2.91 | ||||||
| AW-AM510 | IW416 | LGA | 12 x 12 x 2 | 11a/b/g/n | BT5.2 | SDIO + UART | CE/FCC/ IC/JP |
|
| AW-AM510-I | LGA | 12 x 12 x 2 | ||||||
| AW-AM510MA | M.2 2230 | 22 x 30 | ||||||
| AW-AM510MA-I | M.2 2230 | 22 x 30 | ||||||
| 802.11ac | AW-CM276NF | 88W8997 | M.2 1216 | 12 x 16 x 1.85 | 11a/b/g/n/ac | BT5.3 | PCIe+UART SDIO+UART |
CE/FCC/ IC/JP NCC/AU/NZ/ India |
| AW-CM276MA | M.2 2230 | 22 x 30 x 2.85 | ||||||
| AW-CM358 | 88W8987 | LGA | 12 x 12 x 1.65 | 11a/b/g/n/ac | BT5.2 | SDIO+UART | CE/FCC/ IC/JP |
|
| AW-CM358MA | M.2 2230 | 22 x 30 x 2.45 | ||||||
| AW-CM358-AN | LGA | 28 x 18 x 2.65 | ||||||
| 802.11ax | AW-XM458 | 88W9098 | LGA | 20 x 18 x 2.85 | 11a/b/g/n/ac/ax | BT5.3 | PCIe+UART SDIO+UART |
CE/FCC/IC/JP |
| AW-XM458MA | M.2 2230 | 28 x 30 x 3.6 | ||||||
| AW-XM553 | IW611 | LGA | 12 x 12 2 | 11a/b/g/n/ac/ax | BT5.2 | SDIO+UART | CE/FCC/ IC/JP |
|
| AW-XM549 | IW612 | LGA | 12 x 12 2 | 11a/b/g/n/ac/ax +802.15.4 |
BT5.2 | SDIO+UART+SPI | CE/FCC/ IC/JP |
|
| マイコン内臓 | AW-CU300V2 | 88MW320 | LGA | 23 x 15x 2.35 | 11a/b/g/n | N/A | － | CE/FCC/ IC/JP MEXICO/ ARGENTINA/ BRAZIL |
※電波認証 CE：EU加盟国 FCC:アメリカ IC：カナダ JP：日本 NCC：台湾 AU：オーストラリア NZ：ニュージーランド India：インド
MEXICO：メキシコ ARGENTINA：アルゼンチン BRAZIL：ブラジル
 |
 |
 |
 |
| M.2 1216 | M.2 2230 | LGA | 内臓アンテナ |
Wi-Fi 4 AW-AM510
AW-AM510を使用することにより、設計柔軟性、SMTプロセスでの高い成功率、短い開発サイクル、市場投入投入までの時間短縮が達成され、Wi-Fi、Bluetoothを容易にシステムに統合することができます。

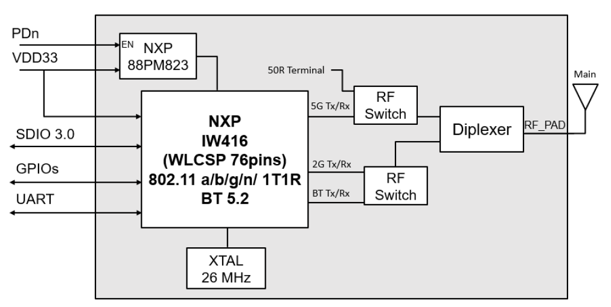

AW-AM510ブロック図
モジュール情報
| チップ | NXP IW416 |
| ホストインターフェイス | PCIe for Wi-Fi, UART for Bluetooth |
| サイズ | 12 mm(W) x 12 mm(L) x 2mm(H) |
| パッケージ | LGA |
| アンテナ | ANT(Main) Wi-Fi/Bluetooth → TX/RX |
| 重さ | 0.2 g |
| 動作温度 | 0～70℃ |
通信情報
| Wi-Fi | Bluetooth | |
| 対応規格 | IEEE 802.11 a/b/g/n | Bluetooth5.2 |
| 周波数帯 | ・2.4 GHz：2.412 ~ 2.472 GHz ・5 GHz：5.15 ~5.825G Hz |
2402～2483MHz |
| 変調方式 | DSSS, OFDM, DBPSK, DQPSK, CCK, 16 QAM, 64 QAM |
・Header GFSK ・Payload 2M: π/4 DQPSK ・Payload 3M: 8DPSK |
| データレート | ・802.11b : 1, 2, 5.5, 11Mbps ・802.11a/ g : 6, 9, 12, 18, 24, 36, 48, 54Mbps ・802.11n :72 Mbps (20 MHz channel), 150Mbps (40 MHz channel) |
－ |
| セキュリティ | WPA3, WPA2, WPA2 and WPA mixed mode, WEP | AES |
Wi-Fi 5 AW-CM276NF
Wi-Fi 5 wave-2、2x2 MU-MIMOコンボソリューションで、Bluetooth5.3をサポートしています。
設計の強化および低消費電力の28nmプロセス技術により、既存のソリューションと比較して最大40%の消費電力の削減を実現します。

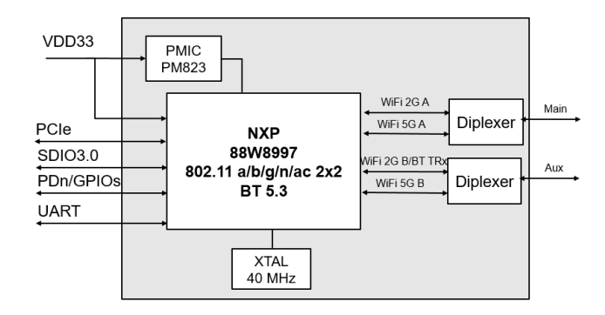

AW-CM276NFブロック図
モジュール情報
| チップ | NXP 88W8997 |
| ホストインターフェイス | PCIe/SDIO for Wi-Fi, UART for Bluetooth |
| サイズ | 12 mm(W) x 16 mm(L) x 1 .85mm(H) |
| パッケージ | M.2 1216 |
| アンテナ | ・I PEX MHF4 Connector Receptacle (20449) ・Main Wi-Fi → TX/RX ・Aux Wi-Fi → TX/RX |
| 重さ | 0.5 g |
| 動作温度 | -30~85℃ |
通信情報
| Wi-Fi | Bluetooth | |
| 対応規格 | IEEE 802.11 a/b/g/n/ac | Bluetooth 2.1 and 3.0 +Enhanced Data Rate (EDR) + BT 5.3 |
| 周波数帯 | ・2.4 GHz：2.412 ~ 2.484 GHz ・5 GHz：4.915 ~ 5.925GHz |
2402~2480MHz |
| 変調方式 | DSSS, OFDM, DBPSK, DQPSK, CCK, 16 QAM, 64 QAM, 256 QAM |
GFSK , π/4 DQPSK , 8DPSK |
| データレート | ・802.11b: 1, 2, 5.5, 11Mbps ・802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54Mbps ・802.11n: up to 150Mbps-single ・802.11n: up to 300Mbps-2×2 MIMO ・802.11ac:up to 192.6Mbps (20MHz channel) ・802.11ac:up to 400Mbps (40MHz channel) ・802.11ac:up to 866.7Mbps (80MHz channel) |
－ |
| セキュリティ | ・WAPI ・WEP 64-bit and 128-bit encryption with H/W TKIP processing ・WPA/WPA2/WPA3 ・AES-CCMP hardware implementation as part of 802.11i security standard |
AES |
Wi-Fi 6 AW-XM458
同時デュアルWi-FiおよびデュアルモードBluetooth5.3アーキテクチャを備えた、最新のIEEE 802.11ax標準に基づく業界初のWi-Fi 6ソリューションです。
88W9098コンボソリューションは、優れた信頼性、強化されたセキュリティを実現し、IoT、アクセスおよび産業市場向けの高性能で柔軟なソリューションを実現します。

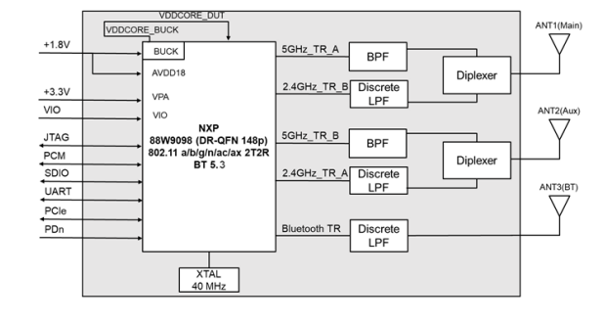

AW-XM458ブロック図
モジュール情報
| チップ | NXP 88W9098 |
| ホストインターフェイス | ・PCIe , SDIO for Wi-Fi ・UART for Bluetooth |
| サイズ | 20 mm x 18 mm x 2.8 mm |
| パッケージ | LGA |
| アンテナ | ・ANT1(Main)：WiFi_A → TX/RX ・ANT2(Aux)：WiFi_B → TX/RX ・ANT3(BT): BT |
| 重さ | 1.9g |
| 動作温度 | -40~85℃ |
通信情報
| Wi-Fi | Bluetooth | |
| 対応規格 | IEEE802.11 a/b/g/n /ac/ax | Bluetooth5.3 |
| 周波数帯 | ・2.4 GHz：ISM Bands 2.412~2.472 GHz ・5.15~5.25 GHz (FCC UNII low band) for US/Canada and Europe ・5.25~5.35 GHz (FCC UNII middle band) for US/Canada and Europe ・5.47~5.725 GHz for Europe ・5.725~5.825 GHz (FCC UNII high band) for US/Canada |
2402~2483MHz |
| 変調方式 | DSSS,OFDM,DBPSK,DQPSK,CCK,16QAM,64QAM,256QAM,1024QAM | ・Header GFSK ・Payload 2M: π/4 DQPSK |
| データレート | ・802.11b: 1, 2, 5.5, 11Mbps ・802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54Mbps ・802.11n: up to 150Mbps-single ・802.11n: up to 300Mbps-2×2 MIMO ・802.11ac:up to 192.6Mbps (20MHz channel) ・802.11ac:up to 400Mbps (40MHz channel) ・802.11ac:up to 866.7Mbps (80MHz channel) ・802.11ax:2.4GHz up to 458Mbps, 5GHz up to 1.2Gbps |
－ |
| セキュリティ | WPA/WPA 3 | AES |
Wi-Fi+Bluetooth SoM
NXPのWi-Fi+Bluetoothデバイスが搭載されたAzureWaveのモジュール＋i.MX 8M シリーズを組み合わせたSoM（System on Module）を用意しています。
構成内容は、SoC(i.MX)、DRAM、Flash、Wi-Fi + Bluetoothモジュール、PMICです。
CPU周りの設計工数を削減することが可能となり、動作確認済みの環境で即時評価可能です。
製品ラインアップ
| i.MX 8M Plus | i.MX 8M Mini | i.MX 8M Nano | ||||||
| Armコア | Arm® Cortex®-A53 Arm® Cortex®-M7 |
Arm Cortex-A53 Arm Cortex-M4 |
Arm Cortex-A53 Arm Cortex-M7 |
|||||
| 型番 | AW-PU580 | AW-PU500 | AW-PU510 | AW-PU530 | AW-PU551 | AW-PU552 | AW-PU570 | |
| フォーム ファクタ |
SMARC 2.1 82 x 50mm |
Stamp SMT 46 x 39mm LGA |
SMARC 2.1 82 x 50mm |
Stamp SMT 46 x 39mm LGA |
||||
| eMMC | 16GB | 4/16GB | 16GB | 4/16GB | ||||
| RAM | LPDDR4 6GB |
LPDDR4 1GB |
LPDDR4 1/2GB |
LPDDR4 1GB |
DDR3L 512MB |
LPDDR4 1GB |
||
| イーサネット | 1x 10/100/1000M |
|||||||
| ワイヤレス | 802.11ac 2×2 Bluetooth 5 |
－ | 802.11ac 1×1 Bluetooth 5 |
802.11ac 2×2 Bluetooth 5 |
802.11ac 1×1 Bluetooth 5 |
802.11ac 2×2 Bluetooth 5 |
||
| 電波認証※ | CE/FCC/IC/NCC /AU/NZ/JP/India |
－ | CE/FCC/IC/JP | CE/FCC/IC/NCC /AU/NZ/JP/India |
CE/FCC/IC/JP | CE/FCC/IC/NCC /AU/NZ/JP/India |
||
※電波認証 CE：EU加盟国 FCC:アメリカ IC：カナダ JP：日本 NCC：台湾 AU：オーストラリア NZ：ニュージーランド India：インド

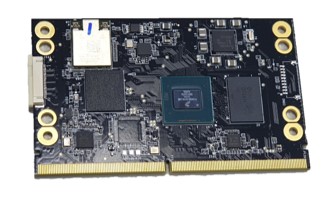

AW-PU580
Host CPUであるi.MX 8M Plusは、機械学習、ビジョン、高度なマルチメディア、および産業用IoTアプリケーションに適しています。
CPU周りの設計工数を削減することが可能となり、動作確認済みの環境で即時評価可能です。

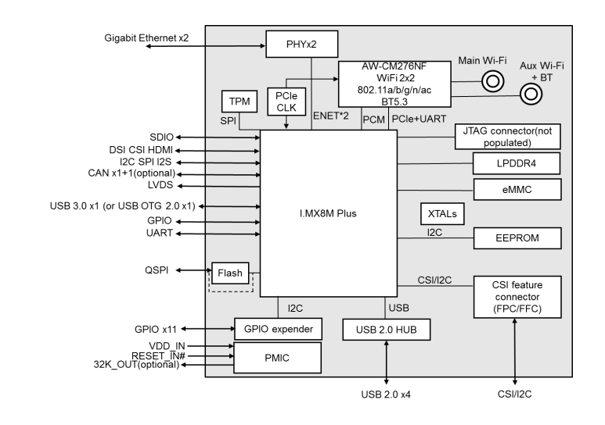

AW-PU580ブロック図
AW-PU580機能一覧
| SoM名称 | AW-PU580 |
| Host CPU | NXP i.MX 8M Plus |
| CPU Speed(frequency) | Up to 1.8GHz |
| Wi-Fiモジュール | AW-CM267NF |
| 対応規格 | IEEE 802.11a/b/g/n/ac 2T2R Bluetooth 5.3 |
| インターフェース | ・USB 3.0 x1(or USB 2.0 OTG x1) + USB2.0 x4 ・uSDHC x1 ・Gigabit Ethernet controller x2 ・MIPI CSI x1 ・MIPI DSI x1 ・UART x3 ・ECSPI x1 ・I2S x2 ・HDMI eARC x2 ・I2C x1 |
| RAM | Up to 6GB(48Gb) 32bit LPDDR4-4000 |
| Flash | 16GB(128Gb) eMMC 5.1 (Option) |
| サイズ | 82mm x 50mm x 5.1mm |
| フォームファクタ | SMARC 2.1 short size |
