Infineon Technologies / パワー半導体(ソリッドステートアイソレーター)
ISSIシリーズ
ISSIシリーズは様々なMOSFETやSiC、IGBTを使用したソリッドステートリレー(SSR)アプリケーションに電気的に絶縁されたゲート駆動を提供します。
これにより1000 V / 100 Aを超える負荷を制御できるカスタムソリッドステートリレーを作成可能です。
コアレストランス技術によって、絶縁バリアをまたいだエネルギー伝送が可能で様々なパワーデバイスを駆動できます。
絶縁された出力側に電源回路を追加する必要がなく、トータル実装面積の削減とコスト低減に寄与できることが大きな利点です。
また革新的な保護機能を備えているため、信頼性が高く堅牢なソリッドステートリレーを設計可能とし、
従来のソリッドステートリレーに対して、電力損失を最大70%削減します。
特長
- ● 高い絶縁性能 ：最大5.7 kV rmsのガルバニック絶縁により、信頼性の高い絶縁バリアを実現可能
- ● 高速応答：高速ターンオン/ターンオフが可能で、迅速なスイッチングを実現可能
- ● 保護機能：過電流保護や加熱保護などの保護機能を備え、システムの安全性向上に寄与
- ● コンパクトな設計：小型で軽量な設計により、スペースの限られたアプリケーションにも最適
- ● 長寿命と高信頼性：電気機械式リレーに比べて接点バウンスがなく、静音性が高く、長寿命

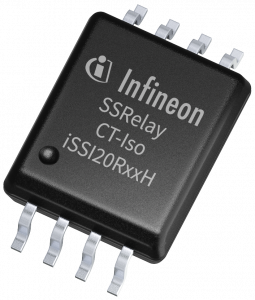

ISSI20RxxH：8ピン

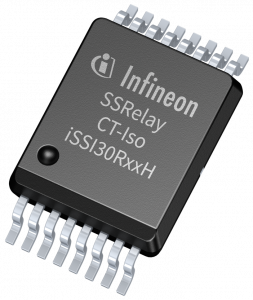

ISSI0RxxH：16ピン
ピン早見表
| 製品 | Logicピン (VCCピンと独立) |
TSピン | CSピン | TS/CSピン (一方を選択) |
MCピン | BUFピン |
| ISSI20R02H | － | － | － | ○ | ○ | － |
| ISSI20R03H | － | ○ | ○ | － | － | － |
| ISSI20R11H | ○ | － | － | ○ | － | ○ |
| ISSI30R11H | ○ | ○ | ○ | － | ○ | ○ |
| ISSI30R12H | ○ | ○ | ○ | － | ○ | ○ |
