Infineon Technologies / レーダーセンサー

メーカー情報を見る

インフィニオンの民生・工業用途向けレーダーセンサーは24GHz帯と60GHz帯の2種類の帯域の製品がラインアップされています。
24GHzレーダーは長距離検知や低負荷システムに適し、60GHzレーダーは高分解能を活かした人感・在室・バイタル検知を実現します。用途に応じて最適なセンシングソリューションを提供します。

XENSIV^™ 60GHz ミリ波レーダーセンサー

インフィニオンの高集積なXENSIV^™ 60GHz レーダーミリ波センサーソリューションは、その小さなフォームファクタと低い消費電力を活かして、さまざまなアプリケーションにおいて斬新な直感的センシング機能を実現します。

レーダーは、監視、照明、スマート家電において、近距離測位向けの強力なセンサーであることが実証されています。さらに、インフィニオンの60GHzレーダーセンサーは民生機器、ヘルスケア、運転アシストや産業用アプリケーションにおけるバイタル情報の追跡にも使用されています。

実現できる機能一覧

機能	特長	BGT60LTR11BAIP	BGT60LTR11AIP	BGT60TR13C BGT60CUTR13AIP

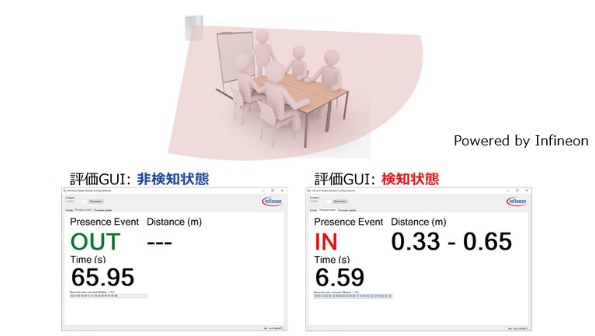

動き検出人勧検知	3cmから7mまで検出可能環境要因に左右されない高精度な人感検出自動的なパワーON/OFF機能による省エネと製品寿命延長 OLEDスクリーンの焼き付き防止	〇	〇	〇
距離、速度	距離、速度の測定正確な距離、速度測定と、（液体の）容量レベル測定	－	〇	〇
ジェスチャー	ミリメートル以下の動きの検出 HMI：便利で直感的なコントロールプライバシーを保護したタッチレス・インタラクション	－	〇	〇
バイタルセンシング	プライバシーを侵害する事なく、バイタル情報をトラッキング睡眠分析 / 病気の検出非接触での勘定測定	－	〇	〇
セグメンテーション / トラッキング	速度+垂直 / 水平角度測定オーディオ・ビーム・ステアリングエアコン制御などのための3次元測定（距離、角度）	－	－	〇
転倒検知	プライバシーを保護した人の転倒を検知高齢者の安全性向上	－	－	〇

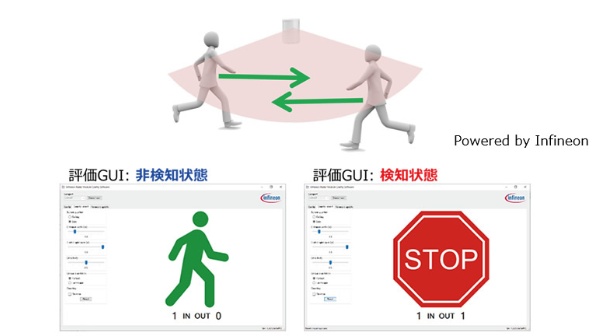

入退出カウント	人の流れ / カウント最適化されたスマート・ビルディング・コントロール部屋への入退室管理	－	－	〇

製品ラインアップ

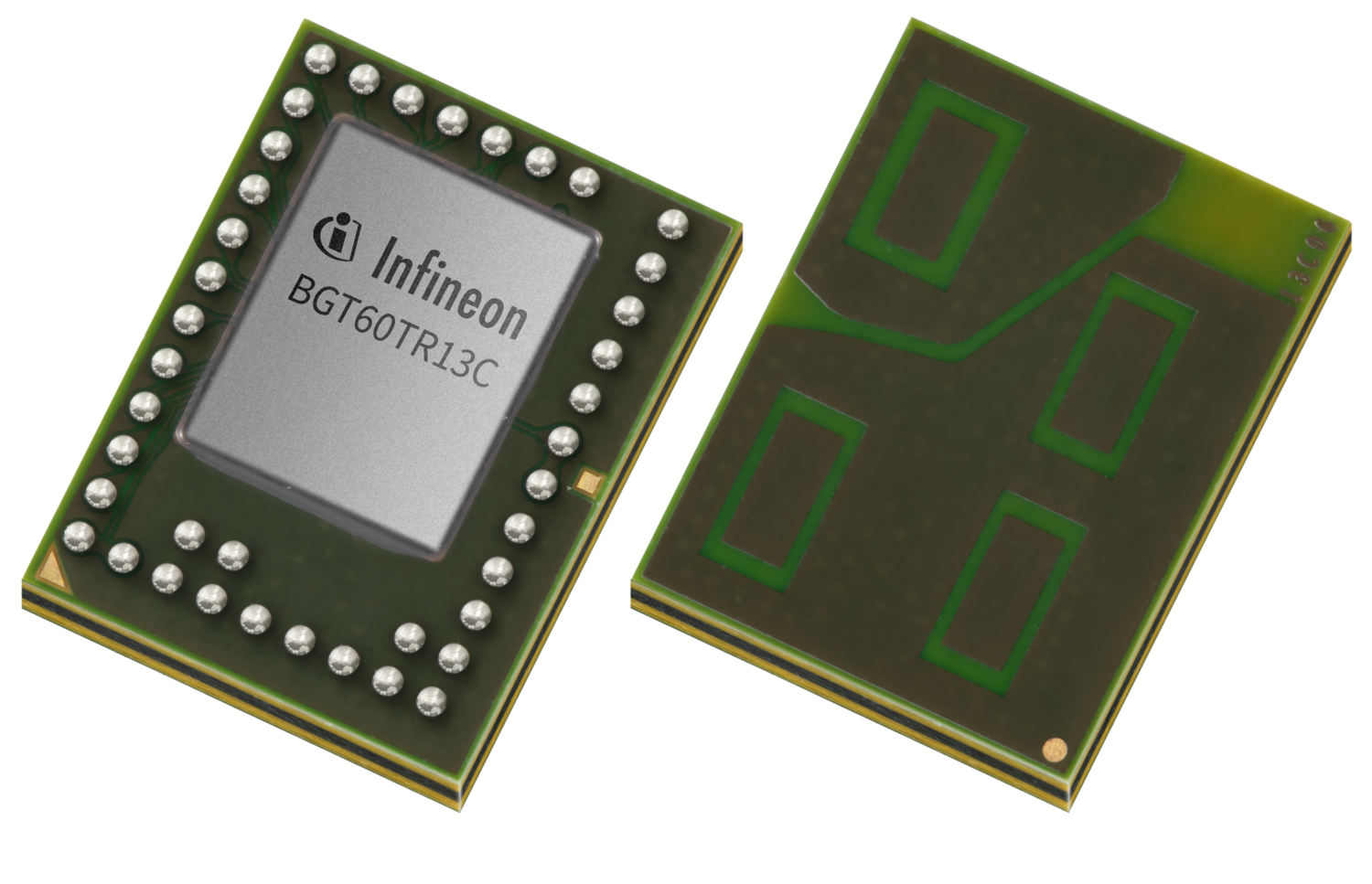

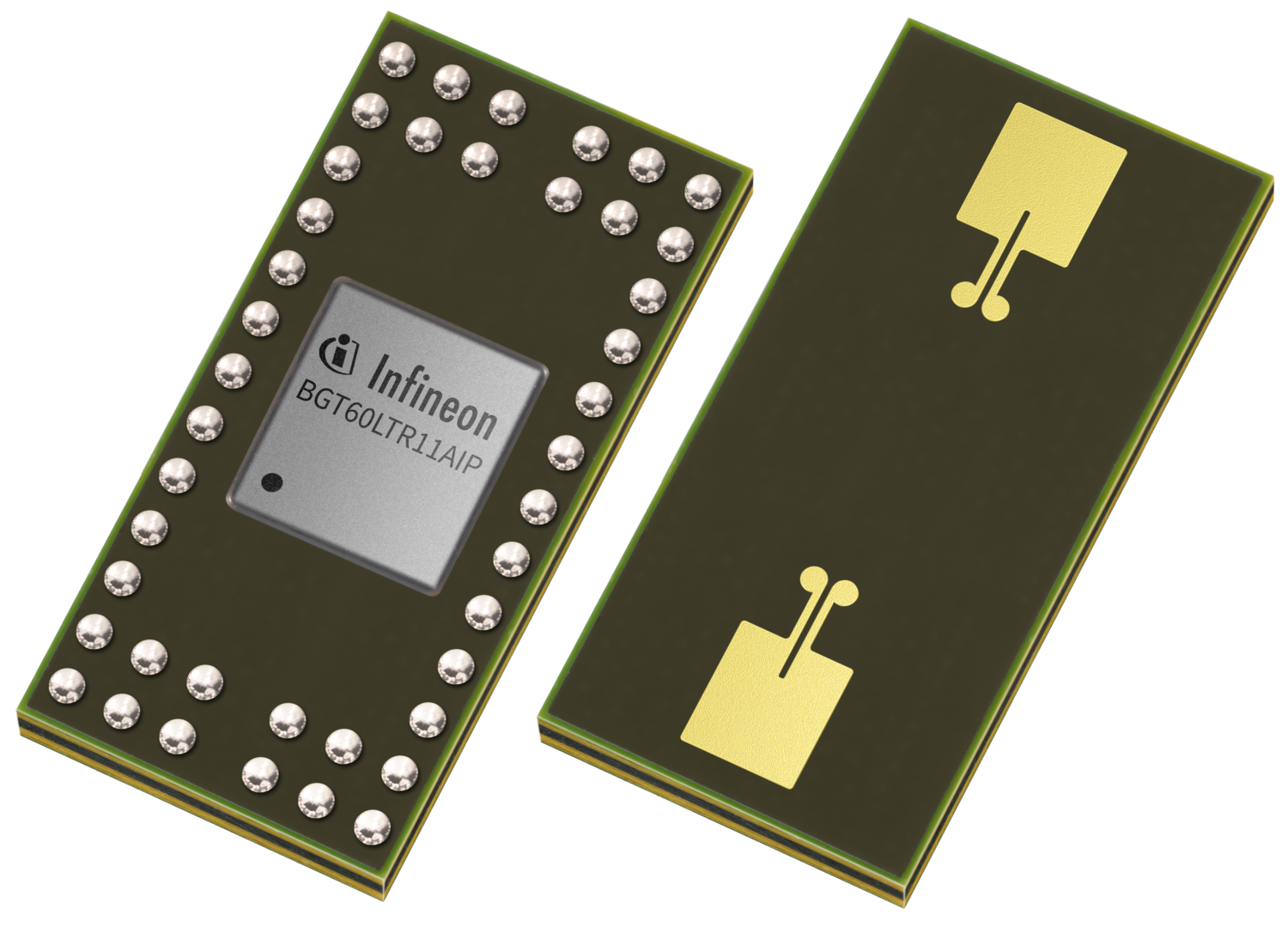

製品	BGT60LTR11BAIP	BGT60UTR11AIP	BGT60TR13C	BGT60CUTR13AIP
	完全自律モード(マイコン不要)搭載ドップラーレーダー	1次元測定用超小型FMCWレーダー	3次元測定が可能な小型FMCWレーダー	自立モード搭載 3次元測定が可能な小型FMCWレーダー
	6.7 × 3.3 mm	4.05 × 4.05 mm	6.5 × 5.0 mm	6.05 × 4.3 mm
特長	MCUレスでスマートなセンシングが可能、費用対効果も高い	コスト効率の高い超小型FMCW レーダーチップ	位置検知、トラッキング、ジェスチャーを含む高度なレーダーセンシングが可能	位置検知、トラッキング、ジェスチャーを含む高度なレーダーセンシングが可能 MCUレスで起動可能
動作モード	検出器一体型ドップラーレーダー	FMCW (5.6GHz帯域幅)	FMCW (5.5GHz帯域幅)	FMCW (7GHz帯域幅)
アンテナ	送信：1 / 受信：1	送信：1 / 受信：1	送信：1 / 受信：3	送信：1 / 受信：3
使用例	・人感検知・存在検知（近距離）	・存在検知・ジェスチャー・バイタルセンシング・人の距離検出	・存在検知・ジェスチャー・バイタルセンシング・人の位置検出（距離・角度）・セグメンテーション・トラッキング	・存在検知・ジェスチャー・バイタルセンシング・人の位置検出（距離・角度）・セグメンテーション・トラッキング
対象アプリケーション	照明、モニター、テレビ、カメラ、 IoT/スマートホーム・アプリケーションドア・オープナー、トイレ等	スマートホーム、スマート家電ヘルスケア機器、テレビ、ノートパソコン、サービスロボット等	スマートフォン、ノートパソコンスマートホームアプリケーションヘルスケア&ベビーケア機器等	スマートフォン、ノートパソコンスマートホームアプリケーションヘルスケア&ベビーケア機器等

メーカー製品サイト

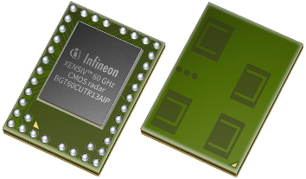

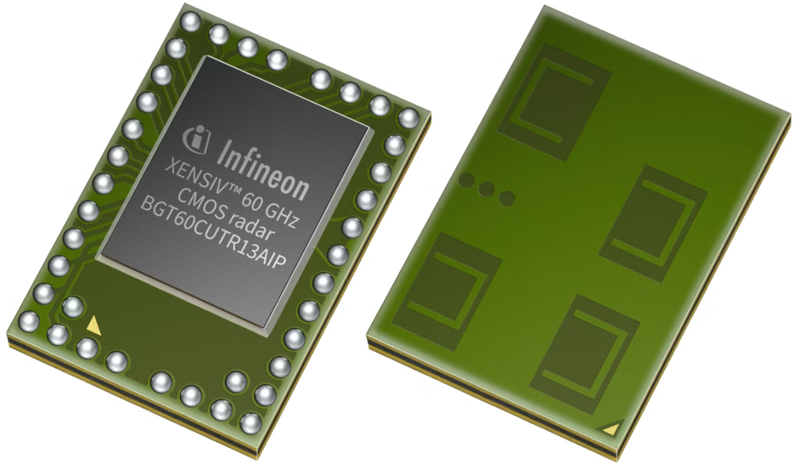

BGT60CUTR13AIP

BGT60CUTR13AIPは、超低消費電力で常時センシングを実現する60GHzミリ波レーダーです。
人の存在や動きを自律的に検知し、必要な時だけシステムを起動することで消費電力を抑えます。
また、信号処理機能を内蔵しているため、外部MCUの負荷を軽減しながら、高精度な人物検知や在室検知を実現します。
スマートホームや家電、IoT機器など幅広い用途に最適です。

特長

● 超低消費電力Always-Onセンシングを実現
自律的な存在検知により、必要な時だけホストMCUを起動。1mW未満の超低消費電力動作に対応
● Hardware Accelerator（HWA）によるオンチップ信号処理
2D FFT、CFAR、AoA（ Angle of Arrival：到達角度推定)などの処理をデバイス内部で実行し、ホストMCUの演算負荷を大幅に削減
● 自律動作を実現するHardware SequencerとFSMを搭載
チャープやタイミングをハードウェアで制御し、低消費電力とリアルタイム性を両立
● 7GHzの広帯域による高精度センシング
微小な動きや静止状態の対象物も高精度に検知し、サブミリレベルの変位検出にも対応
● 最大20mの検知距離と最大150°の広視野角
人物の存在検知、トラッキング、活動監視など幅広いセンシング用途に対応

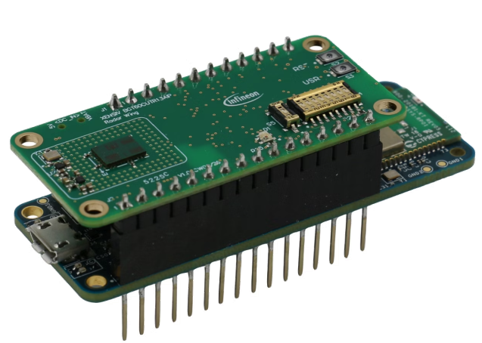

KIT_CSK_BGT60CUTR13　評価ボード

KIT_CSK_BGT60CUTR13は、BGT60CUTR13AIPを搭載した60GHzレーダー向けIoT開発キットです。人物検知、在室検知、位置推定、トラッキングなどのユースケースを、GUIによるリアルタイム可視化とサンプルソフトウェアを活用して短期間で評価できます。Wi-Fi/Bluetooth接続やクラウド連携にも対応し、スマートホーム、空調機器、家電、IoT機器の開発を効率化します。

特長
