Infineon Technologies / 車載マイコン
(32-bit PSOC™ 4 HV Arm® Cortex® Microcontroller)
PSOC™4 高電圧(HV)ファミリは、低消費電力で定評のあるArm® Cortex® M0+が搭載され、再構成可能なプログラマブル・デジタルブロック（PWM、シリアル通信）、プログラマブル・アナログブロック(ADC、コンパレータ等）により資源の最適化と移植を容易にします。
また、ECC付メモリ、メモリ保護ユニット(MPU)、フォルトサブシステム、WDT等により機能安全レベルを強化し、ISO26262のASIL-B以上に対応します。更に高電圧(12V)動作を可能にするLDO、およびLIN/CXPI PHY等を統合し高集積化を実現したワンチップソリューションです。
インフィニオンおよびパートナーの機能安全に対応したソフトウェア・ツールを事前統合したPSOC™ Automotive DRIVECOREを活用することで、自動車ソフトウエア開発を加速します。
PSOC™ 4 HV MS
PSOC™ 4 HV MS (MCU 搭載、高耐圧、ミックスドシグナル、最大128kメモリ)
PSOC™4 HV MS(ミックスドシグナル)は、Arm® Cortex® M0+ MCUを搭載した、HMIやローエンドのボディ制御向けに最適な、車載向けマイクロコントローラです。
PSOC™ 4 HV MSの特長
- ● 機能安全対応
- ISO26262 ASIL-B準拠
- PSOC™ Automotive DRIVECORE 対応

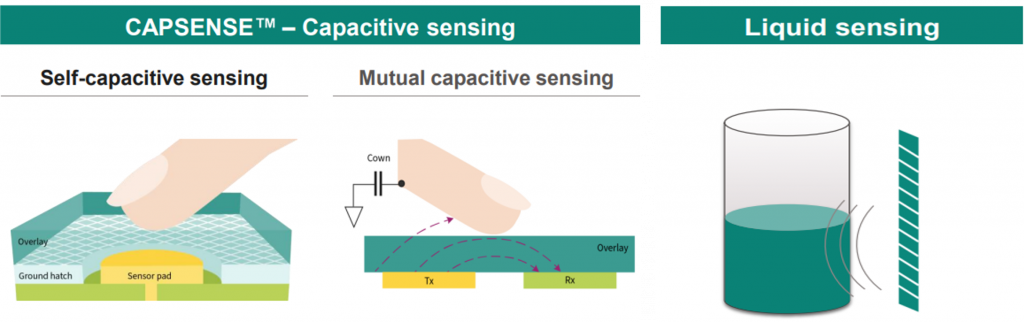

- ● 第5世代 CAPSENSE™ を統合した Multi-Sense Converter (MSC)
- S/N比を向上した第5世代静電容量センシング方式
- HMIや近接検知など幅広いセンシング用途に応用可能
- ● 高集積化により省スペース実装を実現
- 最大定格42VのLDOを内蔵し、12V/24Vバッテリー駆動に対応
- LIN PHY
- CXPI PHY (オプション)
- ● パッケージ
- 外観検査を容易にするWettable Flanks対応のQFNパッケージ
製品ラインアップ

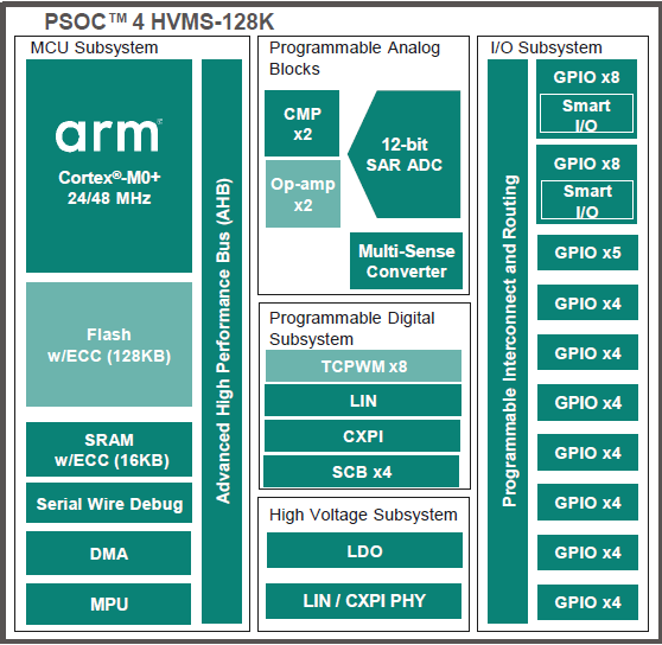

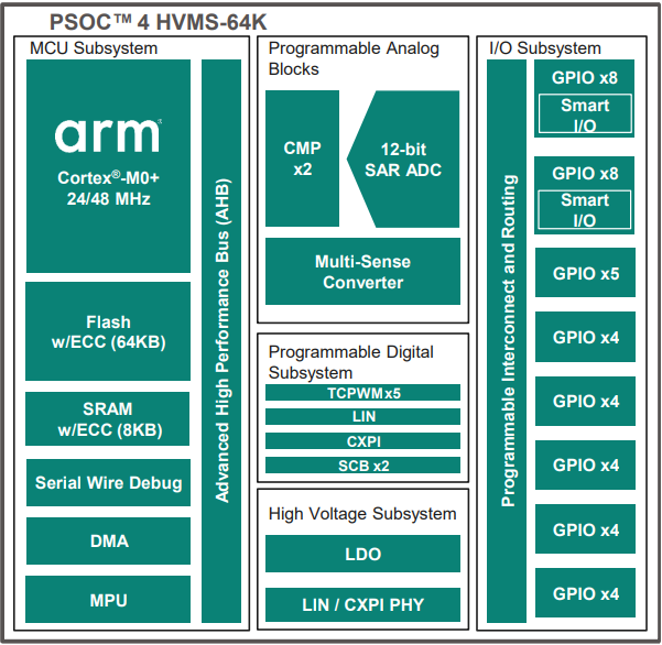

CY8C41x7-HVMS
(128KB Flash、12KB SRAM)
CY8C41x6-HVMS
(64KB Flash、8KB SRAM)
*TCPWM：timer、counter、PWMに構成可
*SCB : I2C、SPI、UART、LIN Slaveに構成可
開発環境
ソフトウエア & ツール
| カテゴリ | コンポーネント | パートナー |
| IDE (コンパイラ / デバッガ) |
EWARM | IAR Systems |

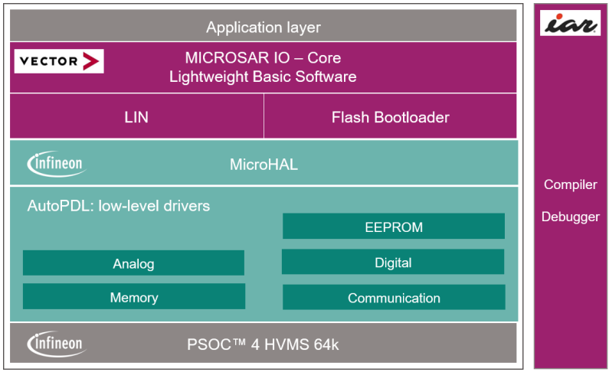

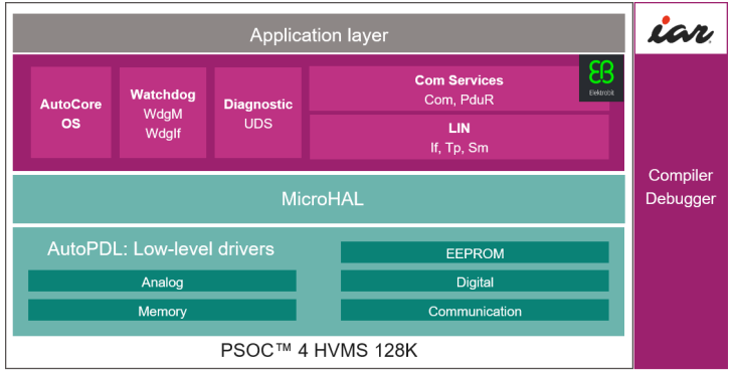

| AUTOSAR | MICROSAR EB tresos AutoCore |
VECTOR Elektrobit |
| ドライバ | MicroHAL AutoPDL & SafeTLib |
Infineon Technologies |
| ミドルウエア | AutoPDL用CAPSENSE™ |
| カテゴリ | コンポーネント |
| IDE | ModusToolbox™ |
| ドライバ | MTB-HAL MTB-PDL |
| ミドルウエア | MTB-PDL用CAPSENSE™ |
パートナー製品も含めた必要なソフトウエアをパッケージした統合型ソフトウエアバンドルPSOC™ Automotive DRIVECOREが提供されており、導入期間を大幅に短縮します。
PSOC™ Automotive DRIVECORE（メーカー製品サイト）

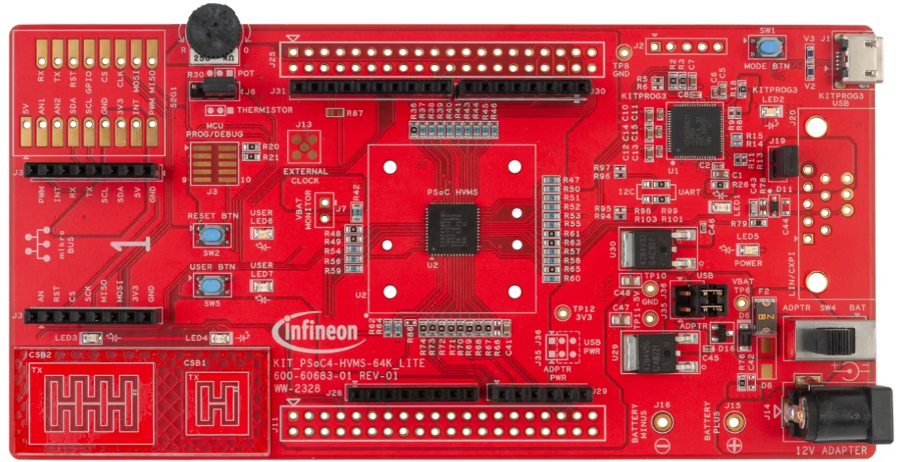

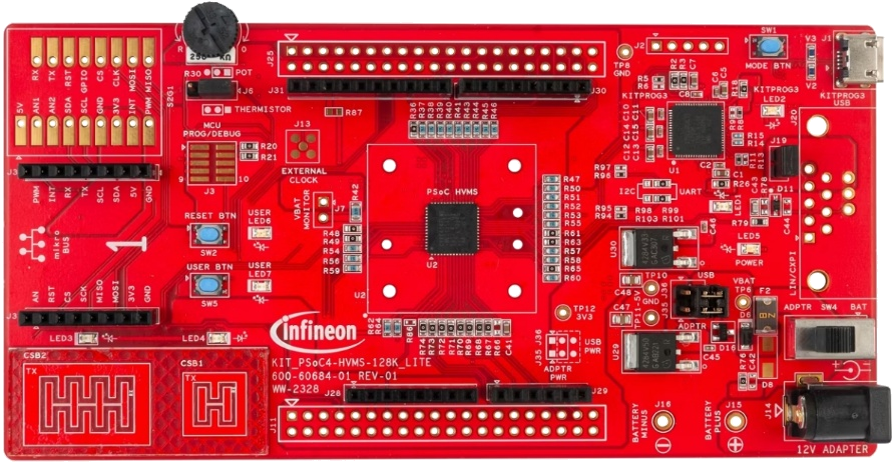

評価基板（PSOC™ 4 HV MS LITE-Kit ）
PSOC™4 HV MS用低価格キット
PSOC™ Automotive DRIVECOREにより迅速に開発に着手可能
評価用として、インフィニオン社提供の無償開発環境ModusToolBox™にも対応

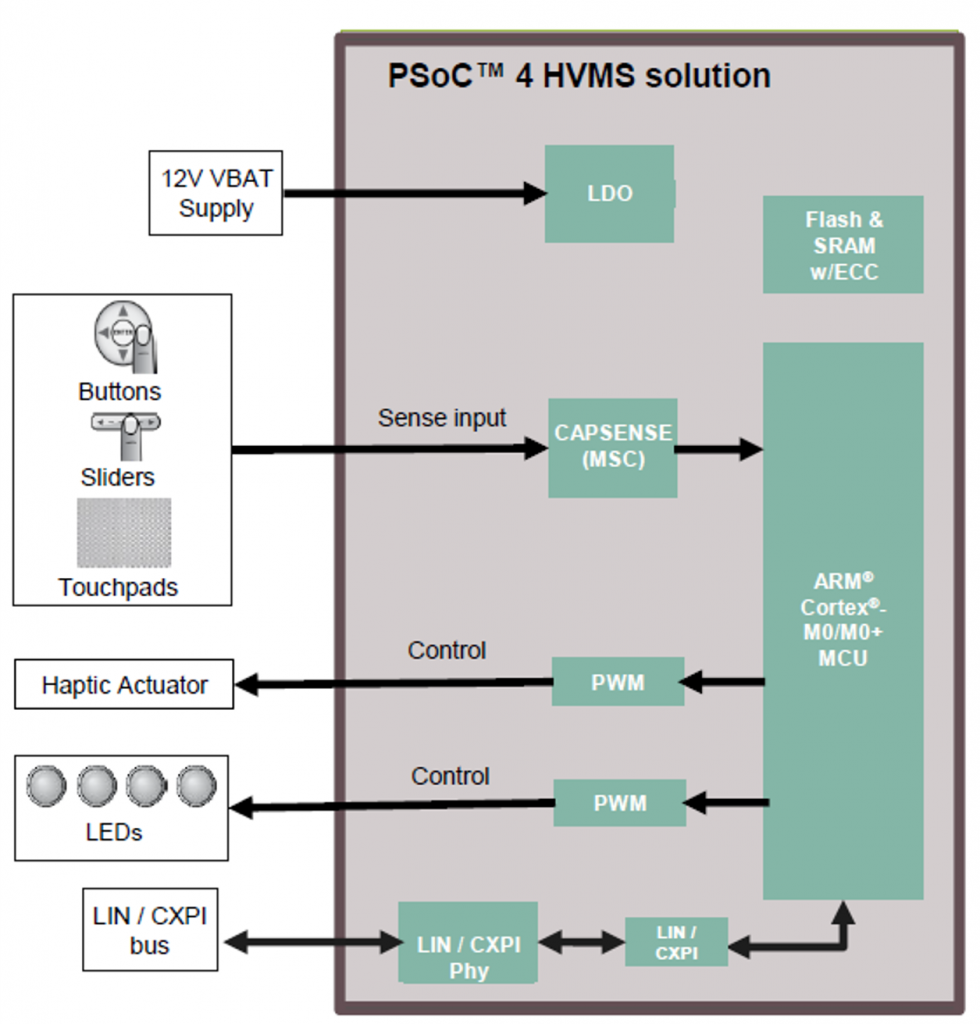

ターゲットアプリケーション
- ● ステアリングホイール HMI
- ● ハンドル手放し検知 (HOD)
- ● 車載空調システム (HVAC)
- ● PTCヒーター制御
- ● シート制御
- ● パワーウィンドウ/サンルーフ制御
- ● 液量レベルセンシング
- ● 内装/外装照明
PSOC™ 4 HV PA
PSOC™ 4 HV PA 144k (MCU 搭載、高耐圧、高精度アナログ、144kメモリ)
PSOC™ 4 HV PA 144kは、バッテリーの監視および管理用にすべてが集積されたプログラマブルな組み込みICで、PSOC™ 4 HV PAのサブファミリです。本ICは、最大48MHzで動作するArm® Cortex® M0+プロセッサと、プログラマブルで再構成可能なアナログおよびデジタル ブロックを搭載しています。メモリは、128KByteのECC保護機能付きコード フラッシュが搭載されています。本製品ファミリは、Wettable Flanks (ウェッタブル フランク) を採用した32ピンQFNパッケージで提供します。
PSOC™ HVPA-144K は、AEC (Automotive Electronics Council、車載電子部品評議会) が定めるAEC Q100の品質基準に沿って認証されています。

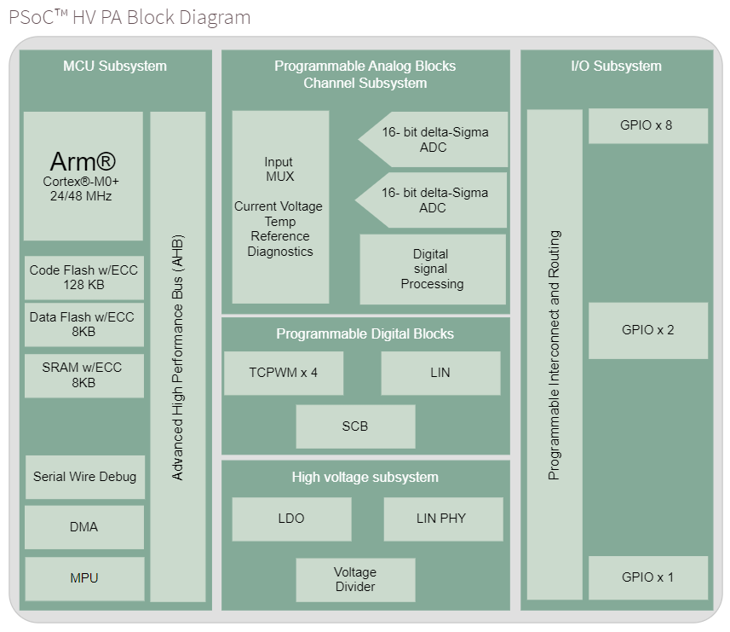

PSOC™ 4 HV PA の特長
| 32ビット MCUサブシステム | ・24-MHzまたは48-MHzのArm Cortex M0 +CPUおよびDMA コントローラー ・コードフラッシュ 144 KB (ECC含む) ・最大8KBのデータフラッシュ (ECC搭載) ・最大8KBのSRAM (ECC搭載) ・定数保存用に1KBのスーパーバイザリー フラッシュ (SFlash) が利用可能 |
| 高精度アナログ | ・高精度デルタシグマ (ΔΣ) ADコンバーター (16～20ビット超)を2チャンネル内蔵 ・自動ゲイン補正機能付き電流チャンネル ・高電圧分圧器を備えた電圧チャネル ・温度および診断チャンネル ・内部および外部の温度検出に対応 ・全チャネルでデジタル フィルター、アキュムレータ、閾値比較に対応 |
| 高電圧サブシステム | ・12V/24Vバッテリーで直接動作可能 (耐圧42V、LDO内蔵) ・LINトランシーバーの内蔵 ・ADC入力用電圧分配器 |
| ASIL-B用機能安全 | ・ISO26262の開発プロセスに従い、ASIL-BをSEooC (Safety Element out of Context) (acc. ISO26262-10:2018E、clause 9) として開発 ・メモリー保護ユニット(MPU) ・チャレンジ レスポンス機能付きウィンドウ ウォッチドッグ タイマー(WDT) 搭載 ・電源監視: 3.3Vおよび1.8V電源の過電圧およびブラウンアウトのイベント検出 ・セーフティ クリティカル メモリー (SRAM、フラッシュ) のハードウェアエラー訂正 (SECDED ECC) 機能 ・アナログ診断機能 (バックアップ基準電圧、電圧/電流/温度測定パスの冗長化) |
| タイミングおよびパルス幅変調（PWM） | ・4 x 16ビット タイマー/カウンター/パルス幅変調器(TCPWM) ブロック ・センターアラインモード、エッジモード、疑似ランダムモード ・直交デコーダ |
| クロックソース | ・±2%の精度の内部メイン発振器 (IMO)、最大 49.152MHz ・±1%の超高精度の発振器 (HPOSC)、最大2MHz ・±5%の高精度の内部低消費電力オシレーター (PILO)、32kHz ・ソフトウェアでHPOSCに対して校正することで、IMOとPILOで±1%の精度を確保 ・40kHz内部低速発振器 (ILO) |
| 通信 | ・I2C、SPI、UART、もしくはLINスレーブ機能に、ランタイムに再構成可能な独立したシリアル通信ブロック (SCB) 1個 ・独立したLIN (Local Interconnect Network) ブロック1個 ・LIN 2.2AおよびISO 17987に準拠したLINプロトコル |
| I/O サブシステム | ・最大11 GPIO |
| パッケージ | ・Wettable Flanks (ウェッタブル フランク) を採用した32ピンQFNパッケージ (6 x 6 mm) |
ソフトウエア&ツール

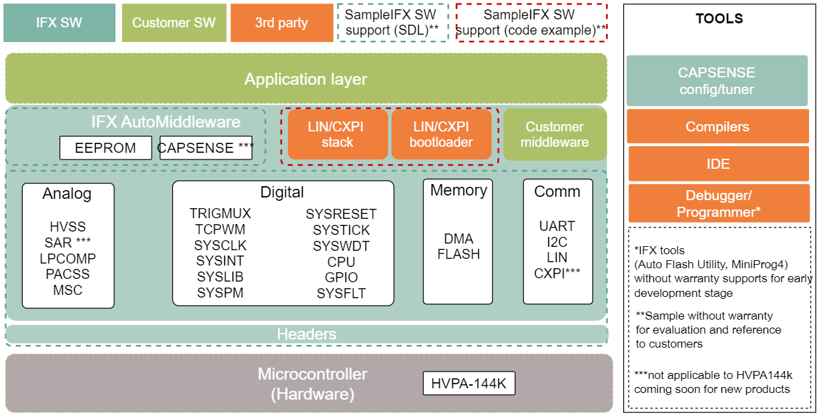

PSOC HV PA 144K用ソフトウェア サポート
PSOC™ Automotive PDL
CAPSENSE™用PSOC™ Automotive ミドルウェアライブラリー
| PSOC™ Automotive PDL | 開発およびデバッグ | サンプル ドライバー ライブラリー (SDL) |
| ・車載品質 (ASPICE Level2) ・ISO26262 ASIL-Bに対応 |
・IAR EWARM 8.50 ・IAR I-jet/I-jet trace |
・評価・検証用に開発されたソフトウェアドライバー ・IAR EWARMおよびI-jetデバッガーに対応 |
アプリケーション事例

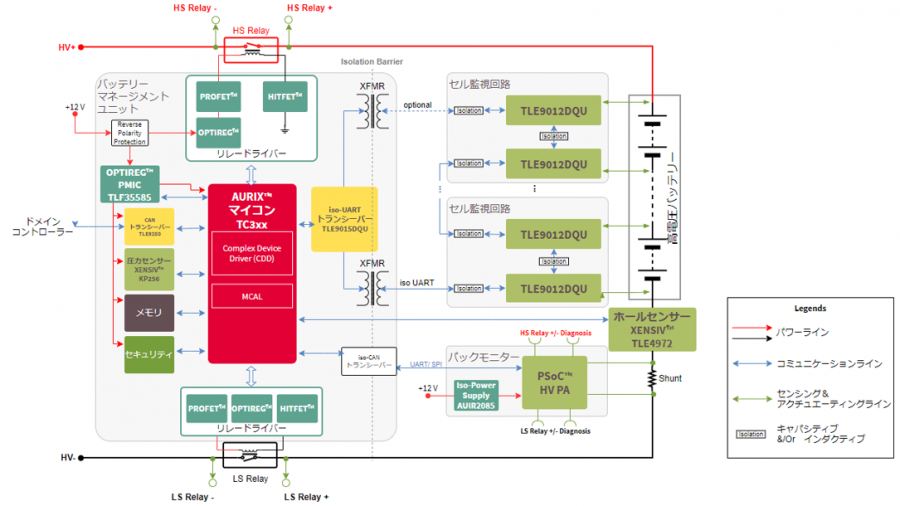

高電圧バッテリー マネージメント システム

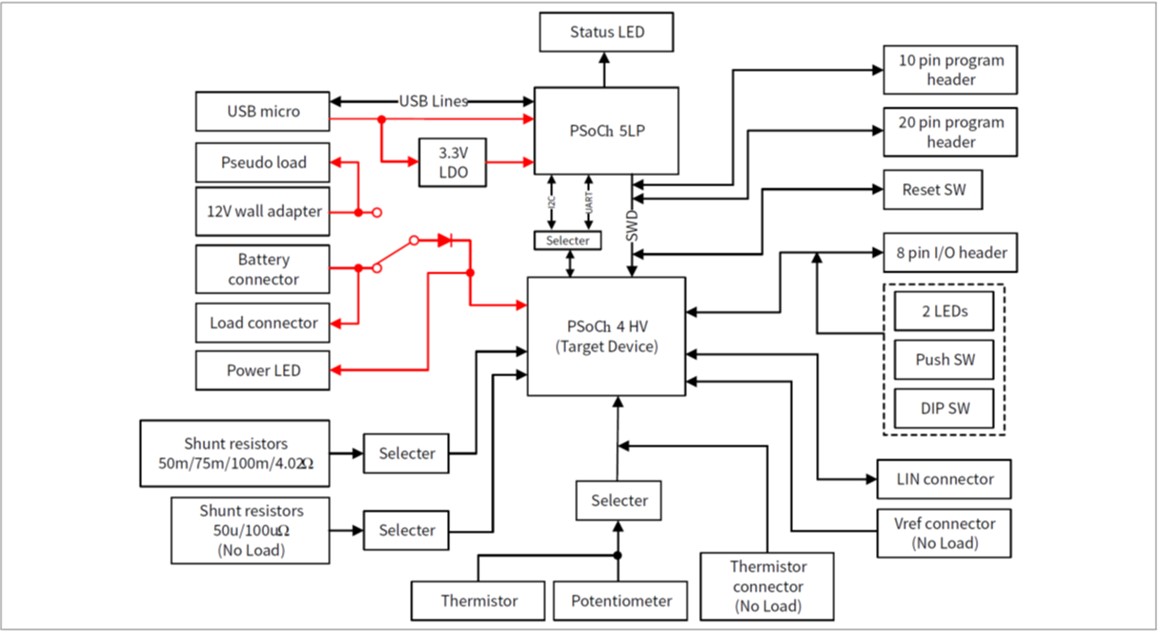

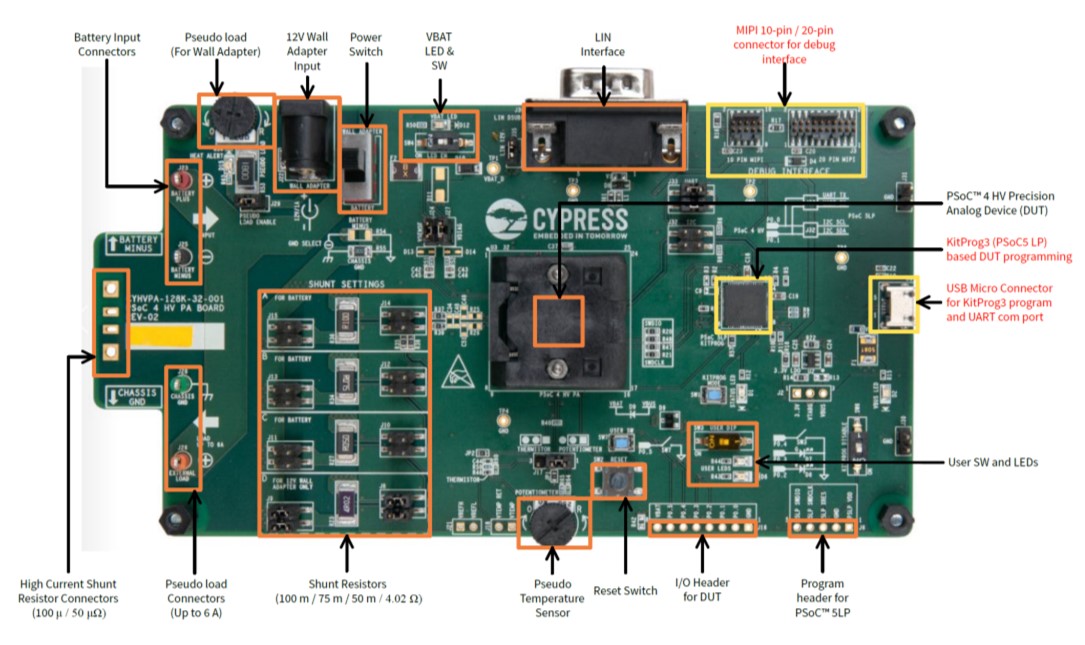

評価ボード（CYHVPA-128K-32-001）
CYHVPA-128K-32-001ブロック図
