Infineon Technologies / NOR Flash

インフィニオンのNOR Flashは、フローティングゲートおよび独自のMIRRORBIT技術を使用した幅広いQuad SPI NORフラッシュメモリを提供しています。
NOR Flashは、その高速なランダム読み出し性能により、組み込みシステムにおけるコード保存に最適です。
また、XiP (eXecute in Place) 機能にも対応し、ホストコントローラは、ブート時にRAMにコードをコピーせずに、NORフラッシュメモリから直接コードを実行できるようになります。

メーカー製品サイト

SEMPER™ NORフラッシュ

メモリ容量512Mbit、1Gbit、2Gbitをラインアップしております。メモリーセル当たり2ビットのデータを記憶する独自のメモリセル構造「MIRRORBIT™」を有し、大容量化を実現しております。
高速な読み出しを実現するため、インフィニオン社独自高速インターフェースのHYPERBUS™ 、JEDEC規格のOctal SPI、Quad SPIに対応し、最大400MB/sの読み出し帯域幅を実現しています。
Arm® Cortex®-M0を搭載することにより多様な自己診断機能を有し、機能安全規格であるISO 26262 やIEC-61508に準じた機能安全を実現しています。
信頼性、耐久性を高めるため 、Error correction code (ECC)機能やEndurace flex 機能を有しております。

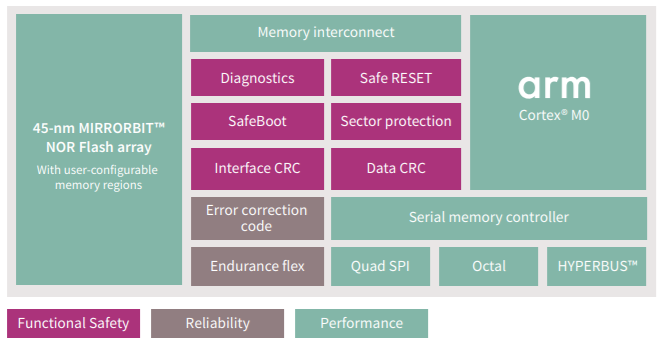

SEMPER™ NORフラッシュファミリにアーキテクチャ

製品ポートフォリオ

Quad SPI HYPERBUS™ Octal

 Density 512Mb – 2Gb 512Mb – 2Gb 512Mb – 2Gb
 Short OPN S25HL512T / S25HL01GT / S25HL02GT / S25HS512T / S25HS01GT / S25HS02GT S26HL512T / S26HL01GT / S26HL02GT / S26HS512T / S26HS01GT / S26HS02GT S28HL512T / S28HL01GT / S28HS512T / S28HS01GT / S28HS02GT
 Voltage  3.0 V/1.8 V  3.0 V/1.8 V  3.0 V/1.8 V
 Frequency 166 MHz SDR / 102 MHz DDR @3.0V
166 MHz SDR / 102 MHz DDR @1.8V
166 MHz DDR @3.0V
200 MHz DDR @1.8V
166 MHz SDR / 166 MHz DDR @3.0V
166 MHz SDR / 200MHz DDR @1.8V
 Temp • Industrial (-40°C to +85°C)
• Industrial Plus (-40°C to +105°C)
• Auto Grade 3 (-40°C to +85°C)
• Auto Grade 2 (-40°C to +105°C)
• Auto Grade 1 (-40°C to +125°C)
• Industrial (-40°C to +85°C)
• Industrial Plus (-40°C to +105°C)
• Auto Grade 3 (-40°C to +85°C)
• Auto Grade 2 (-40°C to +105°C)
• Auto Grade 1 (-40°C to +125°C)
• Industrial (-40°C to +85°C)
• Industrial Plus (-40°C to +105°C)
• Auto Grade 3 (-40°C to +85°C)
• Auto Grade 2 (-40°C to +105°C)
• Auto Grade 1 (-40°C to +125°C)
 Features • Up to 2.56M cycles endurance
• 25 years data retention
• ISO26262 ASIL B compliant
• FMEDA & safety manual
• SafeBoot & diagnostics
• ECC (SECDED)
• Memory CRC
• x1 boot option
• Up to 2.56M cycles endurance
• 25 years data retention
• ISO26262 ASIL B compliant
• FMEDA & safety manual
• SafeBoot & diagnostics
• ECC (SECDED)
• Memory CRC
• Interface CRC
• x1 and x8 boot options
• Up to 2.56M cycles endurance
• 25 years data retention
• ISO26262 ASIL B compliant
• FMEDA & safety manual
• SafeBoot & diagnostics
• ECC (SECDED)
• Memory CRC
• Interface CRC
• x1 boot options
 Packages • 512Mb: 24-ball BGA, 16-pin SOIC, 8-contact WSON
• 1Gb: 24-ball BGA, 16-pin SOIC
• 2Gb: 24-ball BGA
• 512Mb: 24-ball BGA
• 1Gb: 24-ball BGA
• 2Gb: 24-ball BGA
• 512Mb: 24-ball BGA
• 1Gb: 24-ball BGA
• 2Gb: 24-ball BGA

SEMPER™ NORフラッシュの特長

  • ASIL-Bに準拠し、ASIL-Dに対応:車載用機能安全規格ISO26262に準拠
  • IEC-61508対応
  • Endurance Flex アーキテクチャ:複数のパーティションで構成され、それぞれ最大25年のデータ保持または100万回以上の耐久性を提供可能
  • 診断機能: セーフブートとエラーチェックにより、安全で信頼性の高い運用を実現
  • 最大400MB/sの読み取り帯域幅:XiP(eXecute in Place)により、RAMへのコードシャドウの代わりに長期保存から直接プログラムを実行するインスタントオンアプリケーションを可能にするハイパフォーマンス
  • インターフェース: クアッドSPI、JEDEC xSPI互換のオクタルおよびHYPERBUS™を提供
  • 車載グレードサポート:AEC-Q100に準拠し、極限温度(-40℃~+125℃)での動作が実証済み
  • 信頼性の向上:インターフェースとメモリデータのCRC保護とともにECC(SECDED)をサポート
  • Long-lifeプラットフォームのための10年以上の供給と可用性

ターゲットアプリケーション

  • 車載(クラスター ・ADAS ・エアバック制御 ・ブレーキングシステム)
  • 産業(ロボット ・PLC)
  • 通信
