XENSIV^™ 高精度コアレス電流センサー（TLx497xファミリ）

XENSIV^™ 高精度コアレス電流センサーはホール効果技術を用いたコアレス磁気電流センサーです。
フルデジタル処理を行い外部校正を必要しないため外付けコンポーネントを大幅に簡素化できます。

インフィニオンのTLx497xファミリはAC/DC双方の電流測定に対応した電流センサーです。

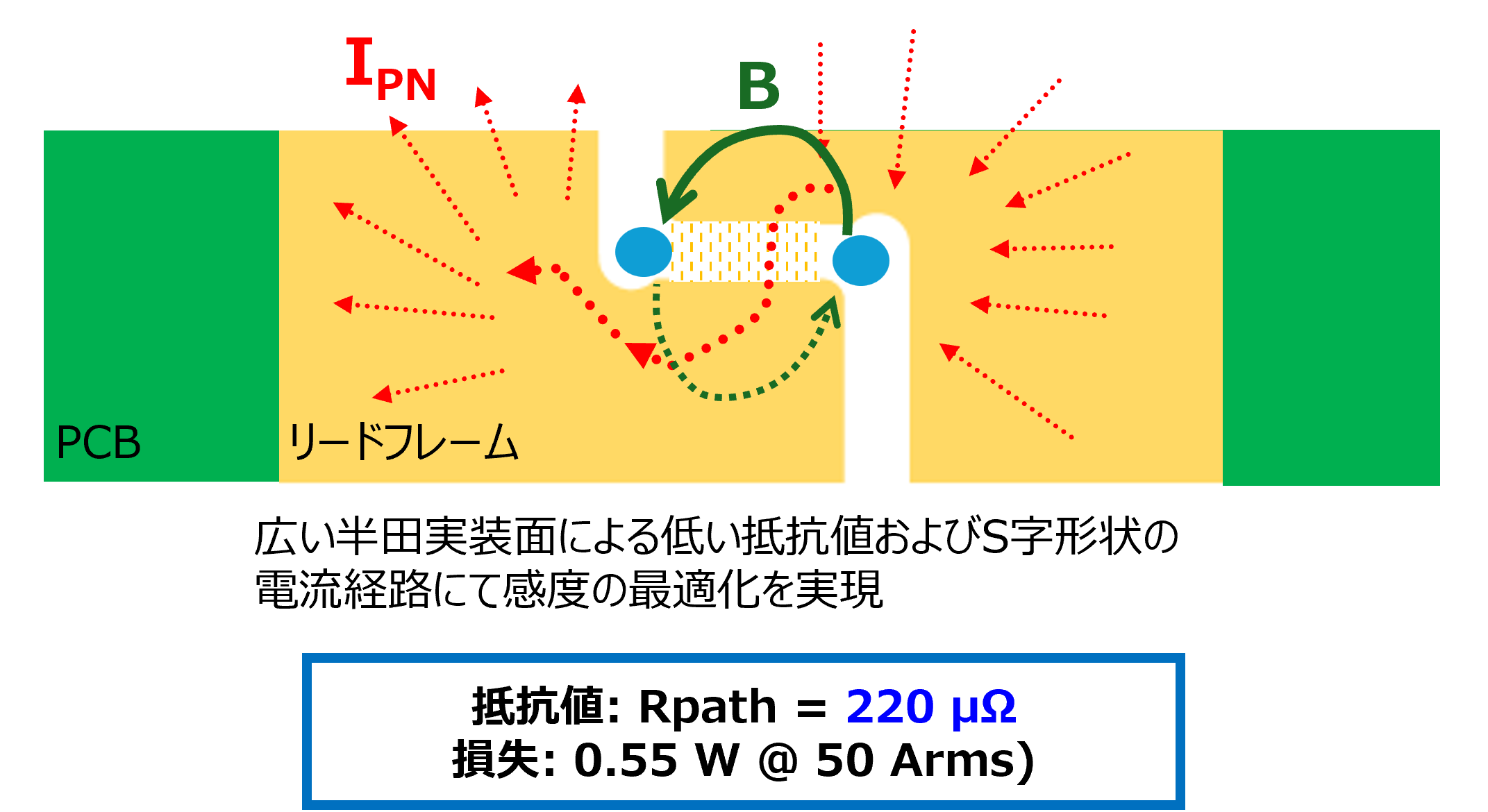

磁気検出機構によるガルバニック絶縁が施されており、低電流用の電流経路を内蔵したセンサーと、中電流から大電流用の外部電流経路用センサーを提供しています。
ホール効果技術を用いたコアレス磁気電流センサーになります。

コアレス電流センサーのメリット

コアレス電流センサー

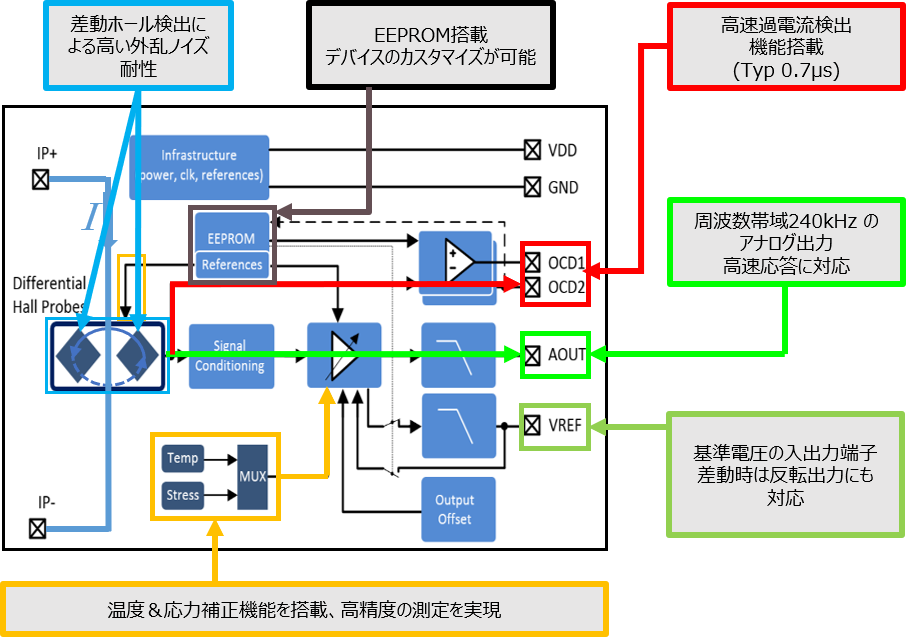

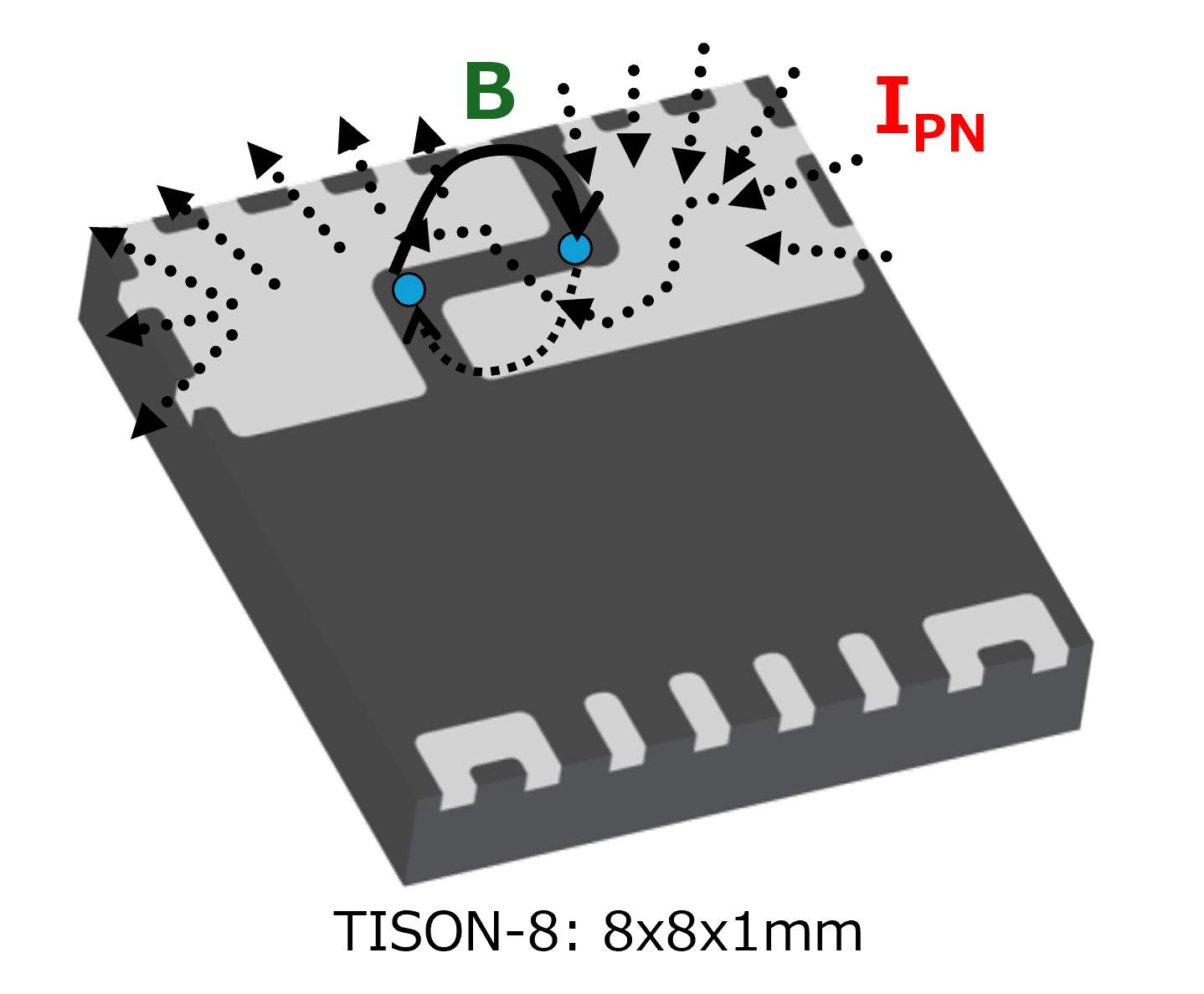

2つのホール素子による差動センシングで、浮遊磁場の影響を低減
磁気飽和およびヒステリシスの影響を受けず、リニアリティが高い
経年および温度への依存が少ない　電流検出の小型化が可能

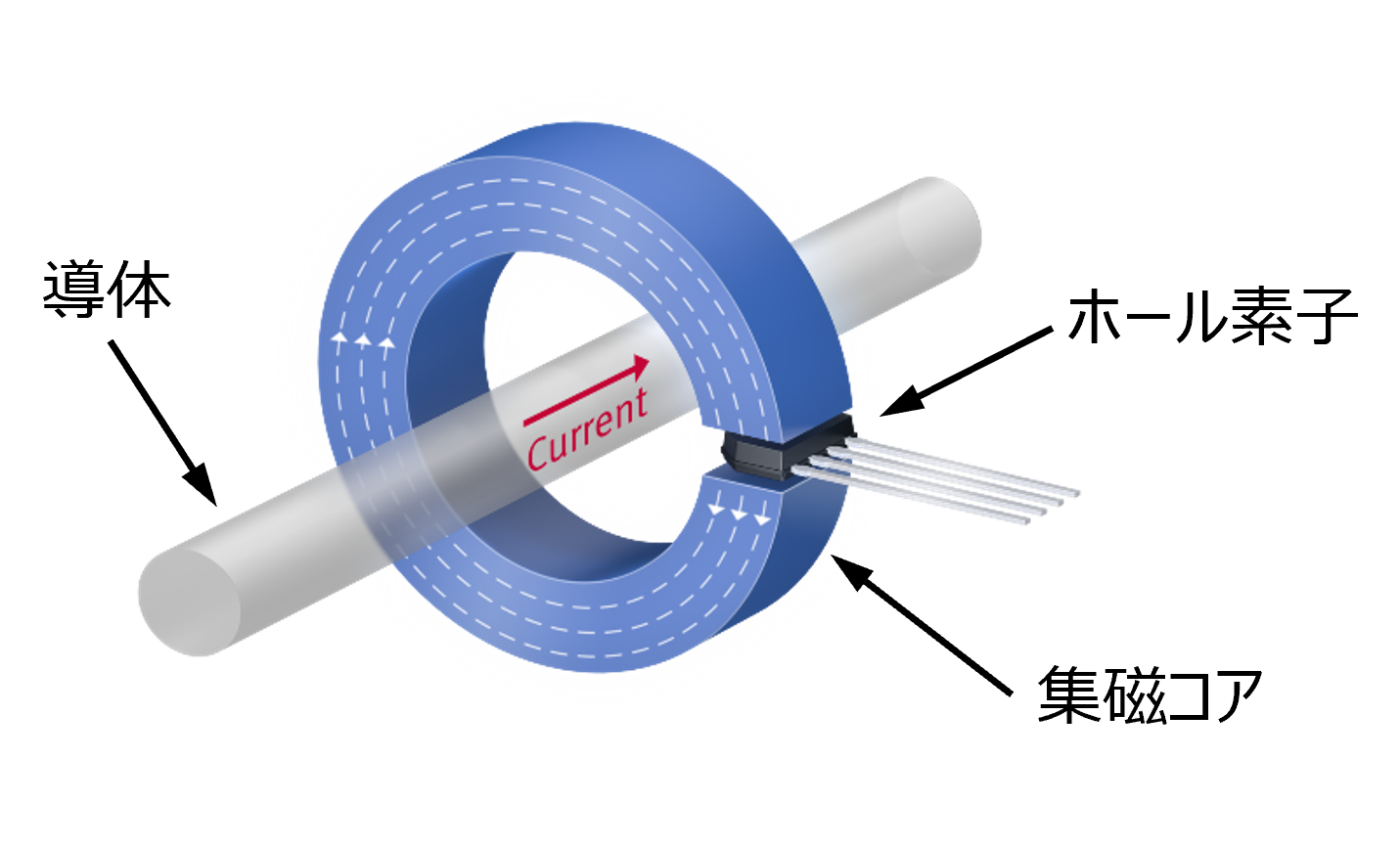

コアベース電流センサー

過電流時の磁気飽和のリスクがある
ヒステリシスの影響を受けやすい
リニアリティが低い
サイズが大きい

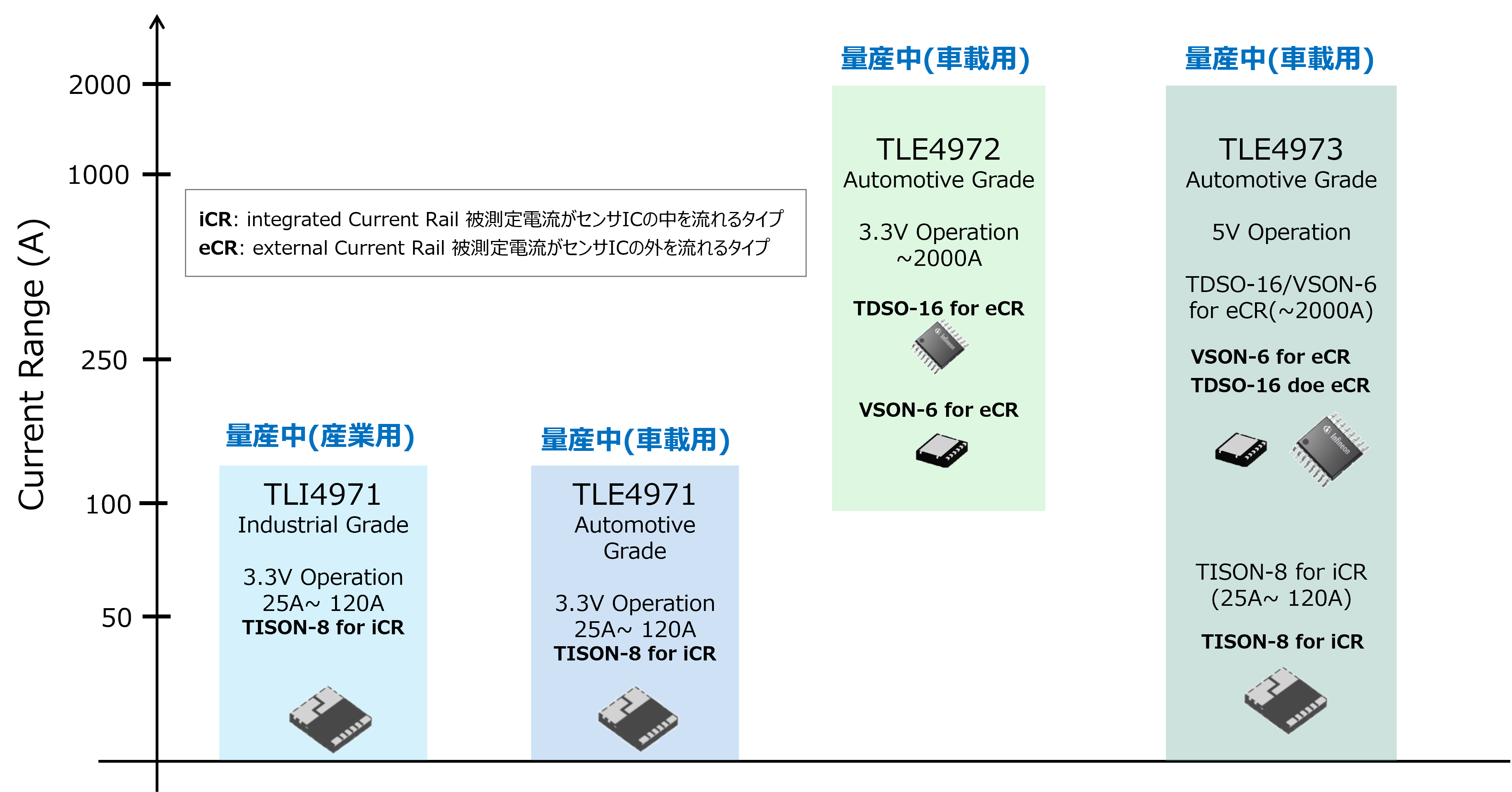

TLx497xシリーズ製品ポートフォリオ

●XENSIV^™ TLx4971

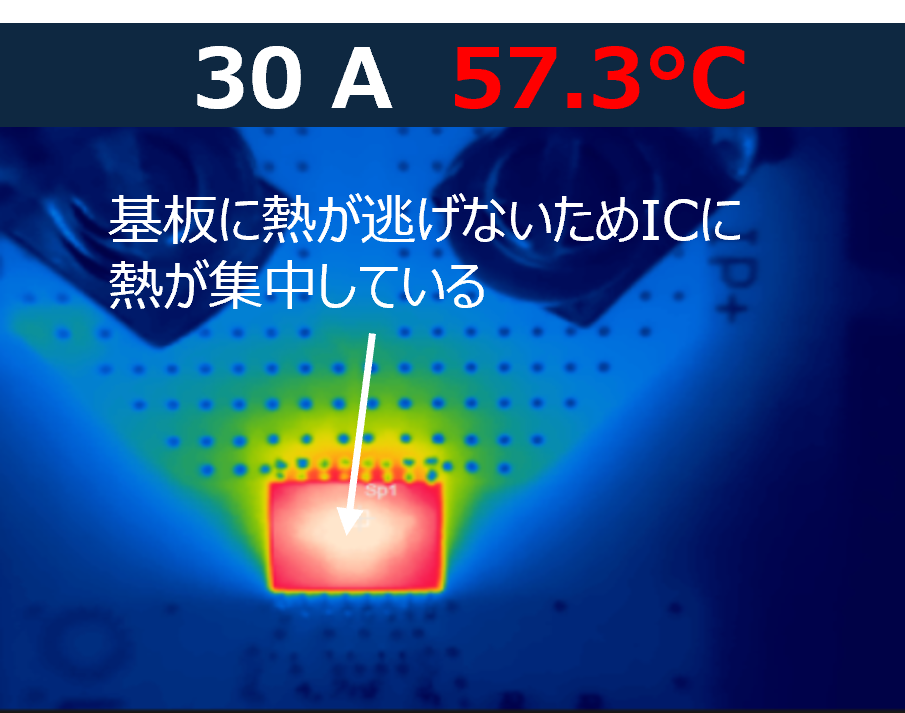

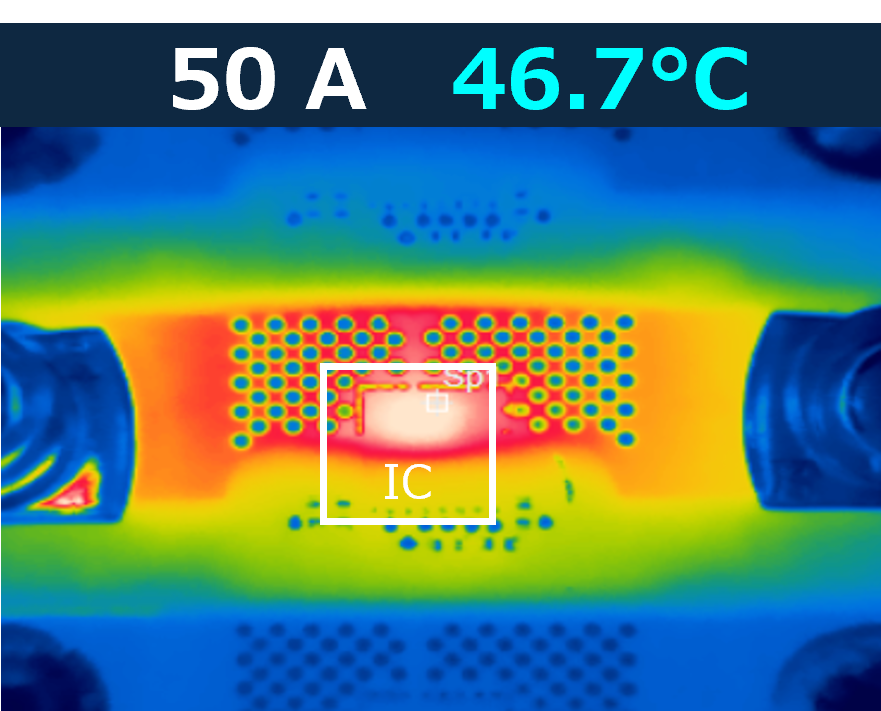

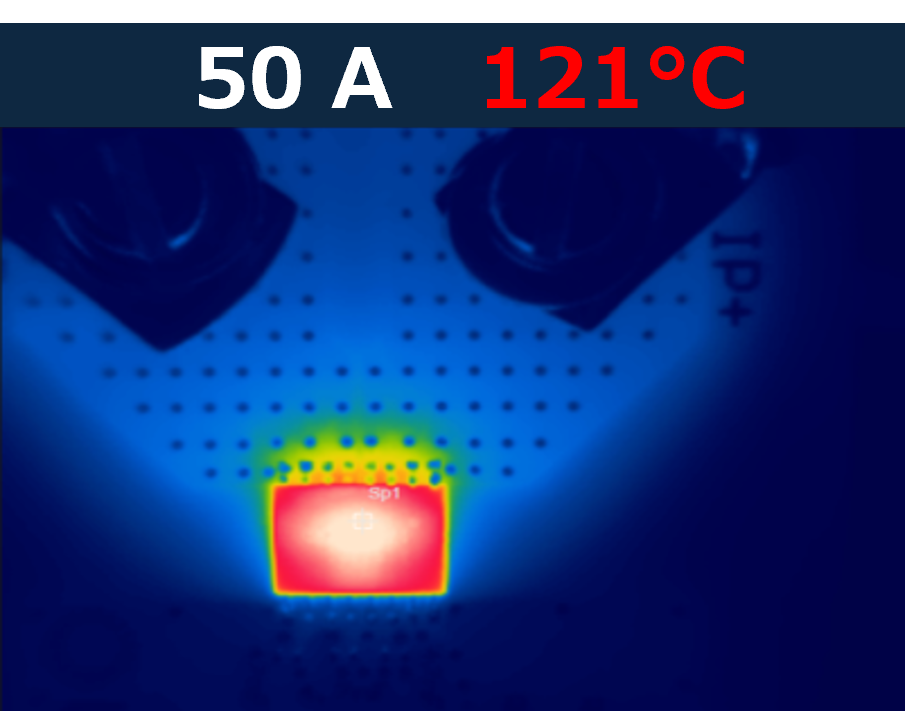

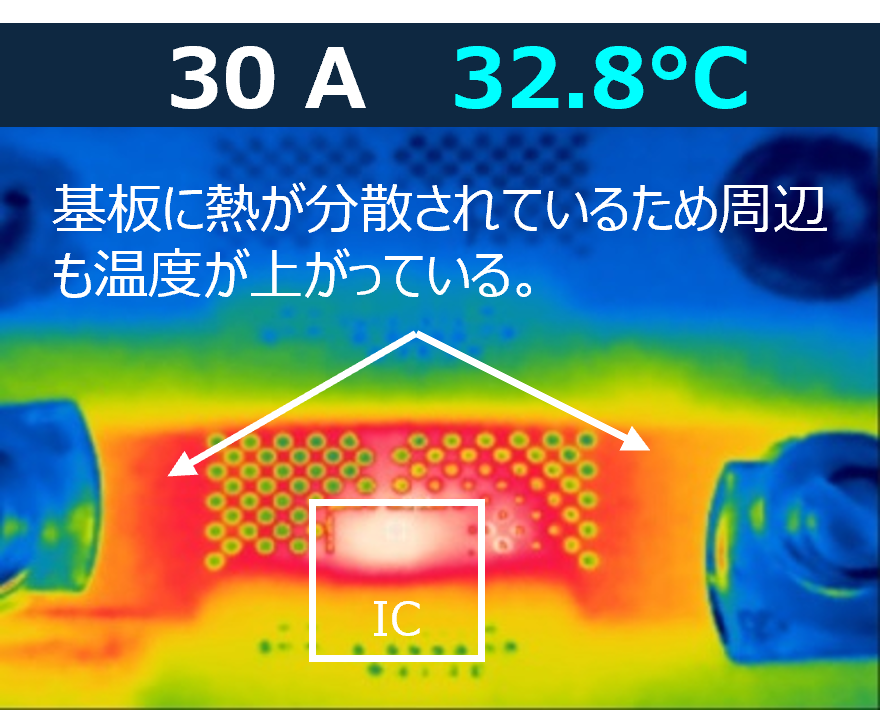

　この小型電流センサーは、8 x 8mmのSMDパッケージを使用した最小のレイアウトで最大120 Aまでの電流計測を可能にし、実装と基板面積の削減を容易に

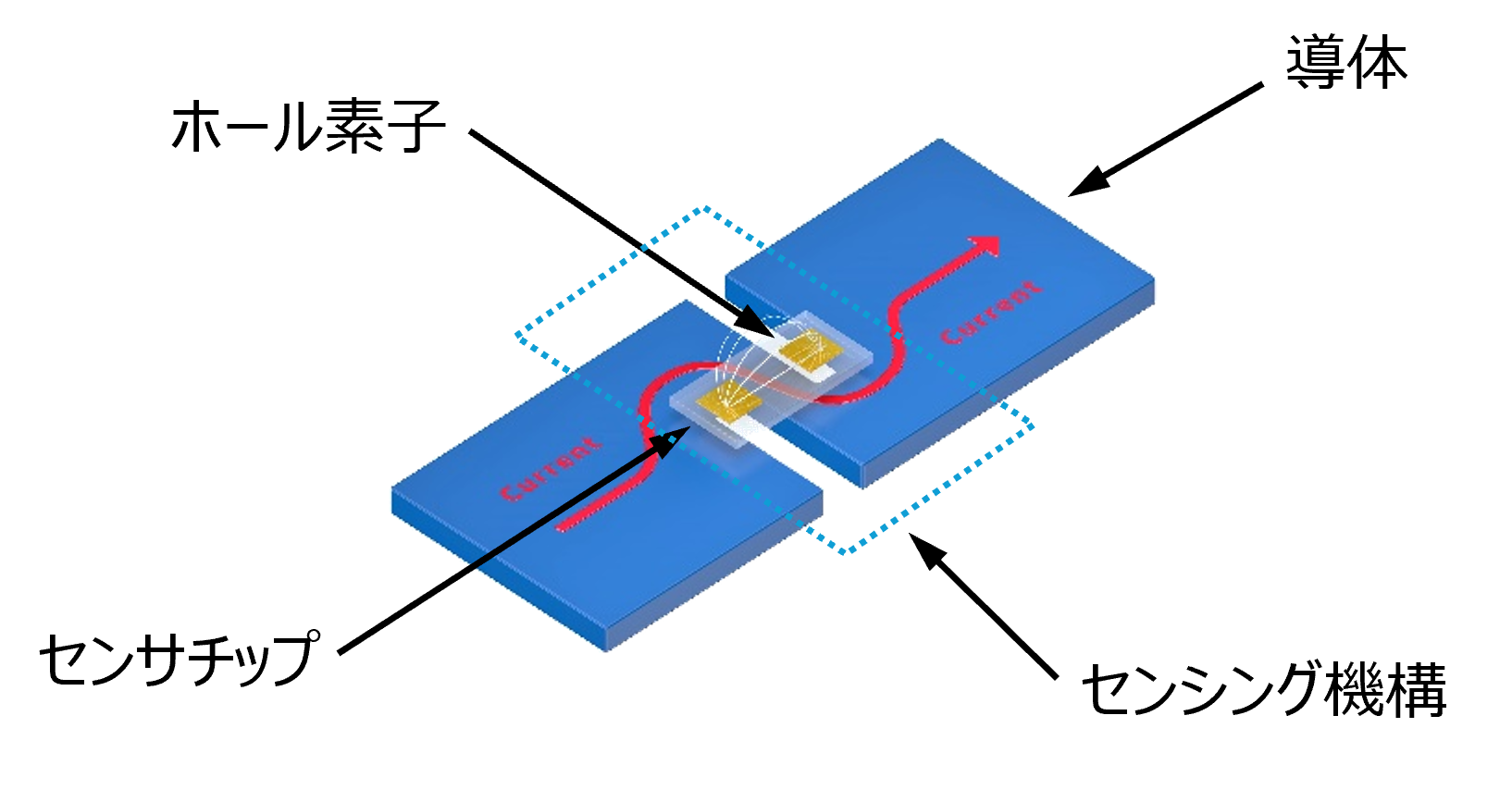

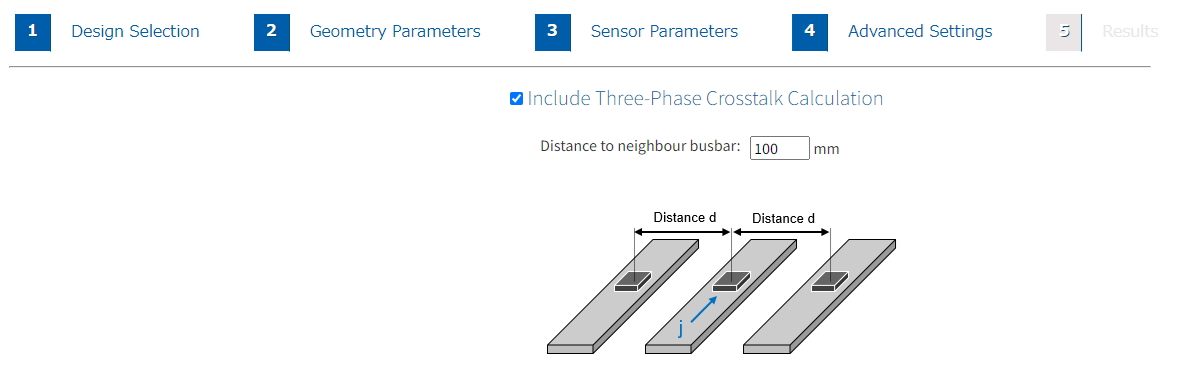

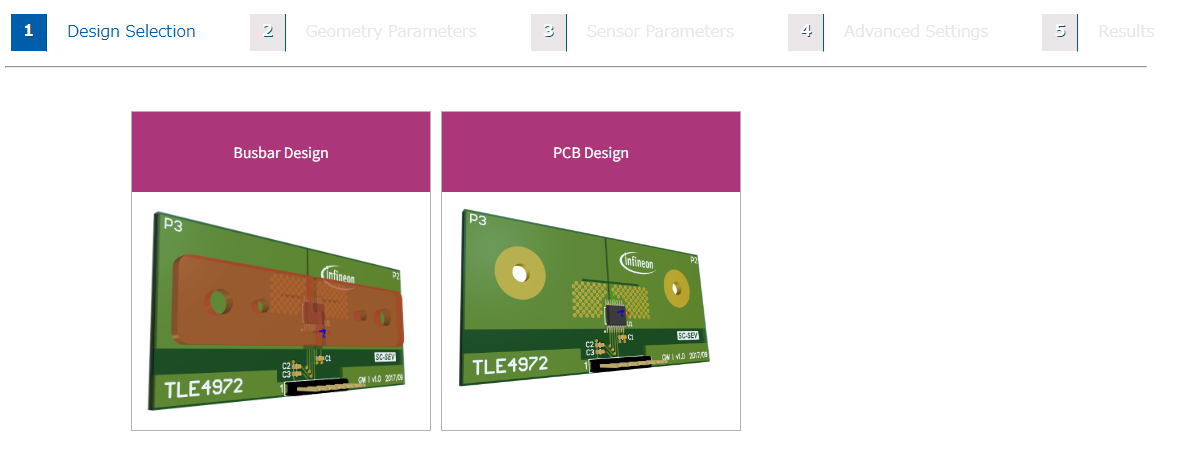

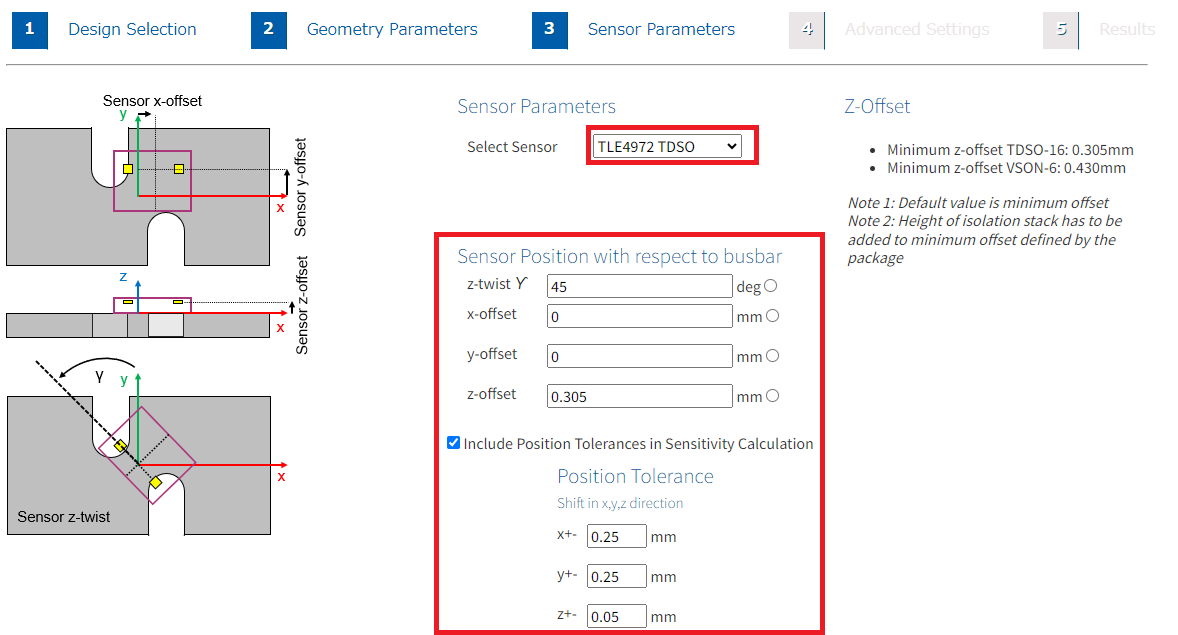

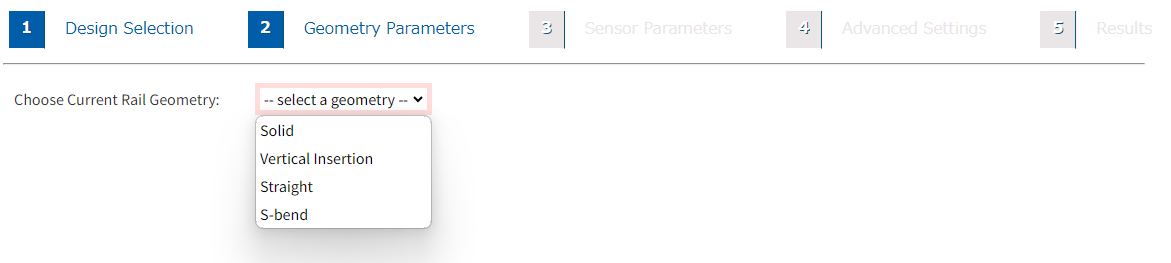

●XENSIV^™ TLE4972
　車載市場向けに±31 mTのフルスケール測定範囲で、最大2,000Aの電流測定が可能
　集磁コアベースのセンサーに一般的に見られる飽和やヒステリシスなどの悪影響は、全て回避される

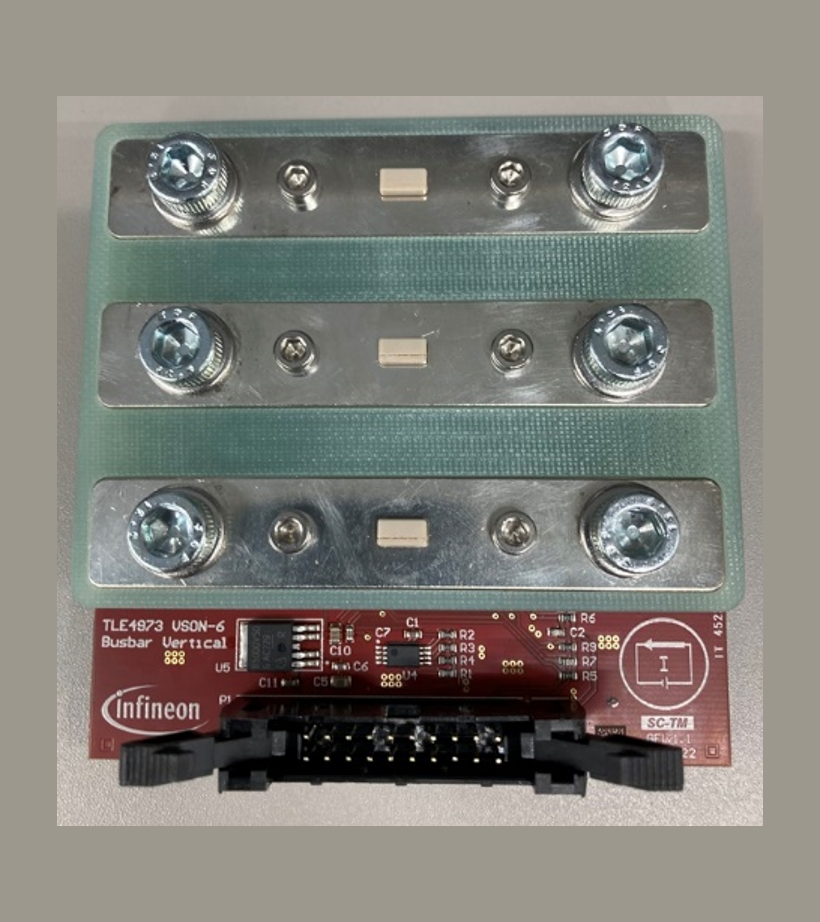

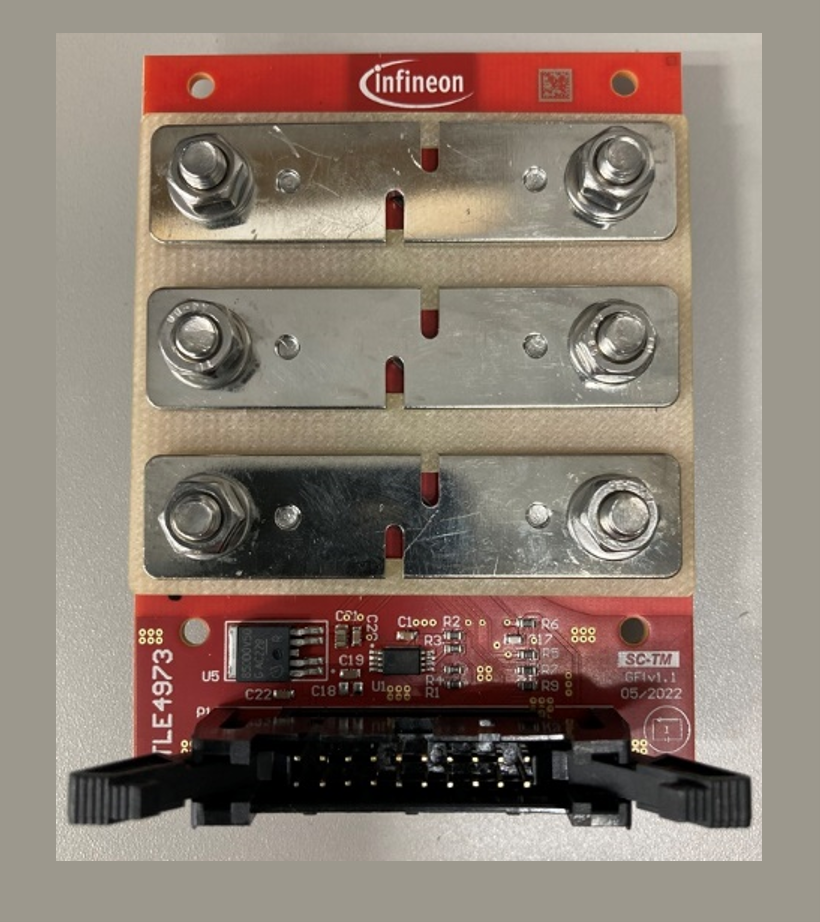

●XENSIV^™ TLE4973
　0Aから最大2,000 AのACおよびDC電流を、一方向または双方向に測定する高精度コアレス電流
　センサーで、オンボードチャージャー (OBC) やBMSなどの自動車アプリケーションに最適なだけでなく電気駆動装置などの産業分野にも適する

TLx497xシリーズ機能比較表

特性	TLI4971 (iCR)	TLE4971 (iCR)	TLE4972 (eCR)	TLE4973 (iCR)	TLE4973 (eCR)
製品グレード	産業グレード	車載グレード
電源電圧	3.3V			5.0V
測定電流範囲	+/-25A, +/-50A, +/-75A, +/-120A		0 to ±31mT (0A to ±2000A)	+/-27A, +/-55A, +/-82A, +/-132A	0 to ±34mT (0A to ±2000A)
動作温度範囲	-40℃ ～ 105℃	-40℃ ～ 125℃	-40℃ ～ 125 or 150℃	-40℃ ～ 125℃	-40℃ ～ 150℃
バンド幅(-3dB)	240kHz(typ)	210kHz(typ)
検出誤差(ドリフト含む)	3.45% (max)		2% (max)	3.45% (max)	2% (max)
過電流検出 (OCD)	2 出力			1 出力
出力モード	差動出力 or シングルエンド
UART インターフェース	－			有
機能安全	－		ASIL-B
EEPROM 書き込み電源	外部電源(20V)			内蔵

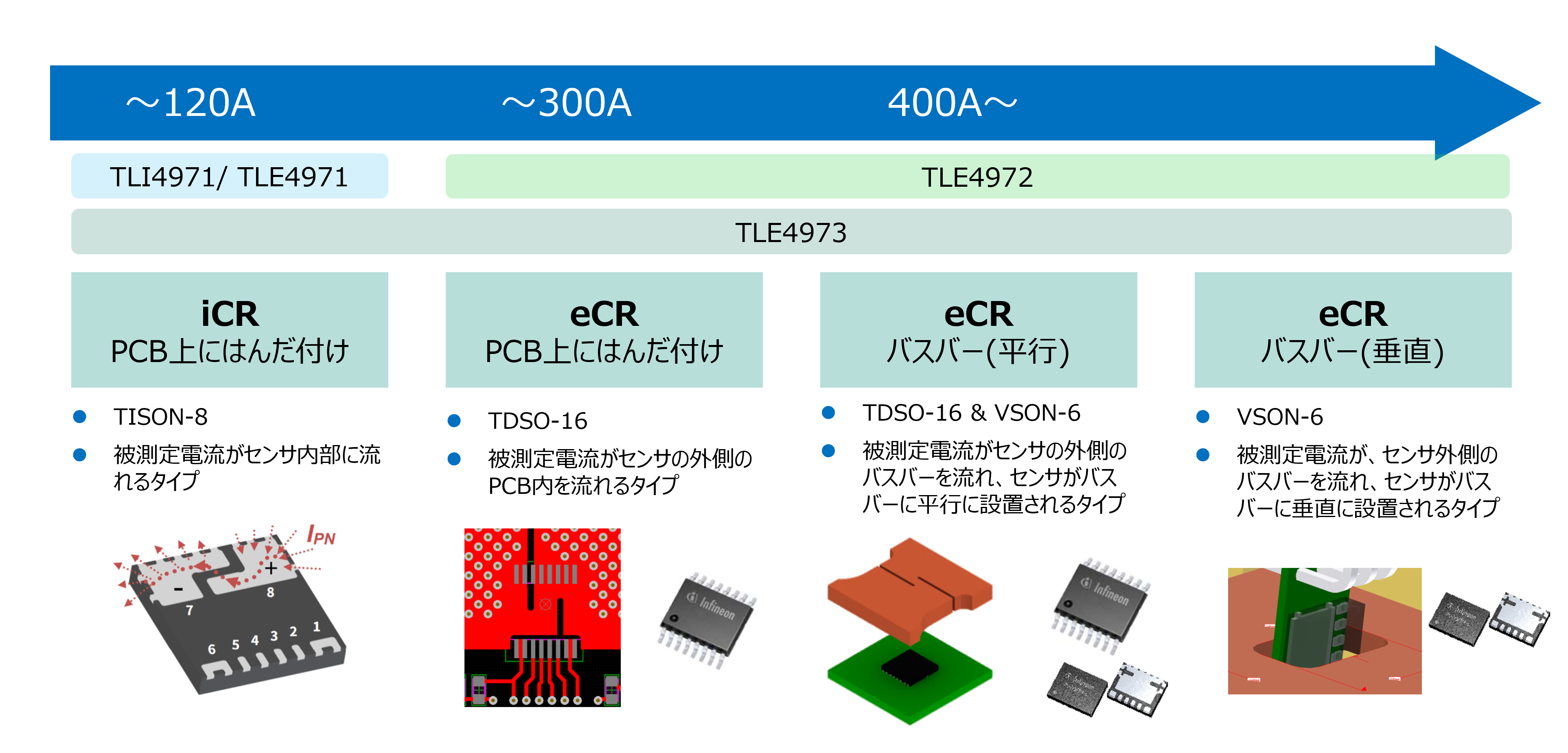

パッケージ	TISON 8-5	TISON 8-5 TISON 8-6 (with LTI)	VSON-6-4(150℃) TDSO-16(125℃)	TISON-8-6 (with LTI)	VSON-6-4 TDSO-16
