Infineon Technologies / パワー半導体
(インテリジェントパワーモジュール)
インフィニオンは、パッケージ、半導体、電圧・電流クラスが様々な幅広いIPMを提供しています。
CIPOS™ インテリジェントパワーモジュールは、さまざまなパッケージ、電圧、電流クラスで提供しています。
CIPOS™ Nano
最高の効率と設計柔軟性
エネルギー効率の高いCIPOS™ Tinyは、高いモジュール効率、長期にわたる信頼性にフォーカスした高度なインテリジェントパワーモジュール (IPM) 製品ファミリーです。
高度なトレンチIGBT技術と最適なパッケージデザインという２つの利点を組み合わせることにより、システムサイズとコストを最小限に抑えるとともに、クラス最高の効率と高い信頼性を実現しています。
ディスクリート・パワー半導体とドライバーを1パッケージ化しているため、設計にかかる時間と手間を削減し、市場投入までの時間を大幅に短縮できます。
特長
●モータ駆動用に最適化されたFast Recovery FET
●ヒートシンクなしで動作可能
●市場で最小クラスのモジュール
●ブートストラップ機能内蔵
●12 x 12mmサイズに過電流保護を搭載
利点
●フットプリントおよびPCB面積の削減によるコスト節約
●ハーフブリッジ IPMで2相または3相モータドライブの実装が容易
●ハーフブリッジ IPMの高い放熱性によりヒートシンクが不要
PQFN Package
 |
 |
 |
 |
|
| Dimension | 7 x 8 x 0.9 mm | 8 x 9 x 0.9 mm | 12 x 10 x 0.9 mm | 12 x 12 x 0.9 mm |
| Configuration | Half-Bridge | Half-Bridge | Full-Bridge | 3-Phase |
| Voltage Rating | 40V,100V | 250V,500V | 250V,600V | 250V,500V |
| MOSFET Rdson max. | 5.0mΩ,21mΩ | 0.15Ω,0.8Ω,1.7Ω | 0.073Ω,0.31Ω | 0.45Ω,1.04Ω,1.7Ω 2.2Ω,2.4Ω,4Ω,6Ω |
CIPOS™ Micro
低出力モータ駆動アプリケーション向けソリューション
CIPOS™ Microは、換気扇、循環ポンプ、空気清浄機、食器洗浄機、冷蔵庫のコンプレッサー駆動装置などの低出力 (ヒートシンク付き最大450W)
モータ駆動アプリケーション向けの、コンパクトな三相インテリジェントパワーモジュール (IPM) 製品ファミリーです。
CIPOS™ Microには、高精度過電流保護やUL認定温度センサーなど、保護機能がいくつかあります。
特長
●フットプリントと互換性のある幅広い製品群
●温度フィードバックオプション
●3種類のリード形状オプション
●量産型TO-2xxヒートシンクおよびクリップに適合
利点
●デザインインが容易 – 早期市場投入が可能
●同じPCB設計と同じIPMパッケージで、複数の市場 (100VAC～230VAC)に対応可能
●UL認証済みのパッケージおよび温度センサー
Package
 |
 |
|
| SOP 29×12 | DIP 29×12 | |
| Dimension | 29 x 12 x 3.1 mm | |
| Configuration | 3-Phase | |
| Voltage Rating | 600V | |
| DC collector current | IGBT 4A,6A TC = 25°C | |

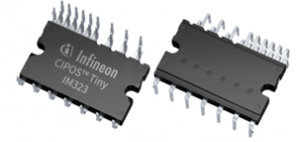

CIPOS™ Tiny
最高の効率と設計柔軟性
エネルギー効率の高いCIPOS™ Tinyは、高いモジュール効率、長期にわたる信頼性にフォーカスした高度なインテリジェントパワーモジュール (IPM) 製品ファミリーです。
高度なトレンチIGBT技術と最適なパッケージデザインという２つの利点を組み合わせることにより、システムサイズとコストを最小限に抑えるとともに、クラス最高の効率と高い信頼性を実現しています。
特長
●TRENCHSTOP™RCD2
●SOI三相シングルゲートドライバー
●RCD2の最大接合部温度175°C
●短絡能力最小3µs
利点
●最高のパフォーマンスを実現する最新のスイッチおよびゲートドライバーテクノロジー
●市場投入までの時間を短縮するように設計されています
Package
 |
|
| DIP 32.8×18.8 |
|
| Dimension | 32.8 x 18.8 x 3.6 mm |
| Configuration | 3-Phase |
| Voltage Rating | 600V |
| DC collector current | 15A (TC = 25°C, TJ < 150°C) |

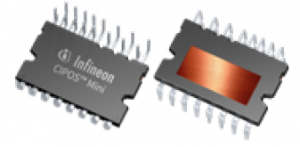

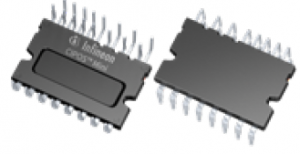

CIPOS™ Mini
PFCからインバータまでの幅広いラインアップ
CIPOS™ Miniは、定格4Aから30Aの最高クラスの電力密度を実現した製品をシングルパッケージに封止した、高効率インテリジェントパワーモジュールの製品ファミリーです。
複数の電源/制御部品を1パッケージに集積し、信頼性の向上、PCBサイズとシステムコストの最適化を実現しています。
特長
●幅広い電流定格：4A～30A
●高集積度(ブートストラップ回路、サーミスタ、ブリッジ整流器)
●ターゲットアプリケーション要件向けに最適化
利点
●PCBサイズの小型化とシステムコスト削減
●300Wから3kWまで対応
●各アプリケーション向けに最適化
●UL認証済みパッケージおよび温度センサー
Package
 |
 |
|
| DIP 36×21 | DIP 36x21D | |
| Dimension | 36 x 21 x 3.1 mm | |
| Inverter | 600V 4A,6A,10A,15A,20A,30A 600V 0.33Ω(MOSFET) |
|
| SRM | 600V 15A,20A | |
| PFC | 650V 20A,30A | |
| PFC + Inverter | 600V 10A,15A,20A | |

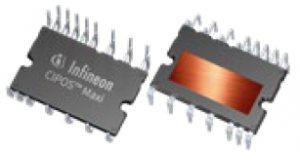

CIPOS™ Maxi
高信頼性、高性能アプリケーションを実現するソリューション
高性能CIPOS™ Maxi IPMは、さまざまなパワー素子および制御素子を1パッケージ化し、信頼性の向上、PCBサイズとシステムコストの最適化を実現しました。
2020年には、同じパッケージでCoolSiC™ MOSFET技術にもとづく初の1200VシリコンカーバイドIPM、IM828シリーズの販売を開始しました。このシリーズは、4.8kWを超える定格電力を提供します。
特長
●1200V TRENCHSTOP™ IGBT4およびCoolSiC™ MOSFET
●堅牢な1200V SOIゲードドライバ技術
●ブートストラップ機能内蔵
●過電流シャットダウン
利点
●1200VのIPMクラスでは最小のパッケージに高電力密度と最高性能
●高い効率
●設計および製造の簡素化
Package
 |
|
| DIP 36x23D | |
| Dimension | 36 x 22.7 x 3.1mm |
| Configuration | 3-Phase |
| IGBT DC collector current | 5A,10A,15A (TC = 80°C, TJ < 150°C) |
| CoolSiC™ MOSFET DC drain current |
20A (TC = 80°C, TJ < 150°C) |
