Infineon Technologies / パワー半導体
(モータ コントロールIC:iMOTION™)

インフィニオンは、産業機器用、民生用アプリケーションに向け、モータ制御用製品を幅広く提供しております。
iMOTION™は、PMモータのセンサレス Field Oriented Control(磁界方向制御)に必要なすべてのコントロールおよびアナログインターフェース機能を統合しています。
さらに、モータ制御アルゴリズムの開発プロセスからソフトウェアコーディングを排除する、インフィニオンの特許取得済みで現場で実証済みのMotion Control Engine(MCE)を備えています。

メーカー製品サイト:モータ コントロールIC

iMOTION™とマイクロコントローラ, モータ コントローラの比較

iMOTION™ マイクロコントローラ
(オープン アーキテクチャ)
モータ コントローラ
(ASSP※1)
設計スキル モータ制御・ソフトウェア経験は不要 組み込みシステム・モータ制御の
経験が必要
モータ制御・ソフトウェア経験は
不要
設計工数 低:1人/月 高:9~12人/月 低:1人/月
コントロールの
カスタマイズ可否
可能
簡単にカスタマイズできる
スクリプトエンジン
可能
あらゆるユーザーコードを実行可能
不可
センサレスFOC※2 ソフトウェアの経験なしで可能 ソフトウェアとモータ制御の経験が必要 不可
クラスBの実装と認証期間※3 システム レベルの認証に1~2ヵ月 ソフトウェアおよびシステムレベルの
認証に9ヵ月
不可
プロトタイピング/
初期評価作業工数
低:プロトタイピングと評価用の
Modular Application Design Kit
高:電源ボード
(場合によってはMCUボード)の設計が必要
中:評価キットは利用可能だが、
システムボードの設計が必要

※1 ASSP:Application Specific Standard Product
※2 FOC:Field Oriented Control:磁界方向制御
※3 クラスB: UL/IEC 60730(家電製品向け安全規格)
※4 MADK:Modular Application Design Kit

主要家電製品

  • エアコン
  • 冷蔵庫
  • 食器洗い機
小物家電

  • 掃除機
  • ヘアードライヤー
  • レンジフード
  • シーリングファン
小型産業用ドライブ

  • ポンプ
  • ファン
  • コンプレッサー
ビルディング・オートメーション

  • 自動ドア・シャッター

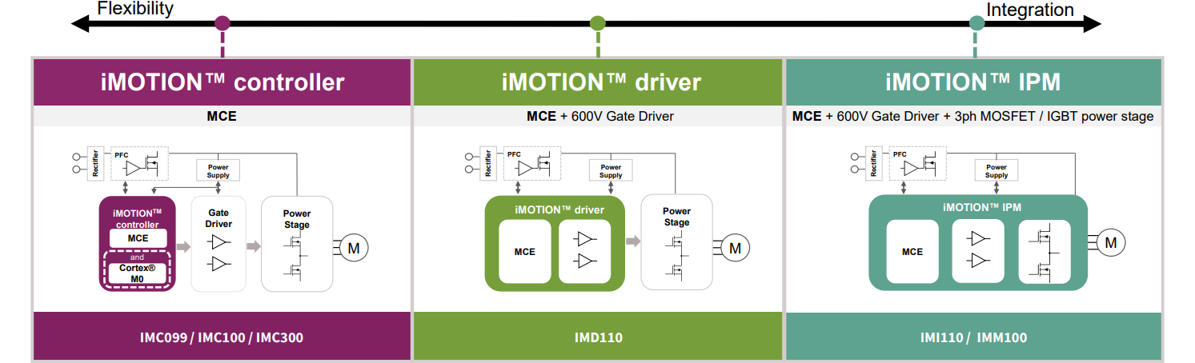

iMOTION™ ハードウェア統合レベル

iMOTION™ ハードウェア統合レベル

メーカー情報を見る

iMOTION™ controller

iMOTION™ controllerの特長

  • 低電圧または高電圧のゲートドライバ/パワーステージ/IPMの選択における最高の柔軟性
  • MCE – 実績のあるモーションコントロールエンジン – ソフトウェア不要 – モータ構成のみ
  • センサレス/ホールベースFOC + ブースト/トーテム ポールPFC向けの高性能アルゴリズム

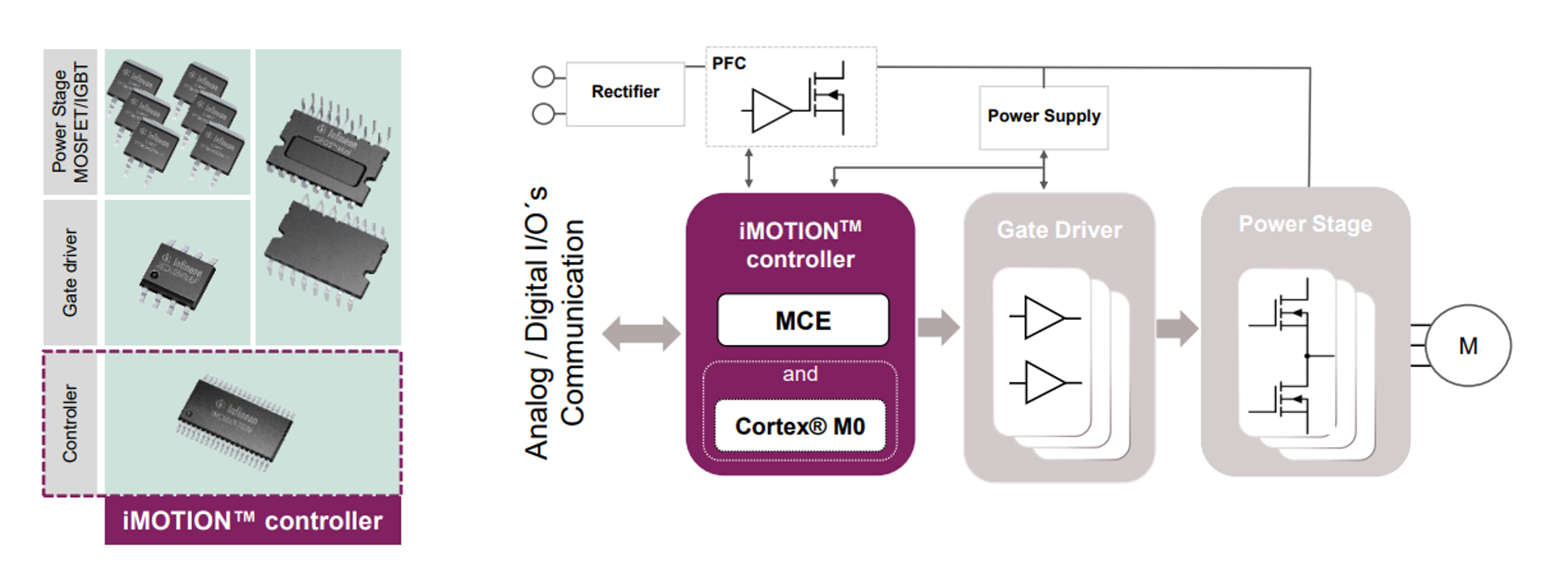

  • iMOTION™ controllerブロック図



    iMOTION™ controller ポートフォリオ

    デバイス サポート機能 コントローラ
    ※2
    パッケージ 型番
    センサレス
    FOC
    ホールセンサー
    サポート
    PFC スクリプト作成
    IMC099T 2/3 MCE TSSOP-38 IMC099T-T038
    IMC101T 2/3 MCE TSSOP-38 IMC101T-T038
    QFN-48 IMC101T-Q048
    QFP-48 IMC101T-F048
    QFP-64 IMC101T-F064
    IMC102T 2/3 ✓※1 MCE QFP-48 IMC102T-F048
    QFP-64 IMC102T-F064
    IMC301A 2/3 MCE + MCU QFP-48 IMC301A-F048
    QFP-64 IMC301A-F064
    IMC302A 2/3 ✓※1 MCE + MCU QFP-48 IMC302A-F048
    QFP-64 IMC302A-F064

    ※1 Boost & totem pole PFC
    ※2 MCE:Motion Control Engine

    メーカー情報を見る

    iMOTION™ driver

    iMOTION™ driverの特長

  • 電力段の選択における完全な柔軟性 – 低電圧または高電圧 – MOSFETまたはIGBT
  • BOMコストとボード スペースを削減する統合ゲートドライバを備えたコントローラ
  • 堅牢性と信頼性を向上させるSOI(Silicon-on-insulator)技術に基づくゲートドライバ

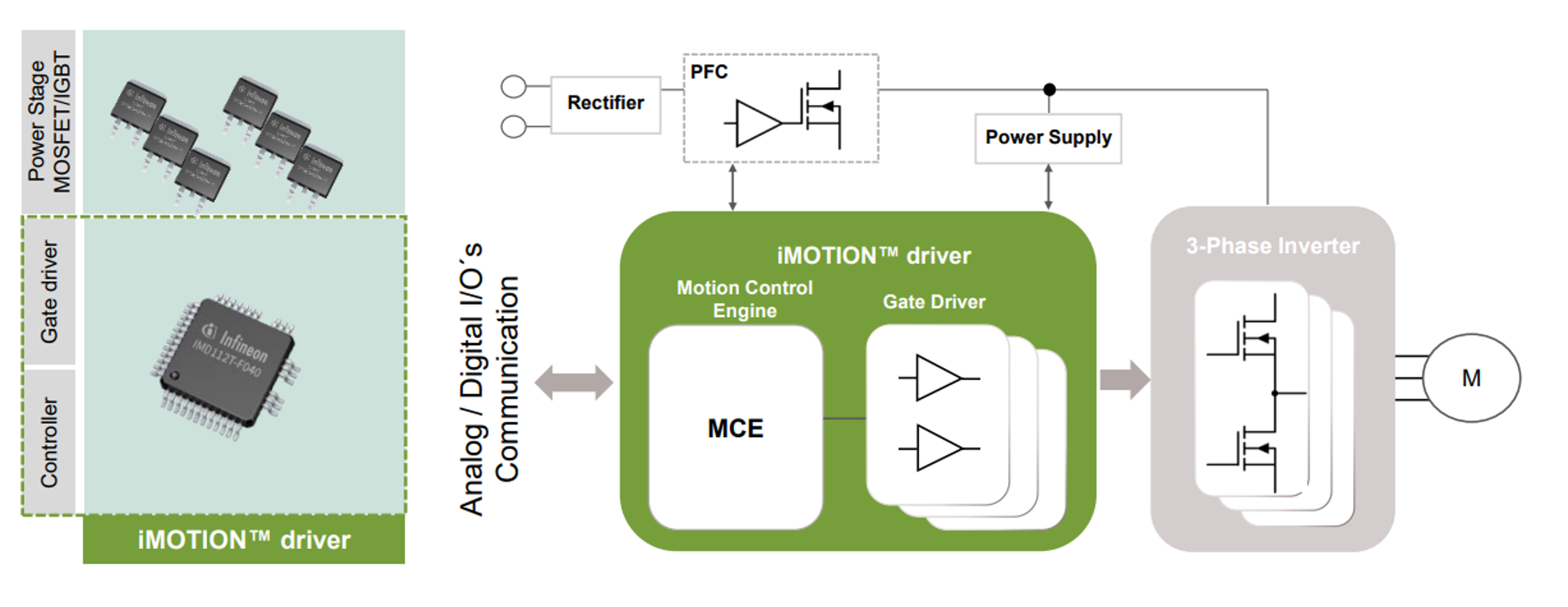

  • iMOTION™ driverブロック図



    iMOTION™ driverポートフォリオ

    デバイス サポート機能 コントローラ
    ※2
    パッケージ 型番
    センサレス
    FOC
    ホールセンサー
    サポート
    PFC スクリプト作成
    IMD111 2/3 MCE QFP-40 IMD111T-6F040
    IMD112 2/3 ✓ ※1 MCE QFP-40 IMD112T-6F040

    ※1 Boost & totem pole PFC
    ※2 MCE:Motion Control Engine

    メーカー情報を見る

    iMOTION™ IPM

    iMOTION™ IPMの特長

  • 単一パッケージのフルインバータ システム – 複数のパワーステージオプションが利用可能
  • MCE(Motion Control Engine)で使いやすい
  • BOM数とPCBサイズの削減によるシステム コストの削減

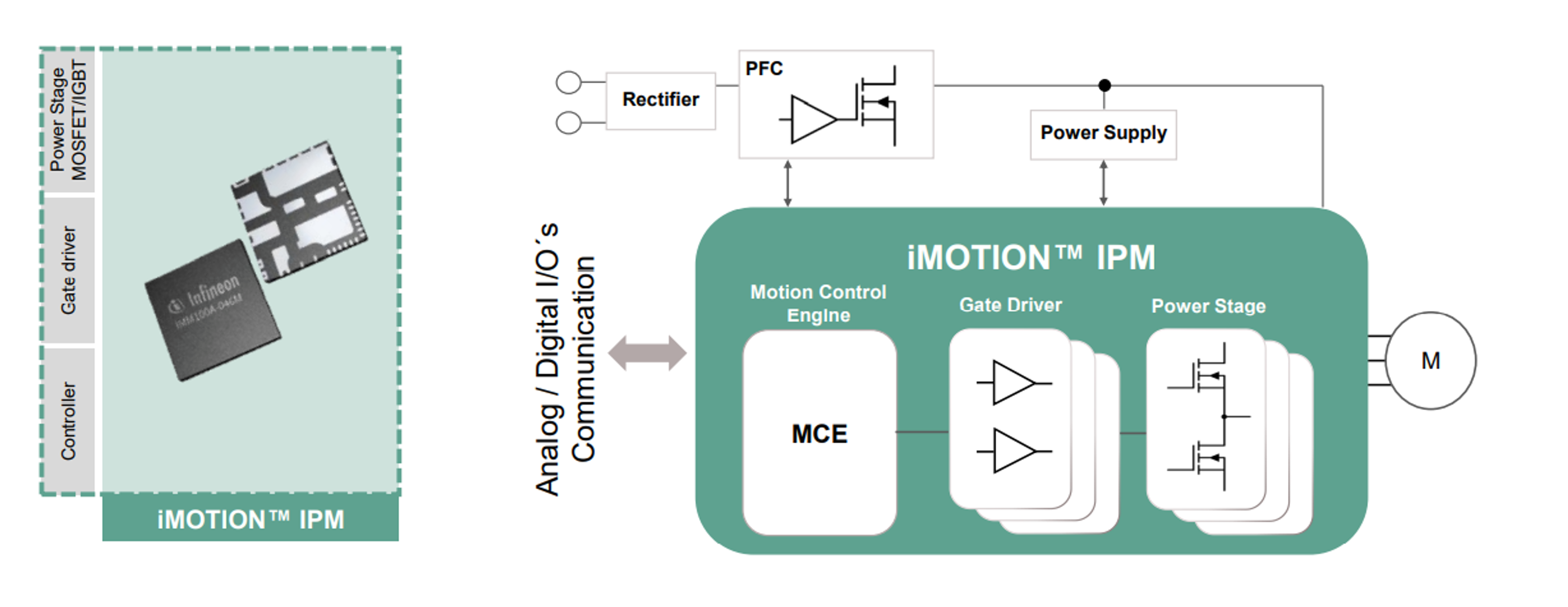

  • iMOTION™ IPMブロック図

    iMOTION™ IPMポートフォリオ

    デバイス サポート機能 コントローラ
    ※2
    電力レベル パッケージ 型番
    センサレス
    FOC
    ホールセンサー
    サポート
    PFC スクリプト作成
    IMM101T 2/3 MCE 1A/500V QFN12×12 IMM101T-015M
    4A/600V IMM101T-046M
    5A/600V IMM101T-056M
    IMM102T 2/3 ✓ ※1 MCE 1A/500V QFN12×12 IMM102T-015M
    4A/600V IMM102T-046M
    5A/600V IMM102T-056M
    IMI111T MCE 2A/600V DSO-22 IMM111T-026H
    4A/600V IMM111T-046H

    ※1 Boost PFC
    ※2 MCE:Motion Control Engine

    メーカー情報を見る

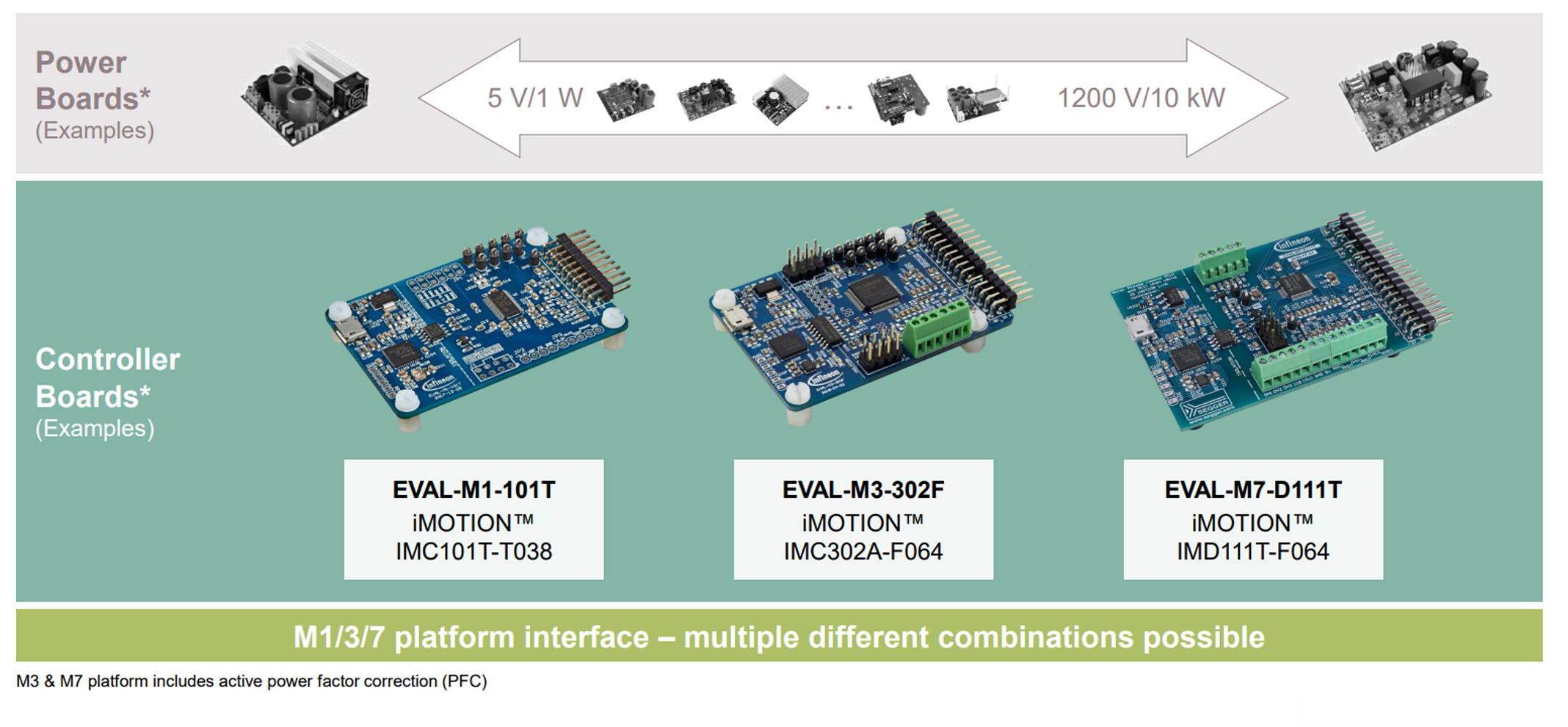

    iMOTION™ Modular Application Design Kit

    スケーラブルなモータドライブシステムソリューション

    iMOTION™ Modular Application Design Kit

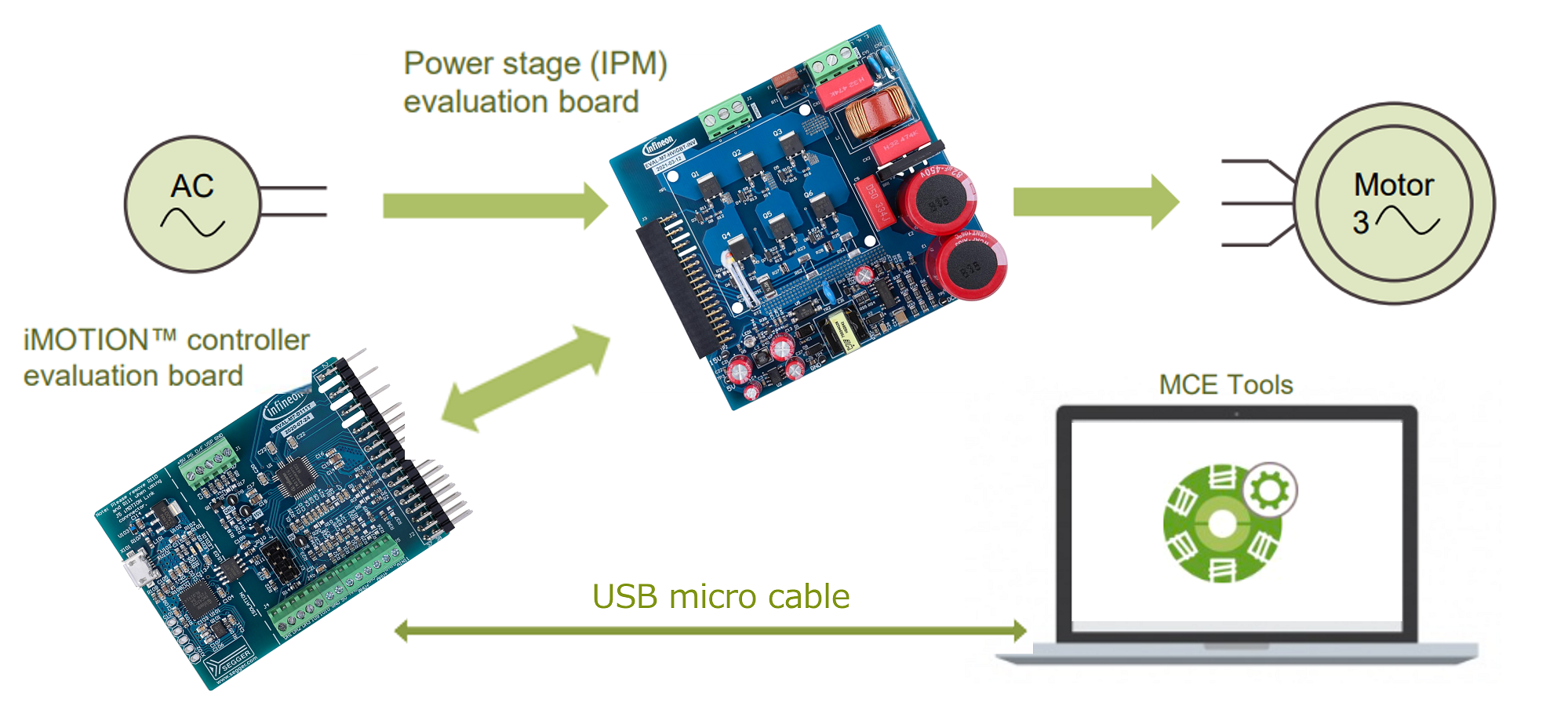

    MASKを使ったシステムソリューション例

    iMOTION™は完全なモータ制御ソリューションを提供します

    MASKを使ったシステムソリューション例



    iMOTION™ Solution Designer
    Solution Designer には、iMOTION™ 製品のセットアップと実行に関連するすべてのPCベースの
    サポート機能がバンドルされています。

    メーカー情報を見る
