Infineon Technologies / CANトランシーバ
CAN(Controller Area Network)トランシーバ
インフィニオンのCANトランシーバは、最大8 Mbpsの高速通信をサポートし、広い共通モード範囲で優れたEMI（電磁干渉）耐性を持ちます。非常に低いEME（電磁放射）と優れたESD（静電気放電）耐性を特長とし、CAN FD SIC技術により信号の品質を向上させます。これにより、複雑なネットワークでも安定した通信が可能です。また、車載用途に最適化されており、ISO 11898-2規格に準拠しています
Classic CAN
特長

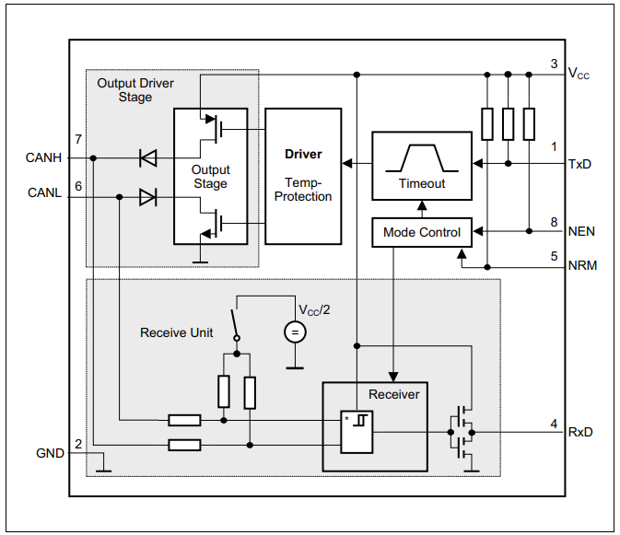

TLE8250Gブロック図
- ● High Speed CAN(ISO 11898-2)対応
- ● スピード：1Mbps
- ● 後発のCAN FDと基本的に互換性あり
- ● Bus wake-up対応(非該当品あり)
- ● Sleep Mode(INH)制御(TLE6251のみ)
Classic CANラインアップ
| 製品 | 静止電流(Max) | Wake-Upピン | パッケージ | 概要 |
| TLE6251D | 30uA | － | DSO-8 | Vio |
| TLE8250G | 15uA | － | DSO-8 | Receive Only Mode搭載 |
| TLE8250GVIO | 15uA | 〇 | DSO-8 | Vio |
CAN FD(Flexible Data)
特長

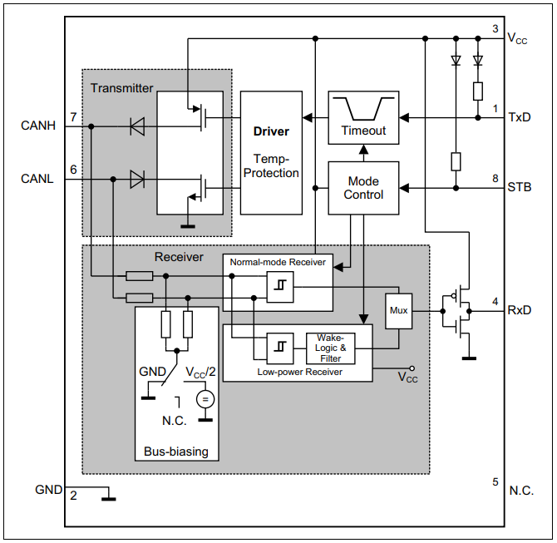

TLE9531Bブロック図
- ● Flexible Data対応：データレートの可変が可能
- ● スピード：最大5Mbps
- – 診断/リプログラミングでは5Mbps
- – 制御系では2Mbps
- ● 1フレームのデータ長が64byteに拡張
CAN FDラインアップ
| 製品 | 静止電流(Max) | Wake-Upピン | パッケージ | 概要 |
| TLE9250LE | 20uA | － | TSON-8 | |
| TLE9250VLE | 15uA | － | TSON-8 | Vio |
| TLE9250XLE | － | － | TSON-8 | スタンバイモード未対応 |
| TLE9251LE | 18uA | 〇 | TSON-8 | |
| TLE9251VLE※ | 15uA | 〇 | TSON-8 | Vio |
| TLE9252VLC※ | 25uA | 〇 | TSON-14 | Sleep Mode搭載 |
| TLE9252VSK | 25uA | 〇 | DSO-14 | Sleep Mode搭載 |
| TLE9350BSJ | 18uA | － | DSO-8 | 詳細Mission Profile対応 |
| TLE9350BVSJ | 18uA | － | DSO-8 | 詳細Mission Profile対応 |
| TLE9351BSJ | 18uA | 〇 | DSO-8 | 詳細Mission Profile対応 |
| TLE9351BVSJ | 18uA | 〇 | DSO-8 | 詳細Mission Profile対応,Vio |
※Grade0対応品(150℃品)のオプションあり
CAN (FD) PN
特長

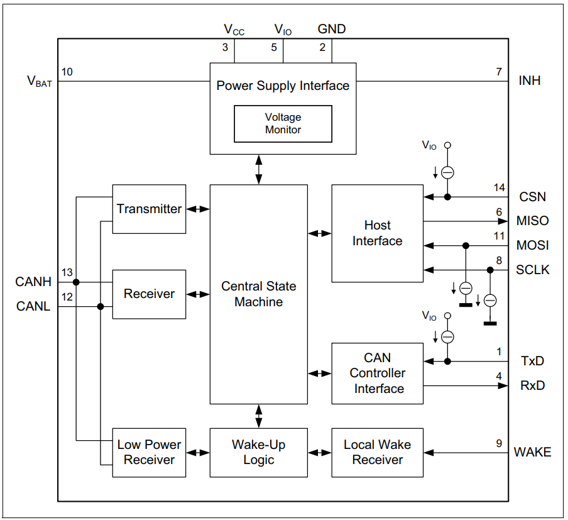

TLE9255Wブロック図
- ● CANの規格に盛り込まれた省電力制御
- – Partial Networkの略
- – ISO 11898-2 : 2016で規定
- ● 専用のトランシーバと専用のSWが必要
- ● SPIでMCU等と接続
CAN (FD) PNラインアップ
| 製品 | 静止電流(Max) | Wake-Upピン | パッケージ | 概要 |
| TLE9255WLC | 20uA | 〇 | TSON-14 | |
| TLE9255WSK | 20uA | 〇 | DSO-14 | |
| TLT9255WLC | 20uA | 〇 | TSON-14 | Grade0対応 |
CAN FD SIC
特長

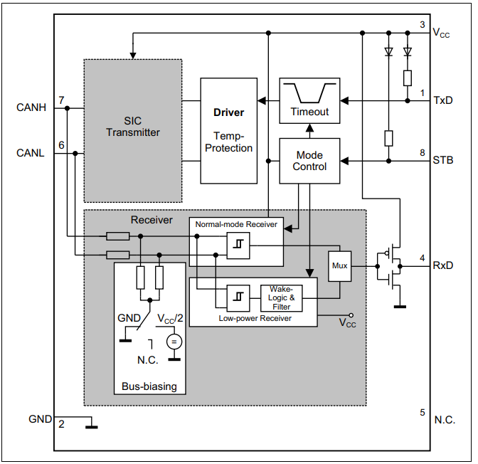

TLE9371ブロック図
- ● CAN FDのトランシーバに信号改善機能を追加
- – Signal Improvement Capabilityの略
- ● リンギングを抑制して信号品質を向上
- – DominantからRecessiveの遷移時に対応
- ● 最大8Mbpsまで対応
- ● Sleep Modeは未対応
- ● TLE9371はCAN XLも互換性を有する
CAN FD SICラインアップ
| 製品 | 静止電流(Max) | Wake-Upピン | パッケージ | 概要 |
| TLE9371SJ | 20uA | 〇 | DSO-8 | |
| TLE9371VSJ | 20uA | 〇 | DSO-8 | Vio |
