Infineon Technologies / ワイヤレス
(AIROC™ Bluetooth® LE & Bluetooth®)

メーカー情報を見る

AIROC^™ Bluetooth^® LE & Bluetooth^®ポートフォリオは、 Bluetooth Low Energy専用または Dual mode の Bluetoothソリューションで構成され、アプリケーションに最も信頼性が高く、最高のパフォーマンスを発揮するBluetooth接続を提供します。
Bluetooth LE mode ポートフォリオ、および、Dual Mode BluetoothポートフォリオはBluetooth SIG準拠のデバイスとモジュールを提供しています。

メーカー製品サイト

AIROC^™ Bluetooth^® LE & Bluetooth^®デバイス

製品ポートフォリオ

	Bluetooth^® LE + Bluetooth^®			Bluetooth^® LE
デバイス	CYW20819	CYW20820	CYW20719 /20721	CYW20829	CYW20835	PSoC^™ 6 BLE	PSoC^™ 4 BLE
スペック	5.4	5.4	5.4	5.4	5.4	5.4	5.3
モード	BR/EDR/LE	BR/EDR/LE	BR/EDR/LE	LE	LE	LE	LE
CPU	Arm^® Cortex^®-M4	Arm^® Cortex^®-M4	Arm^® Cortex^®-M4	Arm^® Cortex^®-M33	Arm^® Cortex^®-M4	Arm^® Cortex^®-M4 /-M0+	Arm^® Cortex^®-M0
Flash	256 KB	256 KB	1 MB	External	External	1 MB	256 KB 128 KB
ROM	1 MB	1 MB	2 MB	64 KB	2 MB	1 MB	256 KB 128 KB
RAM	176 KB	176 KB	512 KB	256 KB	384 KB	288 KB	32 / 16 KB
送信パワー	5.0dBm(BR) 4.5dBm(LE)	11.5dBm(BR/LE)	5.0dBm(BR) 5.5dBm(LE)	10.0dBm	12.0dBm	4.0dBm	3.0dBm
受信感度	-91.5dBm(BR) -95.0dBm(LE)	-91.0dBm(BR) -94.5dBm(LE)	-92.0dBm(BR) -95.5dBm(LE)	-98.0dBm	-94.5dBm	-95.0dBm	-91.0dBm
動作温度範囲	-30 ～ 85℃	-30 ～ 85℃	-30 ～ 85℃	-30 ～ 85℃	-30 ～ 85℃	-40 ～ 85℃	-40 ～ 85℃
特長	2Mbps PHY BLE MESH	2Mbps PHY BLE MESH	2Mbps PHY BLE MESH	2Mbps PHY LE Long Range BLE MESH	2Mbps PHY BLE MESH	2Mbps PHY Programmable Analog	Programmable Analog

AIROC^™ CYW20829

業界最高の通信距離のBluetooth^® LE 5.4 MCUに、アプリケーションおよびCAN FD専用のARM^® Cortex^®-M33を搭載しており、以下の特長を持っています。

● LE 1Mbps で10 dBm の送信出力、-98 dBm の優れた受信感度を実現する内蔵パワーアンプが実装され、高い信頼性と通信範囲を実現
● Bluetooth^® LE 5.4までの全機能に対応
● 最小限の外部部品でシステムを構築し、BOMコスト削減を可能にする高い集積度
● アプリケーション実行用の 96 MHz Arm^® Cortex^®-M33 MCUと、Bluetooth^®コントローラー専用のセカンダリArm^® Cortex^®-M33を搭載
● 256 KBのアプリケーションSRAMを搭載
● 外部フラッシュを柔軟に選択できるXIP対応Quad SPIインターフェース、CAN FD、PDM、I2S、ADC、タイマーなど、多様なペリフェラルを搭載
● セキュアブート、セキュア実行環境、TRNG、eFuse (カスタムキー)、そして、暗号アクセラレーションに対応可能な機能ブロックを搭載
● 電源電圧範囲 1.7 V～3.6 V
● プログラマブルGPIO 32個
● 最大動作温度 85℃
● 認証済みモジュール、ソフトウェアツール、サンプルコードを提供し、開発期間を短縮

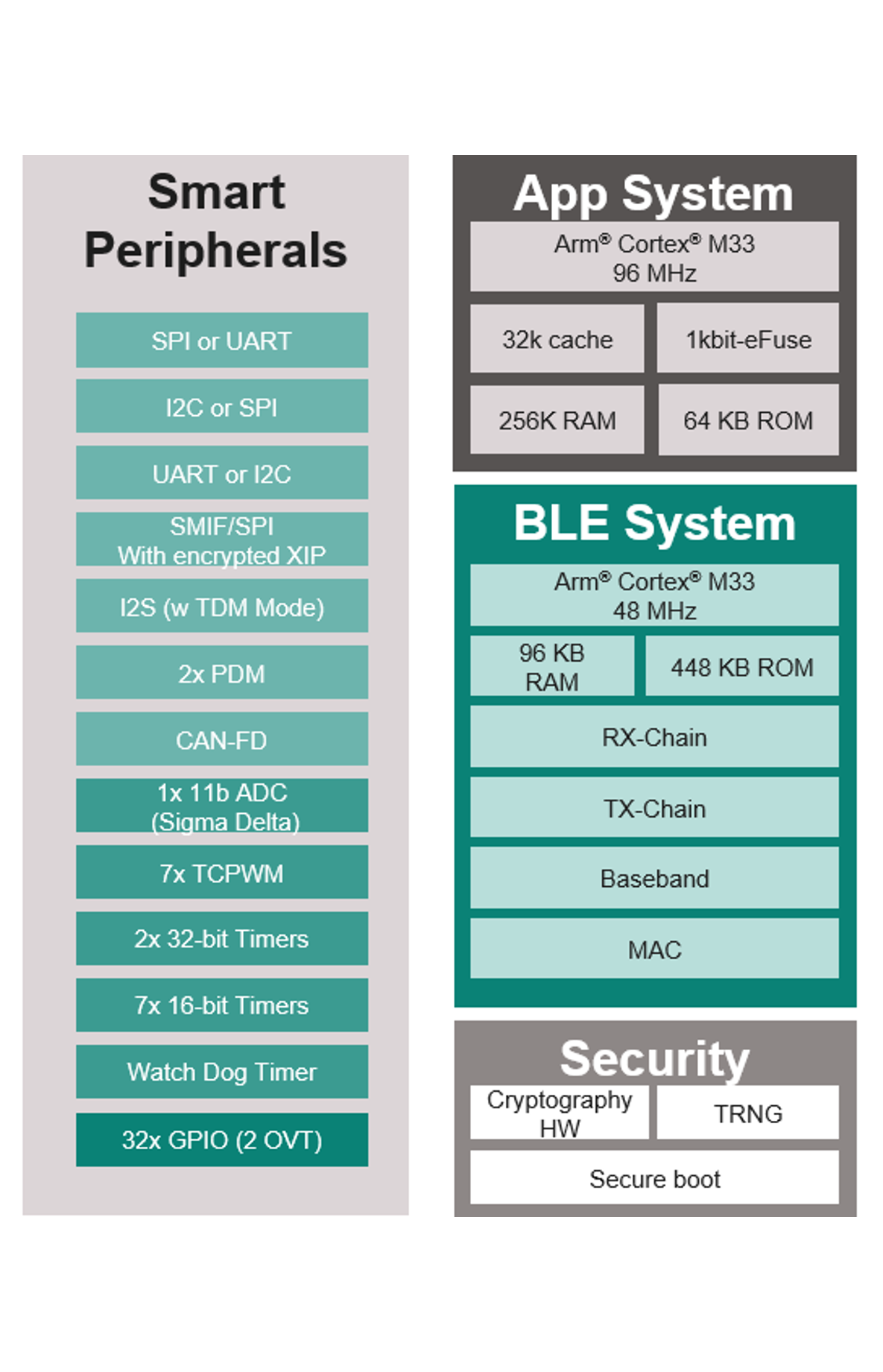

CYW20829ブロック図

CYW20829 (メーカー製品サイト)

メーカー情報を見る

AIROC^™ Bluetooth^® LE & Bluetooth^®モジュール

AIROC^™ Bluetooth^®におけるモジュールは、異なる形状に最適化されたさまざまなタイプのモジュールやカスタム外部チップアンテナを使用しており、電波認証およびBluetooth SIG認証を取得したプログラマブルなモジュールです。
製品をより迅速に構築できるように設計され、開発リスクを大幅に最小化し市場投入までの時間を短縮します。

製品ポートフォリオ

デバイス	コアスペック	モード	モジュール型番	アンテナタイプ	サイズ(mm)	送信パワー	動作温度	電波認証	PHY サポート

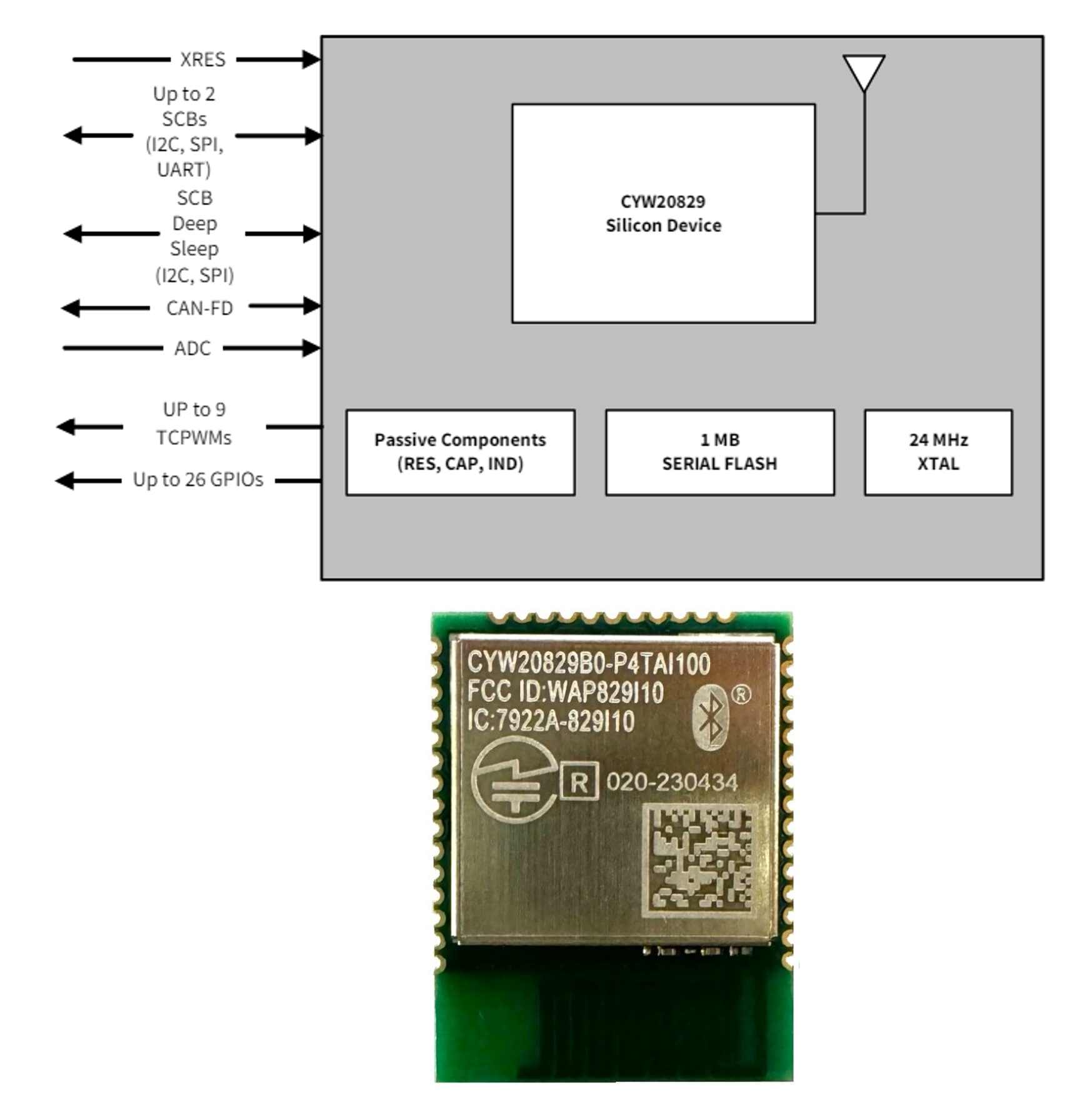

CYW20829	5.4	LE	CYW20829B0-P4TAI100	PCB アンテナ	14.50 x19.00 x1.95	10.0dBm	-40 to 85℃	FCC, ISED, MIC, CE	2Mbps Coded
			CYW20829B0-P4EPI100	RF パッド

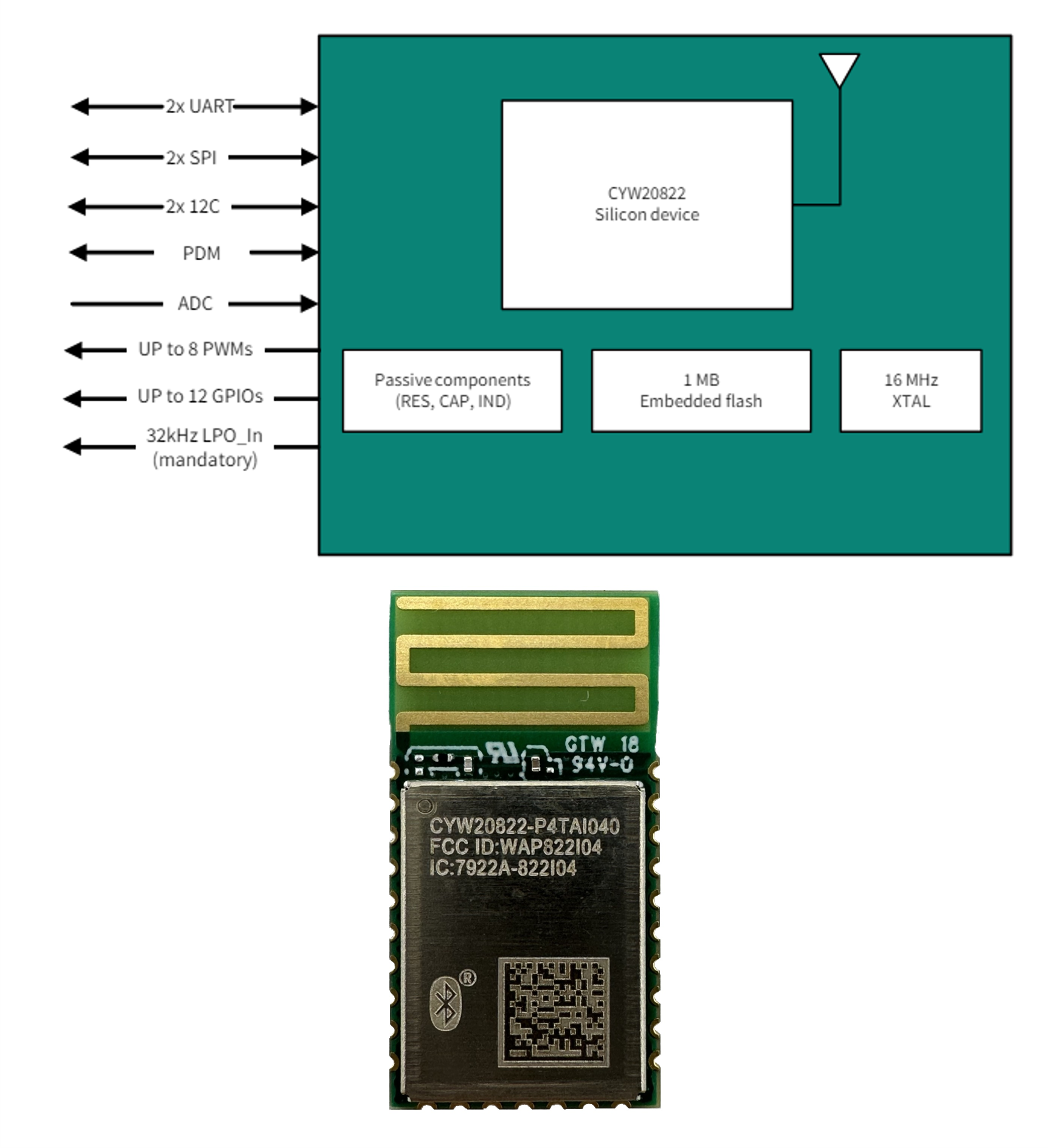

CYW20822	5.0	LE	CYW20822-P4TAI040	PCB アンテナ	10.50 x20.20 x2.30	4.0dBm	-40 to 85℃	FCC, ISED, MIC, CE	2Mbps Coded
			CYW20822-P4EPI040	RF パッド
CYW20835	5.2	LE	CYBLE-343072-02	PCB アンテナ	13.31 x21.89 x1.95	12.0dBm	-30 to 85℃	FCC, ISED, MIC, CE, UK	2Mbps
			CYBLE-333073-02	RF パッド
			CYBLE-333074-02	u.FL
CYW20819	5.0	BR/EDR LE	CYBT-213043-02	PCB アンテナ	12.00 x16.61 x1.70	4.0dBm	-30 to 85℃	FCC, ISED, MIC, CE	2Mbps
			CYBT-223058-02	チップアンテナ	11.00 x11.00 x1.70
			CYBT-263064-02	RF パッド	12.50 x19.00 x1.85	15.0dBm (PA/LNA)
			CYBT-263065-02	u.FL
			CYBT-273063-02	PCB アンテナ
CYW20820	5.0	BR/EDR LE	CYBT-243053-02	PCB アンテナ	12.00 x16.61 x1.70	10.5dBm	-30 to 85℃	FCC, ISED, MIC, CE	2Mbps
			CYBT-253059-02	チップアンテナ	11.00 x11.00 x1.70
CYW20719	5.0	BR/EDR LE	CYBT-413055-02	PCB アンテナ	12.00 x16.30 x1.70	4.0dBm	-30 to 85℃	FCC, ISED, MIC, CE	2Mbps
			CYBT-423054-02	チップアンテナ	11.00 x11.00 x1.70
			CYBT-483056-02		12.75 x18.59 x1.80	20.0dBm (PA/LNA)
CYW20721	5.0	BR/EDR LE	CYBT-413061-02	PCB アンテナ	12.00 x16.30 x1.70	4.0dBm	-30 to 85℃	FCC, ISED, MIC, CE	2Mbps
			CYBT-423060-02	チップアンテナ	11.00 x11.00 x1.70
			CYBT-483062-02		12.75 x18.59 x1.80	20.0dBm (PA/LNA)
CYW20706	5.0	BR/EDR LE	CYBT-343026-01	PCB アンテナ	12.00 x15.50 x1.95	12.0dBm	-30 to 85℃	FCC, ISED, MIC, CE, KC, NCC, ANATEL, SRRC, IFT, ICASA	–
			CYBT-333032-02	RF パッド	12.00 x13.50 x1.95			FCC, ISED, MIC, CE
			CYBT-333047-02	u.FL
			CYBT-343151-02	PCB アンテナ	12.00 x15.50 x1.95		-30 to 105℃	FCC, ISED, MIC, CE, KC, NCC, ANATEL
CYW20707	5.0	BR/EDR LE	CYBT-353027-02	チップアンテナ	9.00 x9.00 x1.75	12.0dBm	-30 to 85℃	FCC, ISED, MIC, CE	–
PSoC™ 6	5.0	LE	CYBLE-416045-02	PCB アンテナ	14.00 x18.50 x2.00	4.0dBm	-40 to 85℃	FCC, ISED, MIC, CE	2Mbps
PSoC™ 4	5.1	LE	CYBLE-212020-01	PCB アンテナ	14.52 x19.20 x2.00	3.0dBm	-40 to 85℃	FCC, ISED, MIC, CE, KC	–
			CYBLE-222014-01	チップアンテナ	10.00 x10.00 x1.80
			CYBLE-214015-01	PCB アンテナ	11.00 x11.00 x1.80
			CYBLE-202007-01	u.FL	15.00 x23.00 x2.05	7.5dBm (PA/LNA)
			CYBLE-212006-01	PCB アンテナ	15.00 x23.00 x2.00
			CYBLE-224116-01	チップアンテナ	9.50 x15.40 x1.80	9.5dBm (PA/LNA)	-40 to 105℃
