Infineon Technologies / パワー半導体(AC-DCコンバータ)

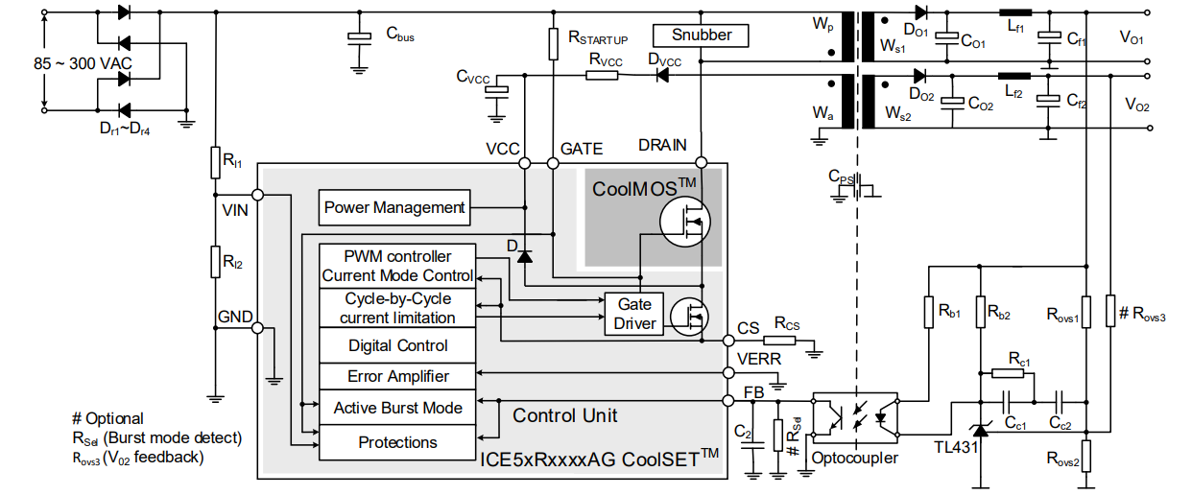

インフィニオンのCoolSET™ PWM Fixed Frequency Gen5 Pro（CoolSET™ PWM FF Gen5 Pro）は、フライバックPWMコントローラで、外付けSiC／Si MOSFET駆動に対応しつつ高電圧入力に対応します。
1700V駆動 × 可変ゲート電圧10/15/18V”でSiCのポテンシャルを最大化。CoolSET™ Gen5 Proは、高電圧補助電源をよりシンプルに、より高効率に進化させます。

• ● 外付け CoolMOS™ / CoolSiC™ / Si MOSFETを駆動

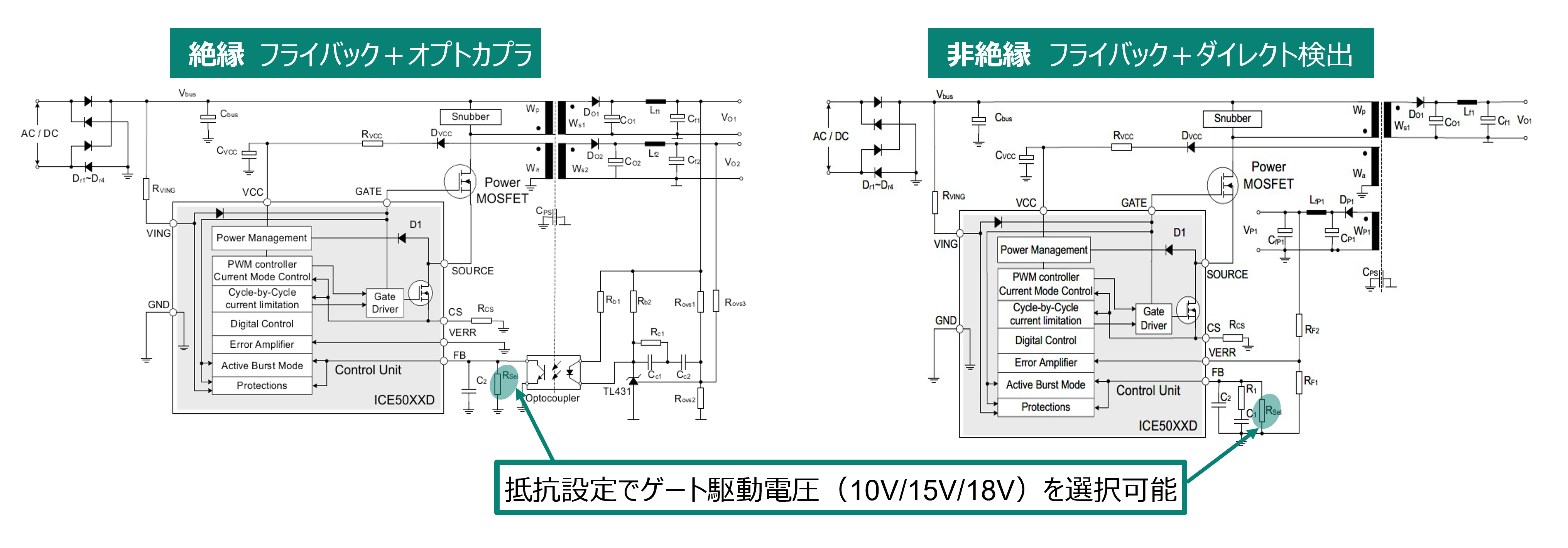

• ● 外付け抵抗値設定により、ゲート電圧を 10 V／15 V／18 V から選択可能
• ● 外付け CoolSiC™ / CoolMOS を介した V_CC 充電により高速起動を実現
• ● 最大100Wクラスに対応
• ● 耐圧・損失・電力レンジをシステム要件に合わせて柔軟に設計可能
• ● 絶縁／非絶縁フライバックの両方に対応高機能（保護機能、ソフトスタート、低EMI、CCM対応など）

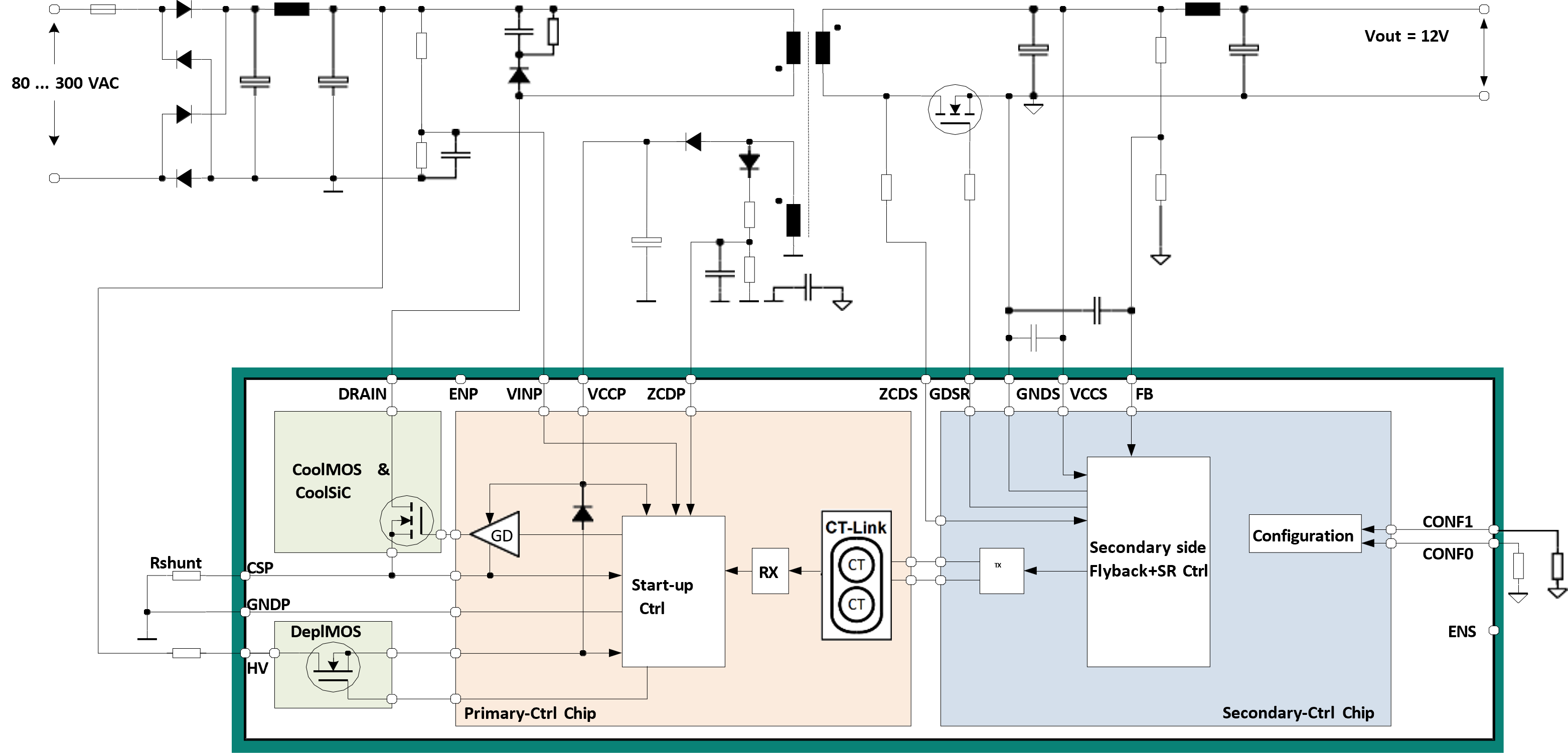

さらにインフィニオンのCoolSET™‑SiPは、制御・MOSFET・二次側制御・絶縁フィードバックまでワンチップ化し、電源設計を究極までシンプルにするソリューションです。外付け部品の削減による設計簡素化と高い電力密度を実現し、フライバックコンバータに最適化されています。また、最新のCoolMOS™/CoolSiC™ MOSFET技術を採用することで低損失化を実現し、優れた効率性能を提供するとともに、保護機能を内蔵することで高い信頼性と堅牢性を確保しています。
小型・高効率・高信頼性を兼ね備えたソリューションとして、アダプター、充電器、家電電源など幅広いアプリケーションに適用可能です。

• ● CoolSET^™ SiP: Flybackコントローラ, CoolMOS^™ / CoolSiC^™ MOSFET, 二次側制御部, 一次・二次間伝達機能をワンチップ化したデバイス

• ● ZVSスイッチによる低スイッチング損失
• ● 出力電力範囲: 30 – 100W
• ● 出力電圧範囲: 12V専用 (二次側UVLOおよび耐圧による制限、Gen 2で拡張予定)

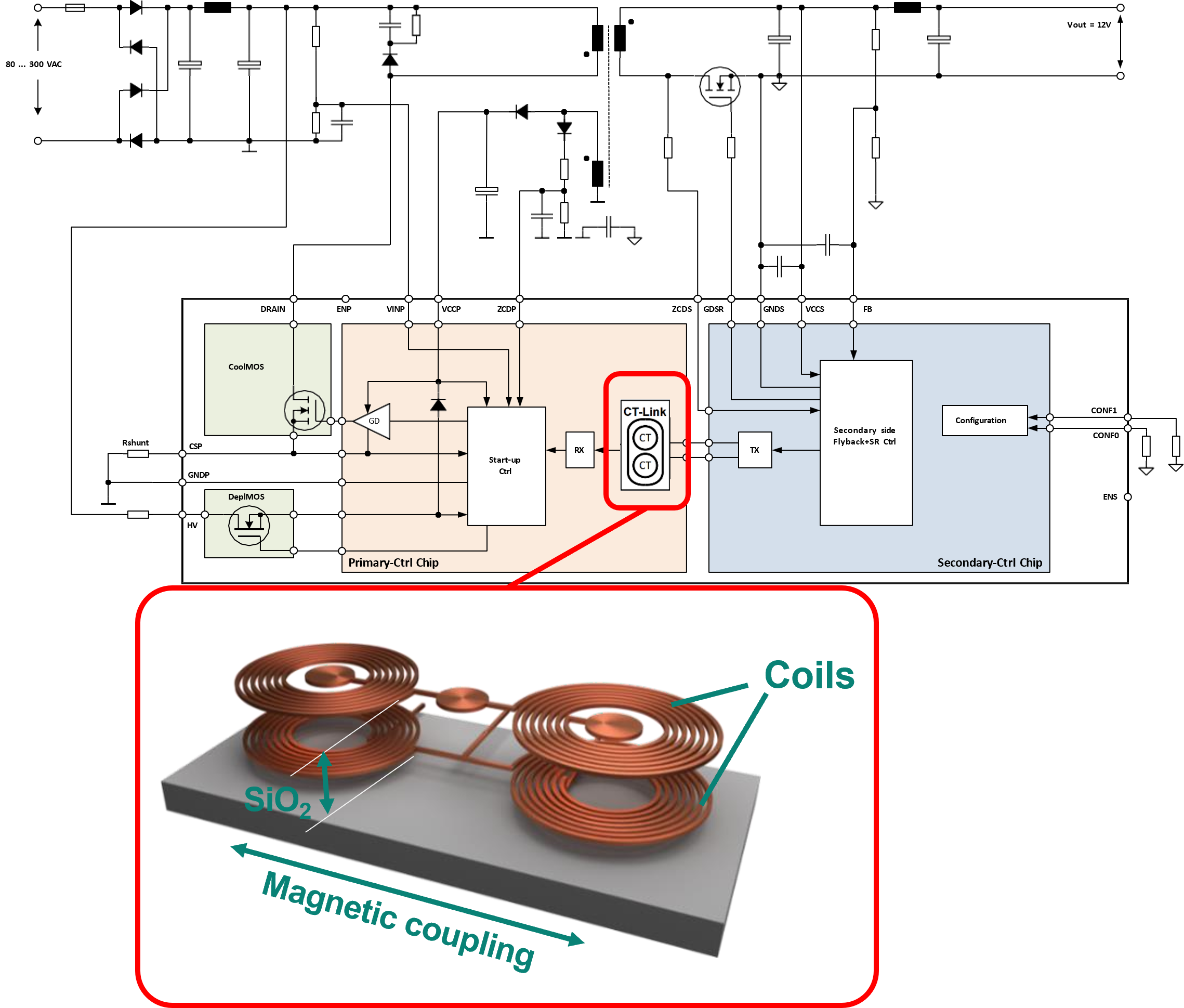

• CoolMOS™　 P7、PWMコントローラ、CT Link 絶縁通信、SRコントローラ、二次側制御を統合し、部品点数を削減
• 出力電力：最大 60 W（提供中）、将来 100 W 対応（EES 対応予定）
• トポロジー：高度な SR 制御アルゴリズムを用いた新しい ZVS フライバック動作最大 150 kHz 動作により高効率を実現
• ヒステリシスモード動作向けに電源電流を最適化し、待機時消費電力を低減

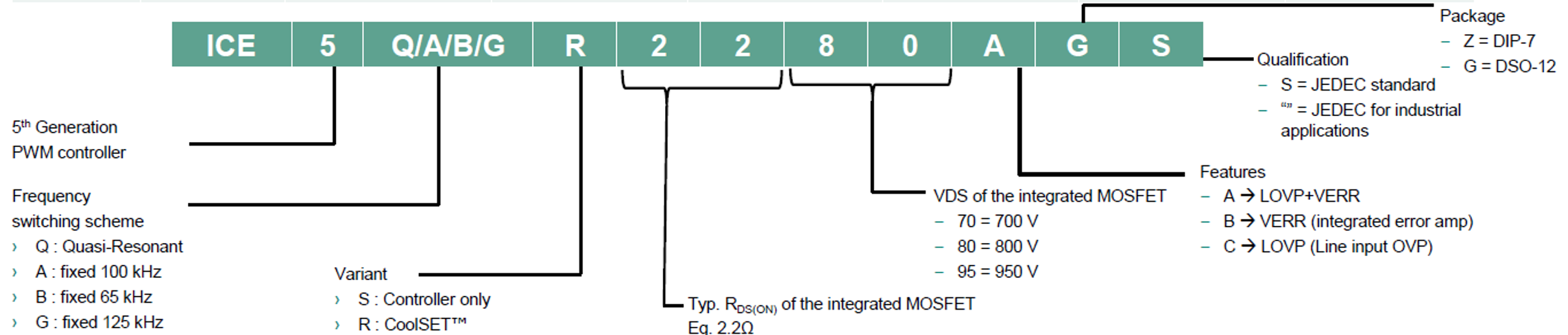

出力・電圧・機能の組み合わせで構成された製品ポートフォリオ

• ● 30W～60W：CoolMOS™（800V / 950V）を採用
• ● 70W～100W：CoolSiC™（800V）を採用
