Everspin Technologies / スピントルク型MRAM（STT-MRAM）
新アーキテクチャSTT（Spin-transfer Torque）による産機・IoT機器向けのシリアルMRAM製品を量産開始しました。
STT-MRAMは垂直磁化異方性(Perpendicular Magnetic Anisotropy)を備えた垂直MTJ(Magnetic Tunnel Junction)によって、
高いデータ保持性能、書き換え耐性を維持しつつ、セルサイズを小さくし、より高密度で低消費電力の製品を提供します。
仕様
●不揮発性 : 高温ワーストケースで10年保証
●書換え回数 : Write 1014回以上、Read 回数無制限
●メモリ容量 : 4Mbから128Mbまで、更なる大容量化予定あり
●インターフェース : xSPIシリアル、実装後初回のみ初期化必要
●温度範囲 : -40C to 105C, HR品で125C対応
●信頼性 : 優れたソフトエラー耐性、ECC内蔵、磁気シールド無しでより優れた磁気耐性

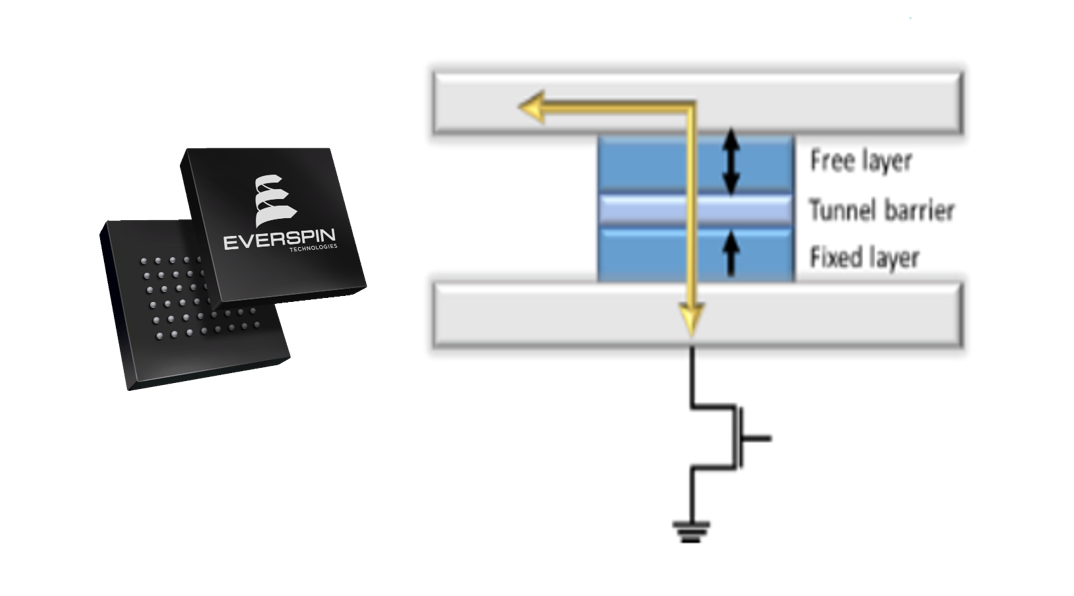

動作原理
垂直MTJ素子はトンネルバリアを隔てて、下部固定層と上部可動層の強磁性膜が分極されています。
リード時：上部可動層の磁化方向による垂直MTJ 素子の抵抗値の違いを読み取ります。
ライト時：垂直MTJ素子を通過する電流(分極電流)の方向によって、上部可動層の磁化方向を変化させる事でデータ書込みを行います。
電源を遮断した後でも、MTJの磁化方向は安定的に残り、MRAMのデータが保持されます。
トグルタイプMRAM vs. スピントルク型MRAM（STT-MRAM）
| トグルタイプMRAM |
スピントルク型MRAM（STT-MRAM） |
|
|---|---|---|
| インターフェイス | SPI, QSPI, Parallel I/F | xSPI (EXpanded Serial Peripheral Interface) : OSPI, QSPI, QSPI(SC version) |
| メモリ容量 | 128Kb to 32Mb | 4Mb to 128Mb |
| 不揮発性 | 20年 | 10年 (ワーストケース) |
| 書換え回数 | 無制限 | 1014回（SC versionは 4×1012回) |
| 動作温度範囲 | -55C to 125C | -40C to 105C |
| コア電圧(Typ.) | 3.3V | 1.8V |
| 最大磁気耐性 | 12,000A/m | 350Oe (27,853A/m) |
| 初期化 | 不要 | 必要（実装後の初回のみ） |
ラインアップ
xSPI Octal(200MHz)/Quad(133MHz)、Quad(108MHz SC version)
| 製品名 | 容量 | 最大クロック周波数 |
電源電圧 | 温度範囲※2 | パッケージ | ステータス※3 |
|---|---|---|---|---|---|---|
| EM128LXOA | 128Mb | 200MHz | 1.8V | C,I,E | 24-BGA | MP |
| EM128LXQA | 133MHz | 24-BGA, 8-DFN(6x8mm) | ||||
| EM064LXOA | 64Mb | 200MHz | 1.8V | C,I,E | 24-BGA | MP |
| EM064LXQA | 133MHz | 24-BGA, 8-DFN(6x8mm) | ||||
| SC version | 108MHz | I | ||||
| EM032LXOA | 32Mb | 200MHz | 1.8V | C,I,E | 24-BGA | MP |
| EM032LXQA | 133MHz | 24-BGA, 8-DFN(6x8mm) | ||||
| SC version | 108MHz | I | ||||
| EM016LXOB | 16Mb | 200MHz | 1.8V | C,I,E | 24-BGA | MP |
| EM016LXOB | 133MHz | 24-BGA, 8-DFN(5x6mm) | ||||
| SC version | 108MHz | I | ||||
| EM008LXOB | 8Mb | 200MHz | 1.8V | C,I,E | 24-BGA | MP |
| EM008LXOB | 133MHz | 24-BGA, 8-DFN(5x6mm) | ||||
| SC version | 108MHz | I | ||||
| EM004LXOB | 4Mb | 200MHz | 1.8V | C,I,E | 24-BGA | MP |
| EM004LXOB | 133MHz | 24-BGA, 8-DFN(5x6mm) | ||||
| SC version | 108MHz | I |
*2：温度範囲 C:0～70℃ I:-40～85℃ E:-40～105℃ *3 : MP : Mass Production
