ブレイブリッジ / Bluetooth5.0対応 無線通信モジュール
今後のAI、IoTによる市場拡大が期待されている中で通信機能としてのBLEに対する仕様要求も高くなってきています。従来のウェアラブルデバイスに装着するアプリケーションに加えてLong-Range機能を実装したBluetooth5.0(R)規格に対応することで長距離での通信が可能となります。それにより今までのLPWAのカバーエリアがBLEにより対応できる新たなケースも出てくることが想定されます。
Bluetooth5.0対応 無線通信モジュールとは
Braveridge社製 Bluetooth5.0対応 無線通信モジュール「BVMCN52840CFSLR」は、Long-Range機能に対応しており、低消費電力かつ長距離通信の実現が可能となります。また豊富なI/Oピンをサポートしており、多機能化への対応ができます。「BVMCN5210S」は小型パッケージによる低コスト化を実現しています。
特長
- ● Bluetooth5.0(R)規格に対応したNordic semiconductor社製
Bluetooth Low Energy(BLE)用SoC チップを搭載 - ● Long-Range機能に対応しており、低消費電力、長距離通信が可能
通信距離:街中で100m~200m、見通しの良い海上で1.0km~2.0km - ● SonicBoard (開発ボード)が用意されており、プログラミング後すぐに通信性能の確認が可能
- ● BT SIG認証及び国内電波法認証を取得
http://www.products.braveridge.com/sonicboard/
製品ラインアップ

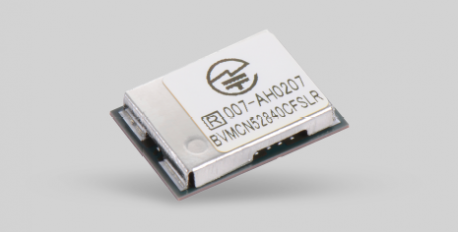

BVMCN52840CFSLR
- ● 豊富なI/Oピンを備えた多機能なBluetooth5.0Long-Rangeに対応した小型モジュール
- ● サイズ:W:11.0mm D:7.5mm H:1.85mm
- ● サンプル対応:20個より可能

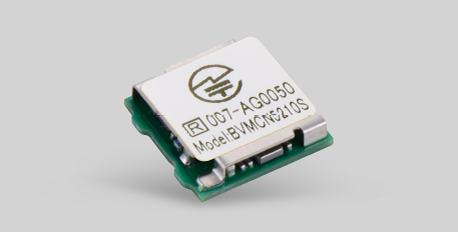

BVMCN5210S
- ● コストパフォーマンスに優れたBluetooth5.0に対応した小型モジュール
- ● サイズ:W:8.5mm D:8.5mm H:1.9mm
- ● サンプル対応:20個より可能
製品仕様・機能
品名 | BVMCN52840CFSLR | BVMCN5210S |
搭載SoC | Nordic nRF52840-CKAA | Nordic nRF52810-QCAA |
サイズ | 7.5 x 11 x 1.85mm | 8.5 x 8.5 x 1.9mm |
アンテナ | 外付け(認証済みアンテナ140種) ※筐体マッチングサービスあり |
外付け(認証済みアンテナ192種) ※筐体マッチングサービスあり |
Bluetooth® LE | Bluetooth® 5.0 | Bluetooth® 5.0 |
Long-Range | 対応 | ー |
周波数レンジ | 2402 MHz ~ 2480MHZ | 2402 MHz ~ 2480MHZ |
送信出力 | -40 dBm ~ +8dBm | -40 dBm ~ +4dBm |
用途 | Central / Peripheral | Peripheral |
SoftDevice | S140(V6.1.1) | S112(V5.1.0) |
ROM / RAM | 1024KB / 256KB | 192KB / 24KB |
I/O インターフェイス | 48Pin (UART,SPI,I2C,ADC,GPIO.NFC,USB controller),SEGGER Port |
15Pin (UART,SPI,I2C,ADC,GPIO.NFC),SEGGER Port |
モジュールPin数 | 82Pin | 24Pin |
動作電圧 | 1.7V ~ 5.5V | 1.7V ~ 3.6V |
動作温度範囲 | -20℃ ~ 80℃ | -10℃ ~ 60℃ |
日本電波法認証 | 007-AH0207 | 007-AG0050 |
Bluetooth SIG認証 | Declaration ID : D042292 QDID : 115277 |
Declaration ID : D039065 QDID : 108416 |
