AM57xxシリーズのSDKでサポートされているブートモードを教えてください
AM57xx-IDKでデフォルト以外のブートモードを有効にするために必要な変更方法について教えてください

AM57xx SoCは、TRM（文書番号：spruhz6）：Table 33-9. Booting Devices Orderに記載の
ブートモードをサポートしています。

ここではAM57xxでu-boot/Linuxを使用する際の一般的なブートモードのサブセットについて
紹介します。

AM57xxには複数の評価ボードがあり、それぞれに独自の機能があります。
　AM57xx-beagle-x15：
　AM571x-IDK：
　AM572x-IDK：
　AM574x-IDK：

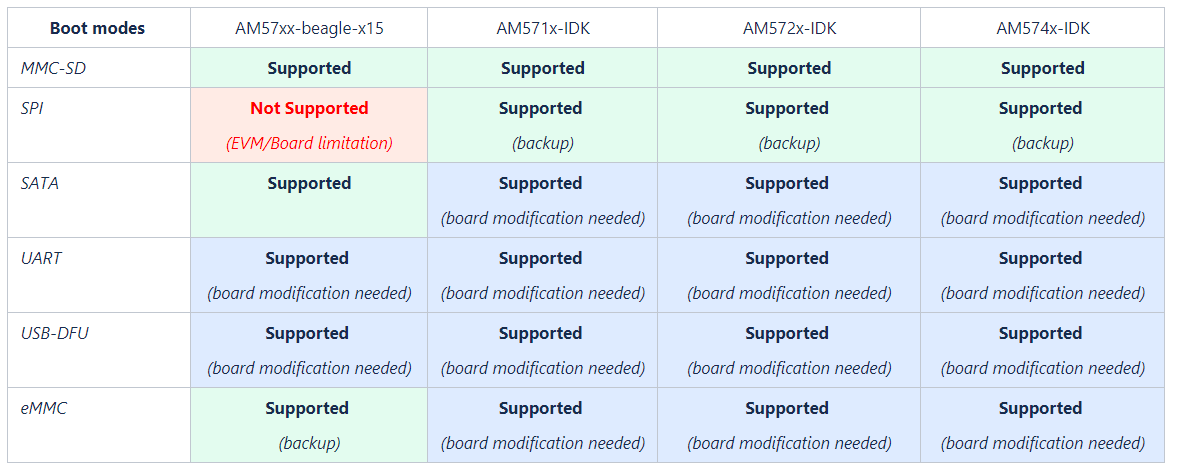

以下の表は、これらのボードでサポートされているブートモードをまとめたものです。

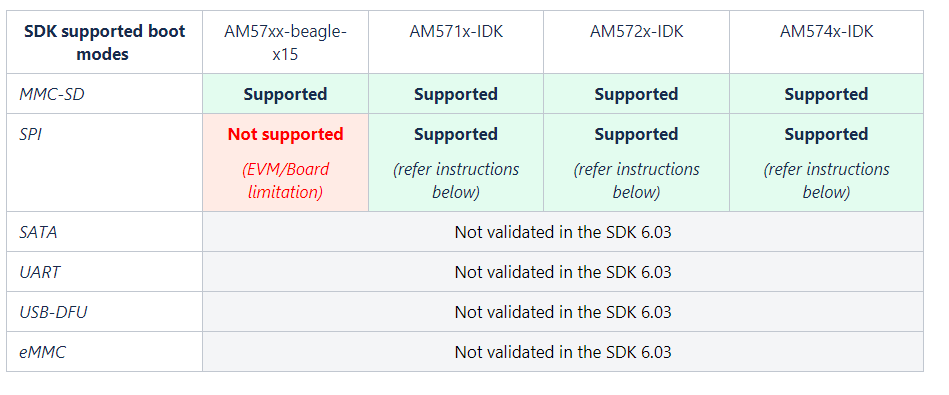

以下の表は、SDK6.03でデフォルトで有効になっているブートモードをまとめたものです。

［MLO/u-boot.img を QSPI に書き込むためのコマンド］
　mmc rescan
　fatload mmc 0 ${loadaddr} MLO
　sf probe 0
　sf erase 0x00000 0x200000
　sf write ${loadaddr} 0x00000 ${filesize}
　fatload mmc 0 ${loadaddr} u-boot.img
　sf write ${loadaddr} 0x40000 ${filesize}

　Boot手順詳細についてはFoundational_Components_U-Bootサイトを参照：

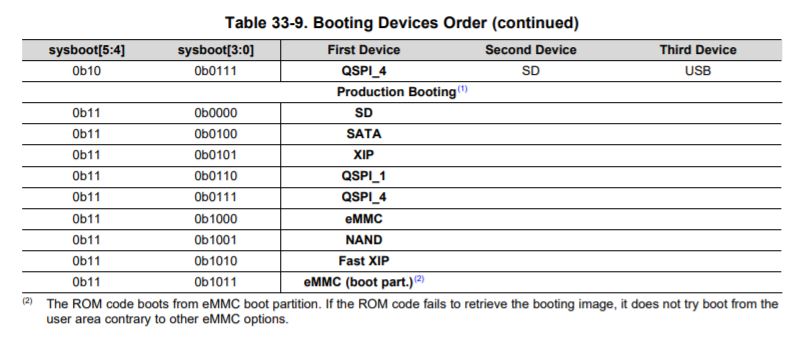

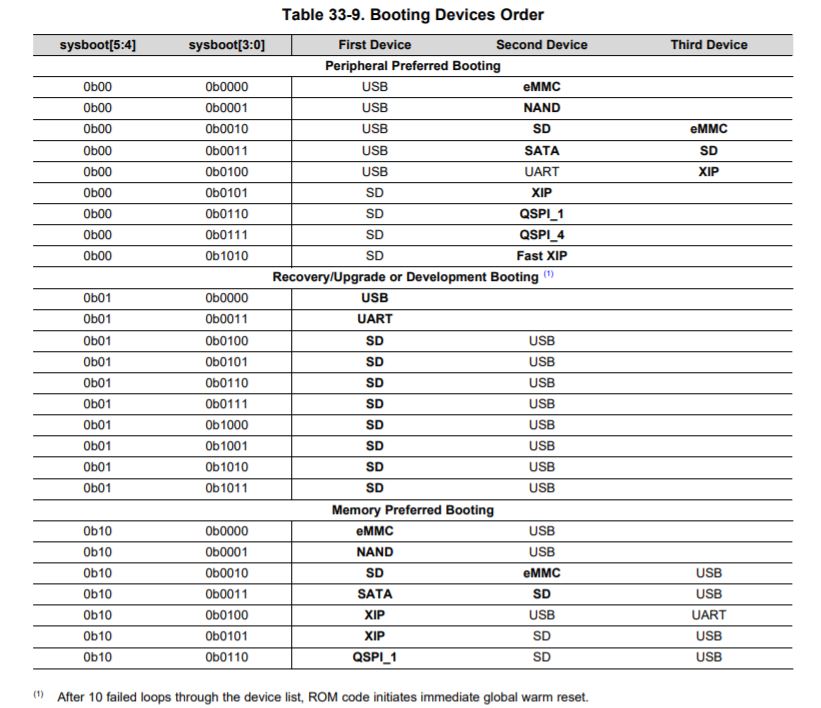

AM57xx SoCのブートモード：図1

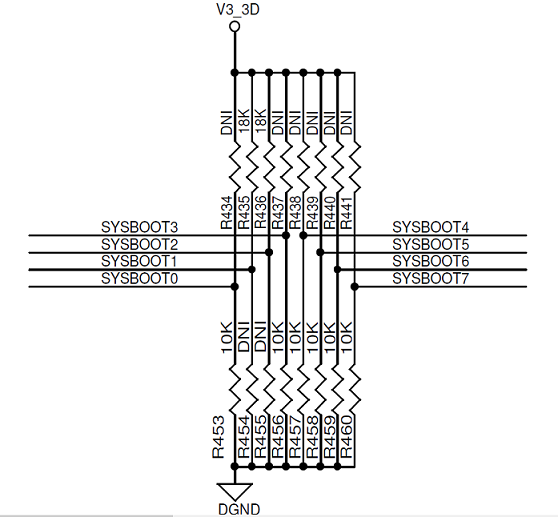

AM571x-IDK / AM572x-IDK / AM574x-IDK Sysbootピンのレイアウト： 図2

これは、AM571x-IDK/AM572x-IDK/AM574x-IDKに適用されています。
上記の回路図のデフォルトのブートモードはsysboot [2：0] = 0x6です。

UART ブートを有効にするには ：
・sysboot [2：0] = 0x4、UARTをセカンダリブートとして設定。
・（BIT1を1から0に反転）：
　-R435を取り外し、R454用の10Kオーム抵抗を取り付け。

SATA ブートを有効にするには ：
・sysboot [2：0] = 0x3、SATAをセカンダリブートとして設定。
・（BIT 2を1から0に反転し、BIT0を0から1に反転）：
　-R436を取り外し、R455用に10Kオームの抵抗を取り付け。
　-18Kオームの抵抗：R434を取り付け、R453の10Kオームの抵抗を取り外す。

USB DFU ブートを有効にするには ：
・sysboot [2：0] = 0x4に設定し、USBDFUをプライマリブートとして設定。
・（BIT1を1から0に反転）：
　-R435を取り外し、R454用の10Kオーム抵抗を取り付け。

eMMC ブートを有効にするには ：
・sysboot [5：0] = 0b100010、eMMCをセカンダリブートとして設定。
・（BIT2を1から0に反転、BIT5を0から1に反転）：
　-R436を取り外し、R455用の10Kオーム抵抗を取り付け
　-18Kオームの抵抗：R439を取り付け、R458の10Kオームの抵抗を取り外す。
