Texas Instruments:TXS02612 電源立ち上げについて

Q)TXS02612 電源立ち上げについて

電圧レベル変換付きのSDIOポート・エクスパンダ、TXS02612の電源立ち上げについて質問があります
データシートに記載されている順序とは異なった立ち上げをしています
その場合、どの様な現象が起こる可能性がありますか

A)回答

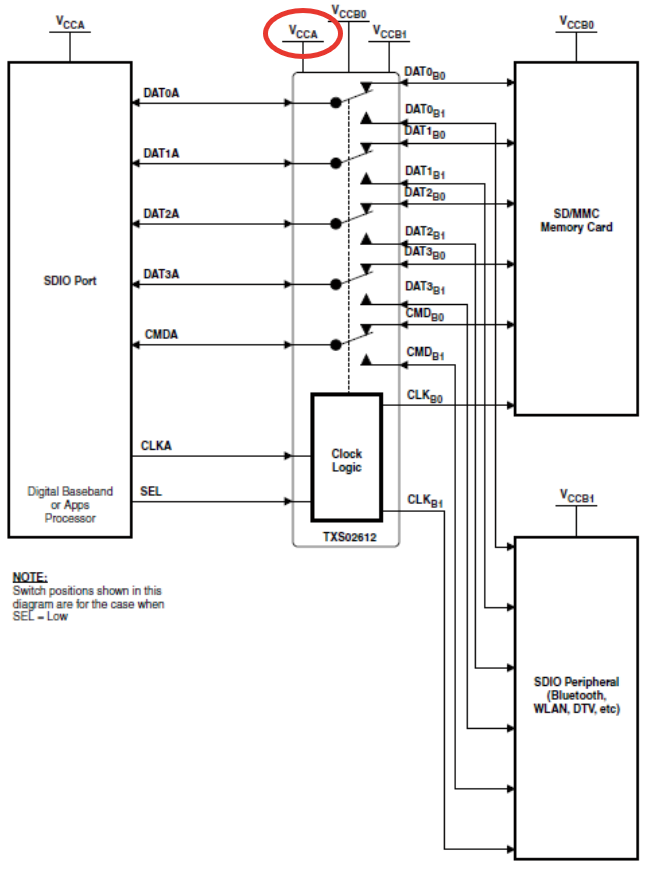

VCCAがTXS02612の制御を行うファンクションを担っており、必ずVCCAを先に立ち上げる必要があります。
VCCAが希望の電圧に達し安定した後にVCCB0とVCCB1の電源をオンにします。
VCCB0とVCCB1は個別にオンすることが出来ます。

上記を守れない場合は、発振や不要な電流が予期しない方向に流れ、
TXS02612のみならず接続された他のICにも影響が出ることが予測されます。

引用:TXS02612データシート(SCES682C)

更新日時 : 2021/01/06 14:47
※この回答内容は作成時点での情報です。
