Texas Instruments:SN74LV06A/LVC06A 出力論理について

Q)SN74LV06A/LVC06A 出力論理について

SN74LV06A/LVC06Aはオープンドレインタイプのバッファ/ドライバーですが、データシートの出力論理が以下の様になっています。
・Input=Highの時、Output=Low
・Input=Lowの時、Output=High

これは正しいですか

A)回答

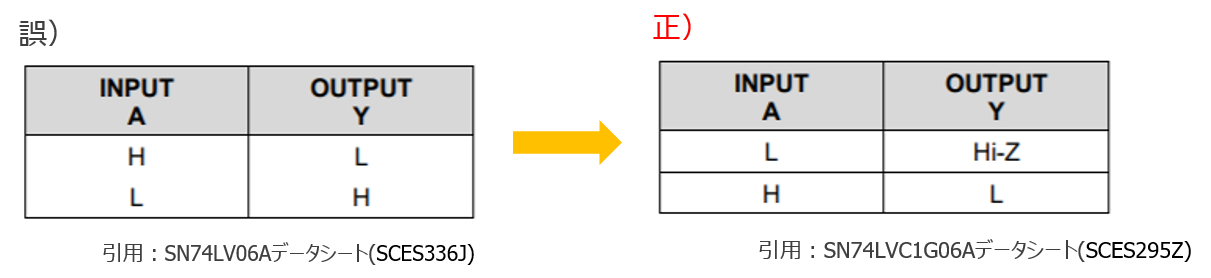

データシートの記載が間違っています。
オープンドレインタイプですのでInput=Lowの時、Output=Hi-Zとなります。

更新日時 : 2021/04/13 17:40
※この回答内容は作成時点での情報です。
