2014年01月23日
＜インレビアム関連＞
Zynq-7000 All Programmable SoC搭載
産業機器向け小型組み込みモジュール「TB-7Z-IAE」を開発
〜2chのGigabit Ethernet により多種多様な産業機器の効率的な開発を実現〜
東京エレクトロン デバイス株式会社(本社:横浜市神奈川区、代表取締役社長:栗木 康幸、以下TED) は、Zynq®-7000 All Programmable SoC搭載の産業機器向けに試作から量産まで使用可能な組み込みモジュール「TB-7Z-IAE」を開発しました。
TEDの inrevium ブランドとして提供するTB-7Z-IAEは、本体サイズ50mm（W）×75mm（H）のコンパクトな設計で、標準的な名刺サイズより小さな面積にZynq-7000 All Programmable SoCと2chのGigabit Ethernetを搭載する高性能・高機能な組み込みモジュールで、お客様の機器に組み込むことにより幅広いネットワークアプリケーションに対応します。
近年、製造設備や検査装置などの産業機器を新しいインダストリアル・ネットワークに対応させることが機器メーカーに求められています。インダストリアル・ネットワークはすでに10種類を超えるプロトコルが存在するため、複数のインダストリアル・ネットワークへ柔軟に対応できるソリューションが必要とされています。
さらに、ネットワーク化によるデータスループットの向上に伴い、個々の機器に要求される機能も高度になり、従来よりも高いシステム性能が求められています。
本製品に搭載した2chのGigabit Ethernetは、Zynq-7000 All Programmable SoCのプログラマブルロジック IOに接続されており、通常のGigabit Ethernetだけでなく、複数のインダストリアル・ネットワークプロトコルにボードデザインを変えることなく対応することが可能です。
Zynq-7000 All Programmable SoC は、667MHzのDual ARM® Cortex™-A9 MPcoreプロセッサと、高速動作可能なDSPスライスをはじめとするプログラマブルロジックが統合されており、32bitバス 1066Mbps動作のDDR3 SDRAMとの接続により、マシンビジョンのような広帯域かつインテリジェントな処理が必要なアプリケーションにおいて、従来のSoCでは実現困難な高いパフォーマンスを発揮できます。
TEDは今後、本製品をベースとした評価キットの販売を予定しており、インダストリアル・ネットワーク規格に対応するIPコア・ソリューションを順次ラインアップしていきます。
デザインサービス（設計受託）と組み合わせたターンキーソリューション、および量産に対応するマニュファクチャリングサービス（製造受託）のご提案により、量産規模に応じて数十台から数千台程度の多品種少量生産に対し、さらなるコストメリットを発揮します。
なお、2014年1月24日に開催する、 TED プログラマブル ソリューション 2014において、本製品を初展示します。
【TB-7Z-IAEの特長】
●名刺サイズより小さい面積に、Zynq-7000 All Programmable SoCと周辺デバイスを集約した高性能な組み込みモジュール
●2ch Gigabit Ethernetをプログラマブルロジックと組み合わせることで、インダストリアル・ネットワークの様々なプロトコルに対応
●多電源要求、ギガビット信号配線など、ボード開発者の負担となる設計部をモジュール化し、多品種・少量生産に最適

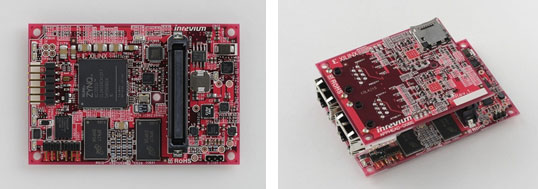

【TB-7Z-IAE 製品写真ダウンロード】
http://www.teldevice.co.jp/news_release/download/tb7ziae.zip
産業機器向け小型組み込みモジュール「TB-7Z-IAE」 搭載時のイメージ
※「TB-7Z-IAE 」は2枚で1セットとなります
【TB-7Z-IAEの主な仕様】
●搭載FPGAデバイス： ザイリンクス社 XC7Z020-CLG400
●搭載メモリ：
・512MByte DDR3 SDRAM 1066Mbps動作 (ECC対応可能)
・16MByte フラッシュメモリ
・64Kbit Non-volatile F-RAM
●拡張インタフェース（External IO Connector）：100極コネクタ(メス) 1.27mm ピッチ
●汎用インタフェース：
・Gigabit Ethernet x 2
・microSDカードソケット
●デバックインタフェース：JTAGコネクタ、LED
●クロック： PS、PL用クロックとRTCデバイス
●電源電圧： 単一電源動作 DC5V
●基板サイズ： 50mm(W)×75mm(H)

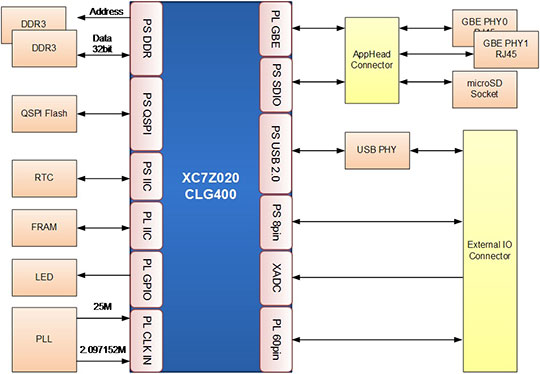

【TB-7Z-IAEブロック図】
http://www.teldevice.co.jp/news_release/download/tb7ziae_blk.zip
【出荷開始時期】
2014年4月1日よりオーダー受付および評価サンプル提供開始予定
2014年6月末より量産出荷開始予定
【イベント出展のご案内】
「TED プログラマブル ソリューション 2014」
日時：2014年1月24日（金）9:45-17:00
場所：東京コンファレンスセンター品川 5F
定員：300名 （事前登録制 受講無料）
主催：東京エレクトロン デバイス株式会社
