ニュースリリース

2012年7月5日

<インレビアム関連>
1700V/1200AクラスIGBTの制御が可能
風力・太陽光発電向けIGBTゲートドライバを販売開始


東京エレクトロン デバイス株式会社(本社:横浜市神奈川区、代表取締役社長:栗木 康幸、以下TED) は、1700V/1200AクラスIGBTの制御を1枚基板で実現するIGBTゲートドライバ「TD-BD-IGGD05K」を開発し、2012年7月より販売を開始します。


近年の省エネルギー化への流れの中で、低消費電力化や再生可能エネルギーシステムに有効なパワー半導体IGBT(絶縁ゲートバイポーラトランジスタ)に対する注目度が高まっています。しかし、IGBTを新規採用するうえで、「高電圧対応」、「大電流対応」、「アナログ制御」に伴う技術対応のハードルの高さがネックとなっています。


今回、TEDのinreviumブランドとして提供する「TD-BD-IGGD05K」は絶縁耐圧が5000Vで、1700V/1200AクラスのIGBTを2回路駆動することが可能な、汎用IGBTゲートドライバです。IGBTゲートドライブ部分を本ボード1枚で実現し、ユーザー側でのインタフェース部分の設計も不要です。さらに、お客様のシステムに応じたカスタム対応も可能です。本ボートを使用することでIGBTの制御が容易に実現可能で、ユーザーは機器の主要機能の設計に集中することができます。


製品ラインアップは、ドライブするIGBTに応じて、通常版(TD-BD-IGGD05K10)とエミッタコモン(*注)対応版(TD-BD-IGGD05K11)2種類を提供しています。また、絶縁耐圧が12000Vのゲートドライバも用意しています。


販売分野としては、高耐圧で大電流の負荷制御を行う風力発電、太陽光発電システムのインバータやパワーコンディショナーを想定しています。


*注:エミッタコモン:エミッタ同士を接続するトランジスタの接続方式。



【TD-BD-IGGD05K主な仕様】
http://www.inrevium.com/pm/igbt/igbt_driver.html
・ドライブ回路数 2回路
・入出力電源電圧
  - 入力 15〜24Vを自動選択
  - 出力 +17V/-8.5V(10A)
・保護回路
  - 短絡保護(DESAT TYP 7V, 調整可能)
  - ソフトターンオフ
  - フォルトリセット自動復帰
・UVLO(電圧低下時ロックアウト機能)
・アクティブクランプ(誤点弧)対策
・電解コンデンサ不使用
・ボードサイズ 98.5mm x 124.0mm



【機能ブロック図】

【販売開始時期】
2012年7月


【販売価格】
サンプル価格  10,000円(税抜)


【外観図 / 製品写真ダウンロード】
http://www.teldevice.co.jp/news_release/download/iggd05k.zip

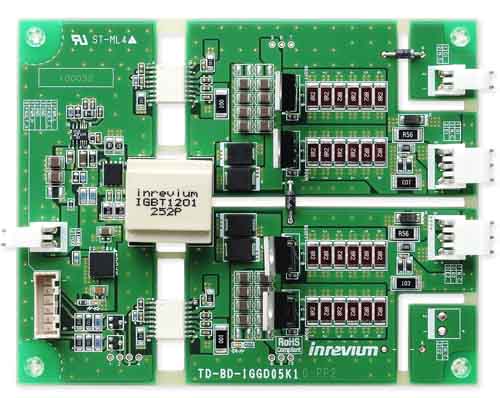

製品写真
