2011年7月20日
＜インレビアム関連＞
NANDフラッシュメモリ・コントロールIP「TE5571」を商品化
〜4/8bit誤り訂正機能で次世代NANDフラッシュメモリの信頼性を向上〜
東京エレクトロン デバイス株式会社(本社:横浜市神奈川区、代表取締役社長:栗木 康幸、以下TED)は、次世代のSLCタイプNANDフラッシュメモリの信頼性を向上させる、NANDフラッシュメモリ・コントロールIP「TE5571」を自社ブランドinrevium （インレビアム）として商品化し、11月よりライセンス販売いたします。
現在、デジタルカメラ等の民生機器はプログラム格納用途にSLC(Single Level Cell)タイプのNANDフラッシュメモリを内蔵している機器が増えていますが、NANDフラッシュメモリの特性上発生するデータ誤りを訂正するため、NANDフラッシュメモリコントローラ側で1bitの誤り訂正（以下、ECC：error correcting code）を実行する必要があります。2011〜2012年から市場に出始める次世代プロセスで製造されるSLCタイプNANDフラッシュメモリは、データ誤りの発生頻度が高くなるため、4または8bit誤り訂正機能を持つECCが必要になります。
前機種のTE5553は4bit訂正までの対応でしたが、本IPは次世代NANDフラッシュメモリに対応した4/8bit訂正が可能です。BCH符号（Bose Chaudhum Hocquenghem code）方式のECCハードウェアを内蔵したコントローラとなっています。ECCの複号化処理にパイプライン方式を採用する事により、データ誤りが発生するかどうかにかかわらず、常に一定した処理時間を保つことができます。
また、本IPはブート用のハードウェア・シーケンサも搭載しており、NANDフラッシュメモリからのシステムブートにも対応可能です。
その他にも、不良ブロックの管理、論理アドレスから物理アドレスへの変換、NANDフラッシュメモリの延命機能も内蔵しており、NANDフラッシュメモリを最大4個まで制御可能です。
TEDでは、デジタルカメラなどの民生機器製造メーカを主要ターゲットとして、本製品を販売していきます。
【TE5571の主な特徴】
TE5557は以下ハードウェア部とファームウェア部から構成されます。
『TE5571ハードウェア部』
・Verilogでの提供
・4bit/8bit訂正を選択可能なBCH符号化/復号化機能内蔵
・NANDフラッシュメモリからのブート機能内蔵
・ブートプログラム用バッファ：512B/1K/2K/4KB選択可能
・外部入力クロック：最大 100MHz
・ホストインタフェース：16bit
・NANDフラッシュインタフェース ：8bit/16bit選択可能
『TE5571ファームウェア』
・Cソースコードでの提供
・システムブートプログラムをサンプルコードでの提供
・論理-物理アドレス変換機能内蔵
・不良ブロック管理内蔵
・NANDフラッシュメモリの延命機能内蔵
NANDフラッシュ対応表
| NANDフラッシュのページサイズ | |||
| 512バイト | 2Kバイト | 4Kバイト | |
| TE5571ハードウェア部 | 対応 | 対応 | 対応 |
| TE5571ファームウェア部 | 計画中 | 対応 | 計画中 |
| NANDフラッシュの記憶容量 | |||
| 512M〜1Gビット | 1〜4Gビット | 4〜128Gビット | |
製品詳細：http://www.inrevium.com/pm/nand/te5571.html
【販売価格について】
標準販売価格：1ライセンス 900万円（税抜）
ライセンス範囲：特定単一LSIの開発から量産まで
【販売開始時期】
2011年11月より

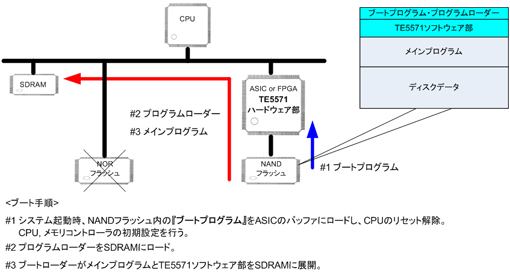

【システム構成図】
【提供物】
『ハードウェア』
・Verilog RTLソースコード
・シミュレーション環境
・データシート
『ファームウェア』
・Cソースコード・データシート
