2010年4月27日
＜インレビアム関連＞
SDカードの最新規格UHS-IとATA/CFをブリッジするLSIを6月にサンプル出荷
～208MHz動作における最大転送速度104Mバイト/秒の高速データ伝送規格に対応～
東京エレクトロン デバイス株式会社(本社:横浜市神奈川区、代表取締役社長:砂川 俊昭、以下TED) は、SDメモリカードの高速インタフェース最新規格「UHS-Ⅰ（ユーエッチエスワン）」およびMulti-Media Card （以下、MMC）の最新規格「MMC DDRモード」に対応し、ATAおよびCFとのブリッジ機能を持つLSI「TE4302」を、自社ブランドinrevium （インレビアム）として商品化し、6月にサンプルの出荷を開始します。
近年、デジタル機器においては高画質化による記憶媒体の大容量化のニーズが高まる一方、デジタルカメラの高速連写機能やデジタルムービーカメラでのフルハイビジョン映像の長時間録画など、さまざまな用途でデータ転送の高速化が求められています。SDアソシエーション（*注)から発表されたSDメモリカードの最新規格では、高速化を実現するインタフェースとして「UHS-Ⅰ（ユーエッチエスワン）」（SDR50: 50Mバイト/秒対応、SDR104: 104Mバイト/秒対応、DDR50：50Mバイト/秒対応等）」が規格化されています。
TE4302は、SDカードの最新規格「UHS-Ⅰ」およびMMCの最新規格「MMC DDRモード」に対応しており、これらのメディアインタフェースとATAやCFといったホストインタフェースとの間のブリッジ機能を持つコントローラLSIです。UHS-Ⅰ規格の中でも、より高速化を実現しているSDR104に準拠しているため、新世代のSDメモリカードであるUHS -Iカードのデータ転送性能を最大限に引き出すことが可能です。
ホスト側インタフェースは、ATA、CFの他にモード変更により同期式の32bitまたは16bitのCPUインタフェースと接続でき、アプリケーションに応じて様々な構成が可能です。また、メディアインタフェースは2チャンネル対応です。

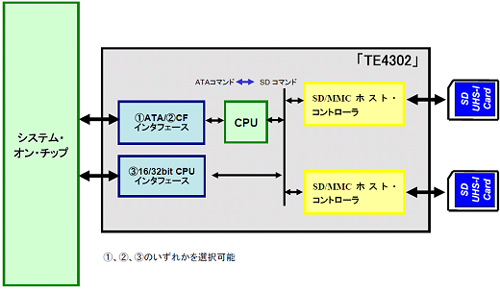

■システム構成例
http://www.inrevium.com/pm/sd/te4302.html
TEDではデジタルカメラ、デジタルビデオカメラ、テレビ、カーナビなど、高画質の映像データの高速伝送を必要とする機器を主要ターゲットとして販売していきます。
なお、TEDはSDアソシエーション設立以来の主要メンバーとしてSD規格の策定に大きく貢献しており、最新規格に対応した製品をいち早く製品化し、充実した製品ラインアップを実現しています。今後、SDカードメーカー向けに「SDカード規格 テストツール」のリリースも予定しています。
*注 SDアソシエーション：SDカードの規格策定および普及推進団体 URL: http://www.sdcard.org/jp/
■TE4302の主な機能
http://www.inrevium.com/pm/sd/te4302.html
●メディアインタフェース： 2チャンネル対応
(1) SDカード
・バス幅対応 ：1/4 bit
・対応バス・スピード・モード：
SDR104 / SDR50 / SDR25 / SDR12 / DDR50 / High Speed / Default Speed
・対応メモリ容量：SDXC（64GB～2TB）/ SDHC(4GB～32GB) / SDSC（～2GB）
・Embedded SD Addendum 2.10をサポート（Boot機能は非サポート）
・SDIO仕様Ver.3.00（策定中)の4bit非同期割り込み対応、Embedded SDIO時に8bitバスに対応
（SDIOはCPUインタフェースモード時のみ対応）
(2) MMC
・バス幅対応 1/4/8 bit
・対応バス・スピード・モード
DDRモード / High Speedモード / Backward Compatibleモード
・対応メモリ容量：～2TB
・Embedded MMCをサポート（Boot機能は非サポート）
●ホストインタフェース
・ATAインタフェースモード/ CFインタフェースモード/ CPUインタフェースモードの3つから選択可能
●IO電源電圧：2.7V～3.3V または 3.0V～3.6V / コア電源電圧： 1.7V～1.95V
●パッケージ、動作周囲温度： 3種
(1) BGA 121ピン（0.5mmボールピッチ/□6mm /高さ1.2mm）、動作周囲温度:－20～70℃
(2) BGA 121ピン（0.8mmボールピッチ/□10mm /高さ1.4mm）、動作周囲温度:－20～70℃
(3) BGA 121ピン（0.8mmボールピッチ/□10mm /高さ1.4mm）、動作周囲温度:－40～85℃
■販売価格
サンプル価格：800円（税抜）
■出荷開始時期
サンプル出荷は2010年6月、量産出荷は10月を予定しています。
■製品写真ダウンロード
URL：http://www.teldevice.co.jp/news_release/download/te4302.zip
